-----我爱音频网拆解报告第359篇-----
6月5日晚,OPPO举办了Reno4系列手机新品发布会,OPPO声学旗下首款主动降噪真无线耳机OPPO Enco W51也一同亮相。
OPPO Enco W51与此前发布的OPPO Enco W31在耳机外观设计上一脉相承,入耳式设计,耳机柄支持敲击控制,区别它们的简便方法是OPPO Enco W51耳机外壳上采用了新的“幻彩膜片”设计,会随光线和角度不同呈现不同的渐变光影,更加彰显个性。
OPPO Enco W51主打“音乐通话都清晰”的主动降噪功能,并针对日常通勤及风噪场景进行了特殊优化:耳机采用前后馈双麦克风的主动降噪方案,官方宣传OPPO Enco W51有效降噪频宽可延伸到2.5KHz,最大降噪深度达35dB;而通话降噪算法则在传统双麦克风降噪的基础上复用ANC的反馈麦克风,实现了三麦通话降噪,以实现高品质通话效果。
除此之外,OPPO Enco W51的充电盒采用了新的翻盖式设计,支持Qi标准的无线充电功能,无线充电15min、听音乐续航最长可达3h。配合OPPO Reno4系列手机使用,OPPO Enco W51全程延时可低至94ms,与前作OPPO Enco W31耳机一样出色。
我爱音频网实验室在第一时间对OPPO Enco W51进行了10项全能测评,从开箱验货开始和大家分享,到对这款产品进行多项功能评测,再到专业实验室评测主动降噪、通话降噪数据,降噪系统技术软硬件技术详解,非常详尽。追求极致的我们今天就通过详细拆解,来看一下这款耳机硬件方面都有哪些升级吧!
此前我爱音频网曾经拆解过OPPO Enco W31 真无线耳机、OPPO Enco Free 真无线耳机、OPPO Enco Q1无线降噪耳机和OPPO O-Free真无线耳机。
一、OPPO Enco W51 降噪耳机 开箱
包装盒延续了自OPPO Enco Q1以来形成的品牌风格,正面右上角有烫银工艺处理的OPPO品牌Logo,底部产品名称“OPPO Enco W51 真无线耳机”同样采用烫银工艺,整体看上去比较有品质感。
为了更好地与OPPO Enco W31的包装盒进行区分,耳机渲染图展示的全是耳机外侧比较有辨识度的“幻彩膜片”,光影变化效果与真机一致。
包装盒背面是产品的功能特点和部分参数信息。OPPO Enco W51 真无线耳机支持ANC双重主动降噪、支持Qi无线充电、蓝牙低延时双传、三麦克风通话降噪、IP54防尘防水、音乐续航共24小时。
下方的标签信息主要有:OPPO Enco W51 真无线耳机,耳机型号ETI21,7mm动圈扬声器,频率响应范围20Hz~20kHz,蓝牙版本5.0,电池容量25mAh;充电盒型号ETI22,充电输入5V⎓2A,电池容量480mAh。
包装盒内物品,耳机和充电盒、充电短线一根、附赠的硅胶耳塞,以及快速上手指南和安全操作指南等。
充电线为USB-A to USB Type-C接口。
耳机附赠了额外的三对硅胶耳塞,方便不同耳廓尺寸的人更换,耳机上的耳塞Size为M。
充电盒顶部视角,纯白色的壳体经抛光处理,边角过渡处非常圆滑。中间的OPPO品牌Logo是金属贴片。
充电盒正面开合处有一道凹槽便于打开,吸附得比较紧密,需要双手操作。
充电盒背部是Type-C充电接口,旁边是充电指示灯。目前很多移动设备都采用了Type-C接口,能够正反盲插,使用起来非常方便。
打开充电盒,耳机平放在充电座舱内,内部布局与OPPO Enco W31一致。
配对按钮外圈有装饰性的银环,上面是LED指示灯。
银色的充电顶针,在耳机柄内侧。
OPPO Enco W51 降噪耳机与充电盒。
耳机+充电盒共重:56.1克。比OPPO Enco W31重了5.5克左右。
充电盒单重:48.2克。
左右耳机共重:8.2克。与OPPO Enco W31相近,重量的变化主要是充电盒电池容量的提升和无线充电线圈的加入。
我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对OPPO Enco W51进行有线充电测试,功率约为1.5W。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对OPPO Enco W51进行无线充电测试,输入端功率约为2.6W,实际输出功率没有这么高。
二、OPPO Enco W51 降噪耳机 充电盒拆解
经过了前面的开箱,我们已经对OPPO Enco W51 降噪耳机的外观设计和重量有了全面了解,下面我们将进入拆解环节。首先拆解的是外观变化较大的充电盒,OPPO Enco W51采用方形翻盖式充电盒,新支持无线充电功能,内置电池容量也更大了,一起来看看其内部还有哪些升级。
拆解充电盒从充电座舱处着手,可以撬开,内部为卡扣式连接。
充电座舱内侧展示。耳机入耳处有两个磁铁,耳机柄底部还有两个磁铁,共同起到吸附耳机的作用,确保吸附的紧密性。
耳机柄底部位置两个竖向的磁铁则是用来吸附充电盒盖的,充电盒盖开启、关闭时的磁场变化会被主板上的霍尔元件感知到,进而通知MCU和耳机与已连接设备配对或断开连接。
配对按键处的机械结构和指示灯的导光柱。
拆开充电座舱看到的内部结构。
充电接口母座位置,充电指示灯有黑色橡胶罩遮光。
充电盒内有两块PCBA板叠在一起,通过连接器连接。
卸下主板上的固定螺丝,取下主PCBA和电池。
无线充电线圈上有一层贴有石墨散热贴纸的隔磁片。
取出粘贴在充电盒底部的无线充电线圈,可以看到壳体四周有结构加强设计。
充电盒电路展示,OPPO Enco W51充电盒支持无线充电功能,内有有线充电电源管理系统和无线充电电源管理系统。较小的PCBA负责无线充电接收功能,较大的PCBA是充电盒主电路。
充电盒采用Type-C接口输入电源,充电电路位于主PCBA板上,经过充电电路后为内置电池充电。
连接主PCBA板的连接器。
Type-C母座来自KRCONN精睿兴业科技有限公司。
充电指示灯的保护壳和导光柱。
取下保护壳。
两颗LED指示灯特写。
两个滤波电容和一个TVS保护管。
充电小板背面,是无线充电电源管理系统。
无线充电线圈特写,多股漆线并绕。无线充电器的发射线圈基于一定频率的交流电通过电磁感应效应在接收线圈中产生一定的电流,从而将电能量从发射端转移到接收端,进而给充电盒里的电池供电。
无线充电线圈与PCBA板连接处的焊点。
用于无线充电接收的谐振电容。
OPPO Enco W51采用了酷珀微的CP2021高集成度2.5W无线充电接收芯片,符合WPC 1.2.4版本Qi协议;输出电压5V,输出电流可调,最大可到500mA;集成外部电源输入检测功能;集成过温,过压和输出过流保护;集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。
据我爱音频网拆解了解到,Baseus倍思W04 Pro真无线蓝牙耳机、Sabbat魔宴 E12 Ultra 真无线蓝牙耳机、Realme Buds Air 幻耳 TWS 真无线耳机也采用了酷珀微的无线充电方案。
酷珀微 CP2021 详细资料。
输入端一颗过压保护IC,防止输入过压损坏耳机充电盒内部元件。
微源半导体LPM2301 2.6A PMOS,为业界较大电流版本,足够余量确保安全,一般在产品应用中做开关和扩流使用。
微源半导体 LPM2301 详细资料。
充电盒主PCBA正面电路。
充电盒输入的电流经连接器输入至主板,通过右下角的降压电路后给内置电池充电。
主板中间位置,用于检测充电盒开关状态的霍尔元件,通过感知充电盒盖打开/闭合时的磁场变化(霍尔效应),通知充电盒MCU,进而告知耳机与已配对设备连接/断开。
配对按键特写。
显示连接状态的三颗LED指示灯。
OPPO Enco W51充电盒采用了思远半导体专为TWS耳机充电仓设计的SY8801芯片。
思远SY8801在确保安全、高可靠性能的设计基础上(支持28V输入耐压,内置全功能的充放电过压、过流、过温、短路保护等功能),还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口,系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数,轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。
思远SY8801集成的内部通讯隔离模块,极大地优化了智能TWS充电仓的功能设计,无需复杂的外围电路,MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能,还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输,实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。
据了解,SY8801目前已被小米真无线蓝牙耳机Air2 SE、Anker、百度等知名品牌使用,未来会有更多产品面市。
思远SY8801资料图。
Nuvoton新唐科技N76E003AQ20 8051内核单片机,QFN 20封装,用于充电盒整机控制。
据我爱音频网拆解了解到,vivo TWS Neo 真无线蓝牙耳机、vivo TWS Earphone真无线蓝牙耳机也采用了新唐科技的单片机。
Nuvoton新唐科技N76E003AQ20 介绍。
S8050 三极管。
充电盒电池输出的电流经思远SY8801升压后通过这两根银色顶针给耳机充电。
充电盒主PCBA背面有一块缓震泡棉。
缓震泡棉通过双面胶固定在主板上。
撕下泡棉,有三根导线连接内置电池,焊点饱满。PCBA板背面没有IC。
与充电副板连接的舌片,共有两排。
降压后的电流进入电池之前,还要经过一道由电池保护板组成的保护电路,电池保护IC采用黑色胶水密封,同时带有温度检测功能。
电池上的标签信息,充电盒软包电池由佰力电子(东莞)有限公司制造,型号462438,额定电压3.8V,额定容量480mAh。
电芯上的信息基本与标签一致。
三、OPPO Enco W51 耳机拆解
拆解完充电盒后,我们继续来拆解OPPO Enco W51的耳机部分。外观方面,文章开头我们提到了OPPO Enco W51的耳机外壳采用了新的“幻彩膜片”设计,看上去更加炫目时尚,外观上其实还有一些微小的变动。下面就通过详细拆解,看看OPPO Enco W51是如何进一步利用机身内部空间的吧~
耳机依旧为入耳式设计,支持佩戴检测功能;耳机柄支持敲击控制,看上去一体性更好,采用高光喷油处理,此前的OPPO Enco W31为磨砂手感。
耳机柄顶部为控制区域:左耳敲击两次为主动降噪功能的开关,右耳敲击两次为下一曲、接听/挂断电话;左右耳各敲击三次均能唤醒手机语音助手功能。与OPPO部分机型的手机配对可在设置中自定义功能。
耳机底部的麦克风开孔,主要用来拾取通话时的人声。
耳机柄内侧银色的充电触点。
耳机底部的后泄压孔。
耳机上的“幻彩膜片”特写,放大看其加工工艺有点像手机上流行的“渐变色”工艺。条形开孔内侧是主动降噪功能的前馈麦克风,主要用于收集环境噪音。
红外入耳检测传感器开窗,OPPO Enco W31的后泄压孔在此位置。
出音孔附近的调音孔。
出音孔处的金属防尘网,工艺与此前的OPPO Enco W31不同。

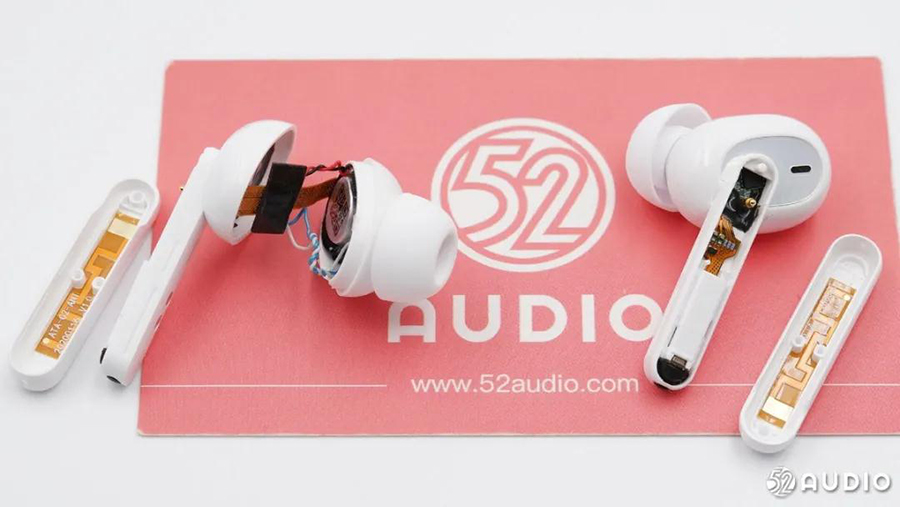

沿合模线拆开耳机,可以看到OPPO Enco W51的内部结构。比较明显的第一个变化是OPPO Enco W51采用软硬结合板设计,并非此前的条形主板。

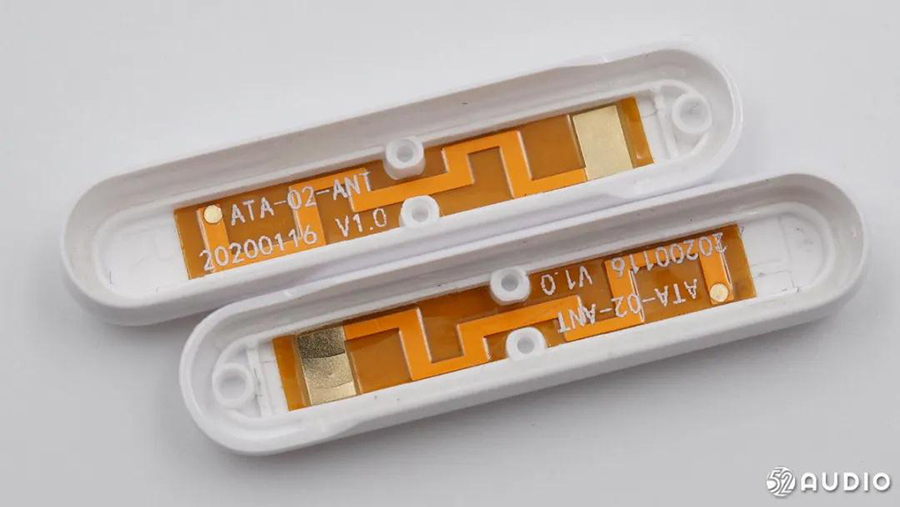

耳机柄外壳内侧的FPC蓝牙天线,蛇形走线。
耳机柄内的FPC上有一个塑料保护壳。
取下这个塑料保护壳,下方是耳机的充电触点。壳体内侧有一个磁铁,用于吸附充电盒。耳机柄底部是用于通话拾音的硅麦。这几个元器件在同一条FPC上,通过连接器与主板相连。
MEMS硅麦的保护罩,提升密闭性,增强定向拾音能力。

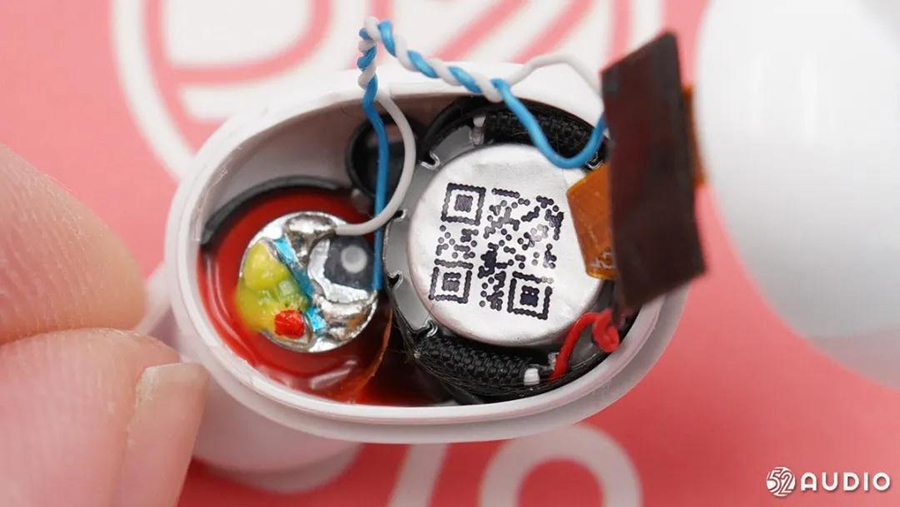

入耳处结构部分,左侧是耳机的扬声器单元,右侧是耳机的电池。

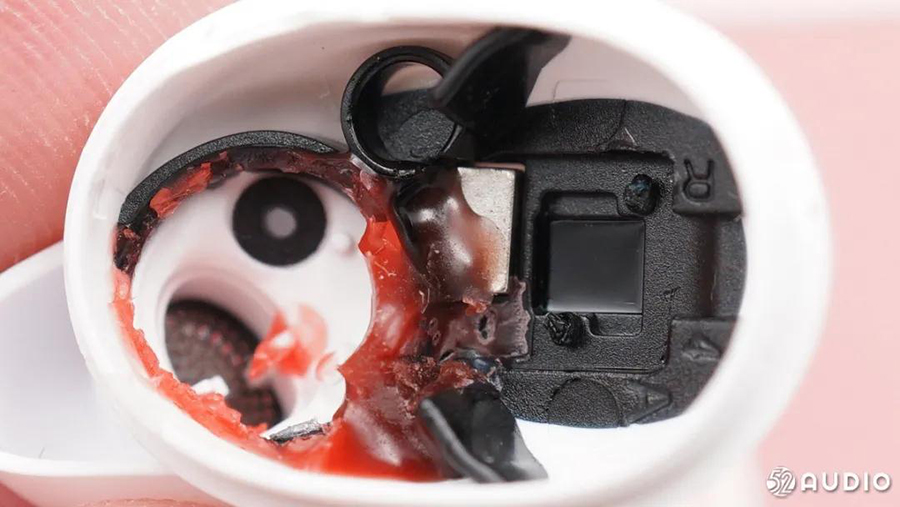

扬声器单元采用红胶密封,通过蓝白两根导线连接FPC再与耳机主板连接;扬声器单元下方有一根比较隐秘的FPC,上面是主动降噪功能的后馈麦克风。右侧金属盖板下面是红外入耳检测传感器 。
主板部分采用了大量胶水密封。右侧是入耳式结构内所有元器件、耳机柄电路与主板连接的FPC插座。
挑开FPC插头,即可分离耳机主板。
耳机壳体上的开孔,前馈麦克风处有保护罩和防尘网。

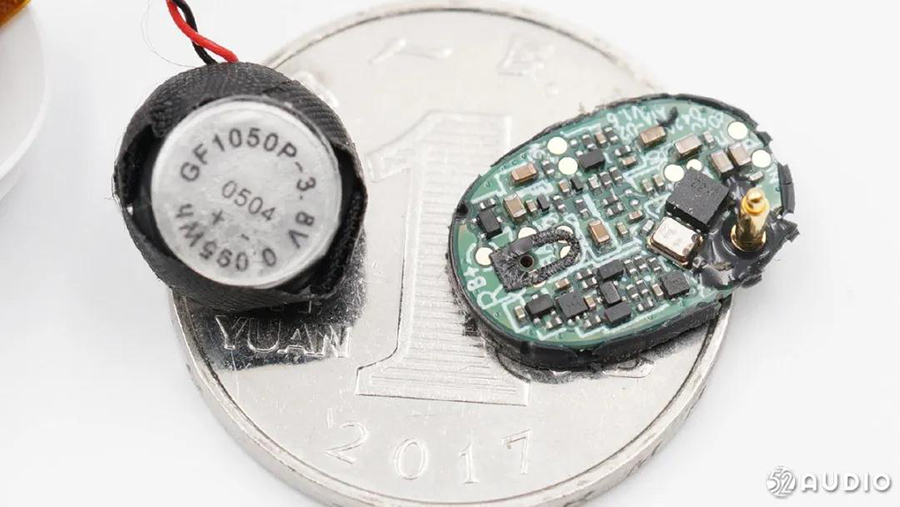

耳机内的电池、主板和一元硬币的尺寸对比。

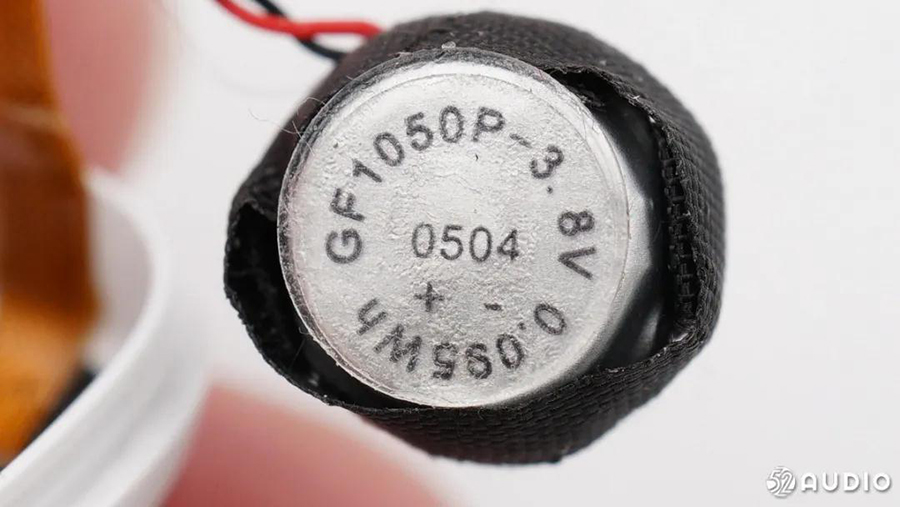

新余赣锋GF1050P扣式-电池,25mAh,额定电压3.8V。体积小巧,可以最大限度利用耳机内部空间,让耳机的造型更精巧。
据我爱音频网拆解了解到,OPPO Enco W31 真无线耳机、Realme Buds Air 幻耳 TWS 真无线耳机、JBL T280TWS 真无线入耳式耳机也采用了赣锋锂业的GF扣式电池。

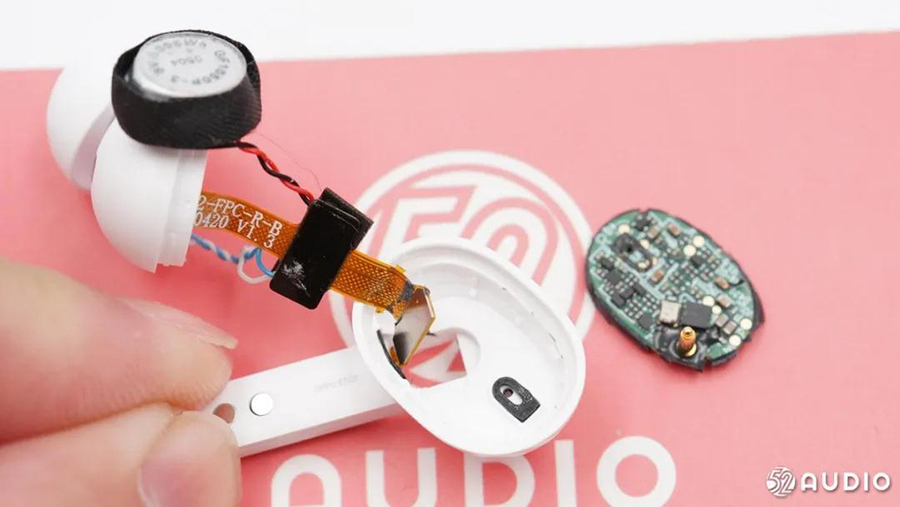

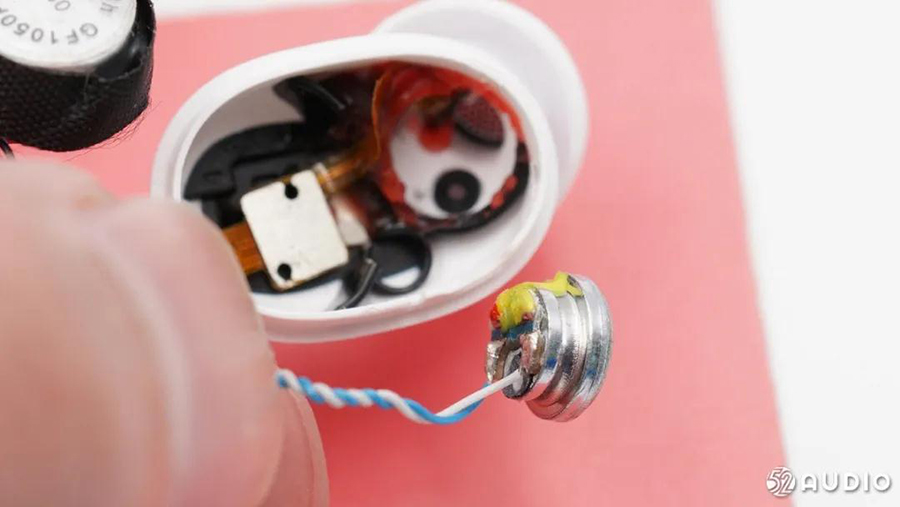

继续拆解,先取出密封的扬声器单元。

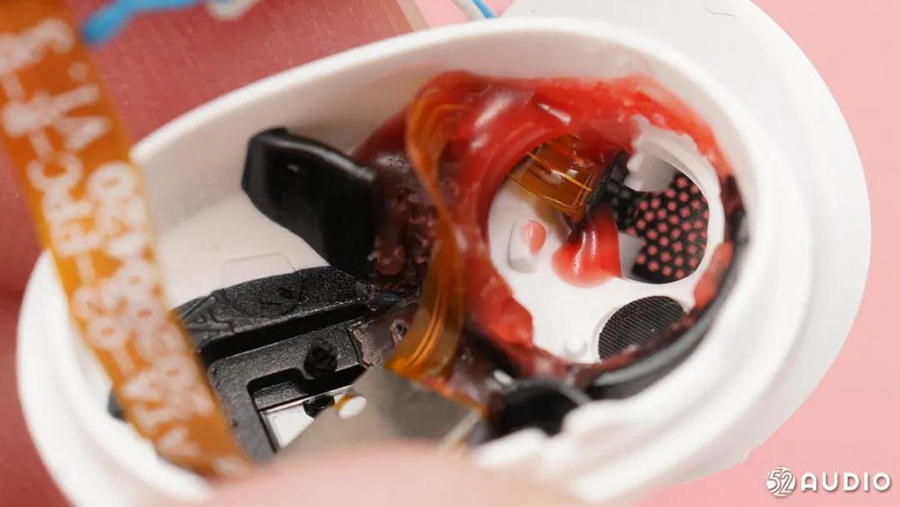

用于主动降噪功能的后馈麦克风位置。

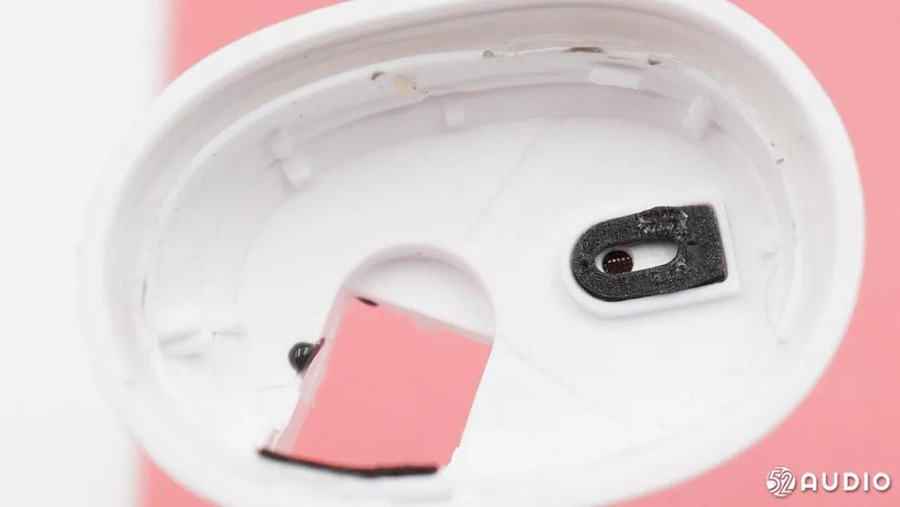

距离感应器开窗旁有一个磁铁,用于吸附充电盒。

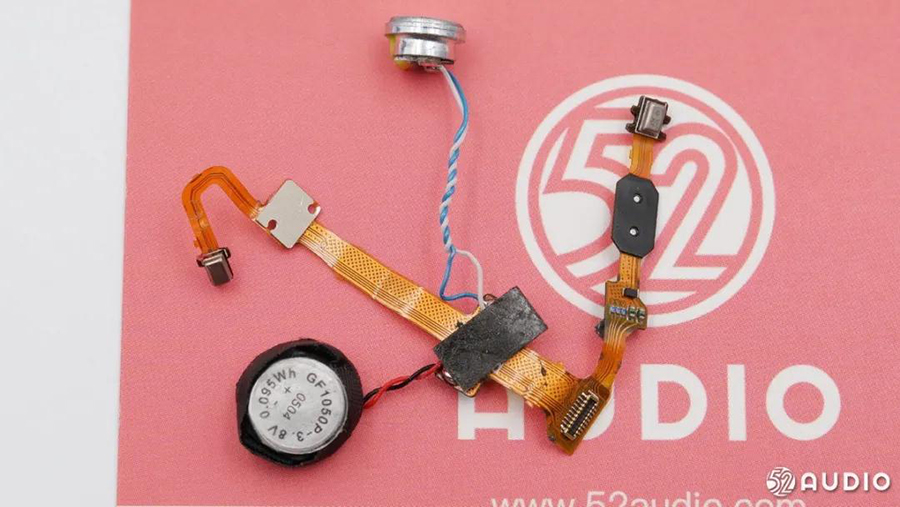

OPPO Enco W51耳机内串联各大元件的FPC一览,连接了电池、通话麦克风、主动降噪功能的后馈麦克风、扬声器单元、充电铜柱、红外入耳检测传感器。

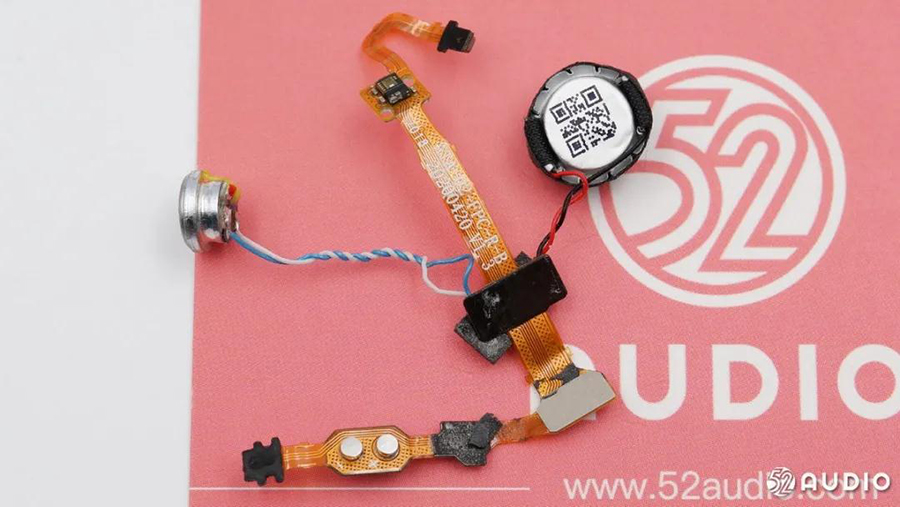

FPC另一面展示。

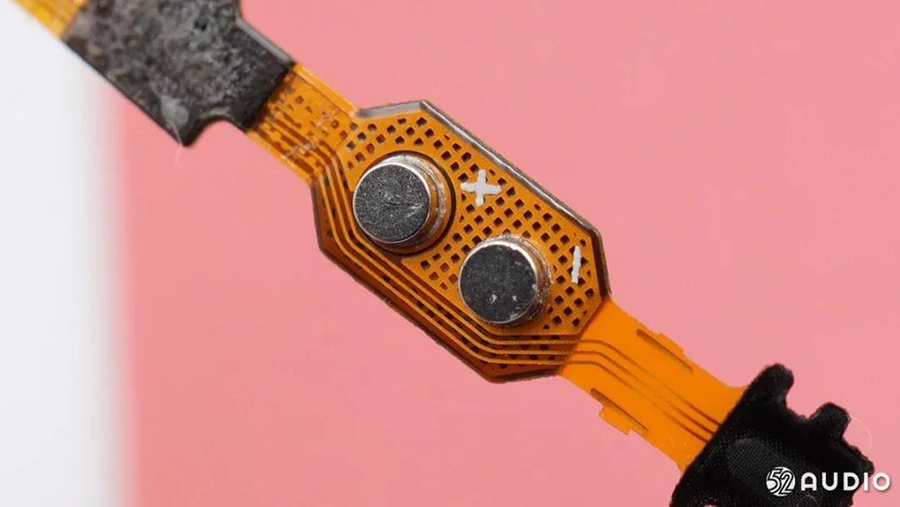

给耳机充电的铜柱,与充电座舱内的触点接触即可给耳机电池充电,FPC上有正负极标识。

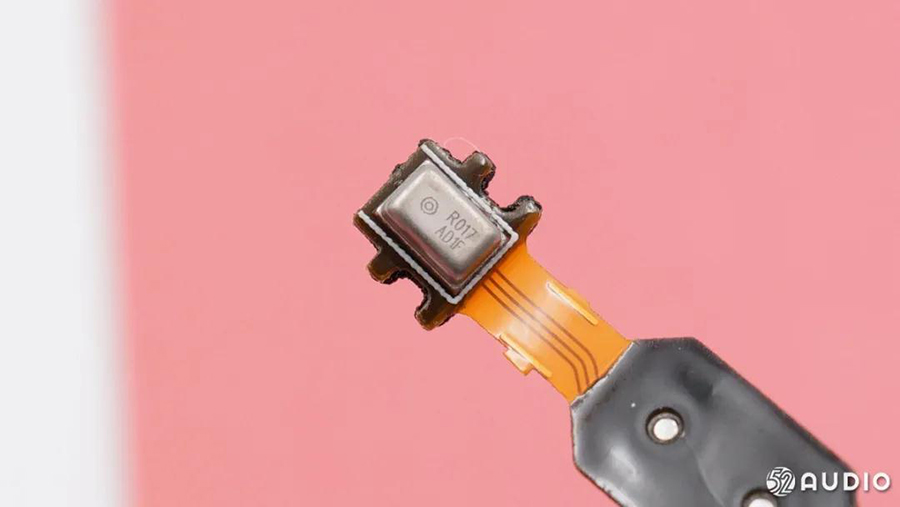

镭雕R017 AD1F的MEMS硅麦。这是用于通话功能的拾音麦克风。

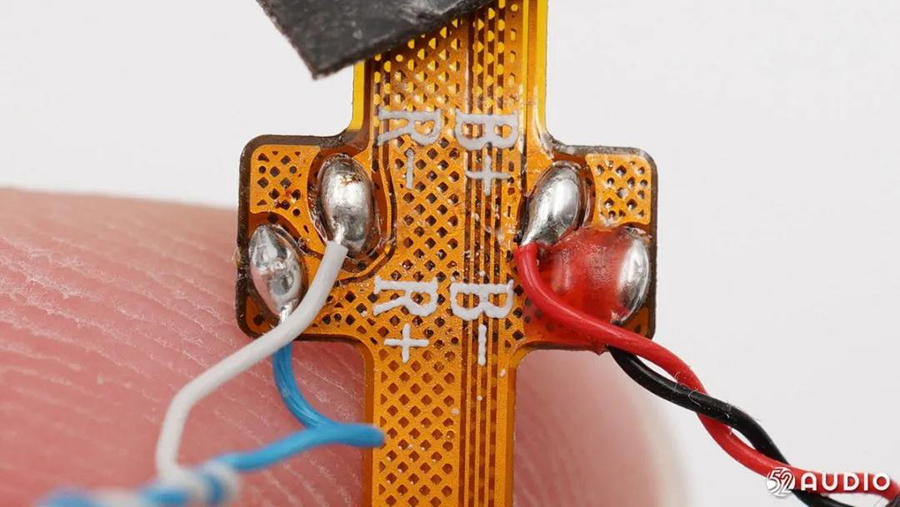

蓝白导线连接的是扬声器单元,黑红导线连接的是耳机电池,FPC上有正负极标识。

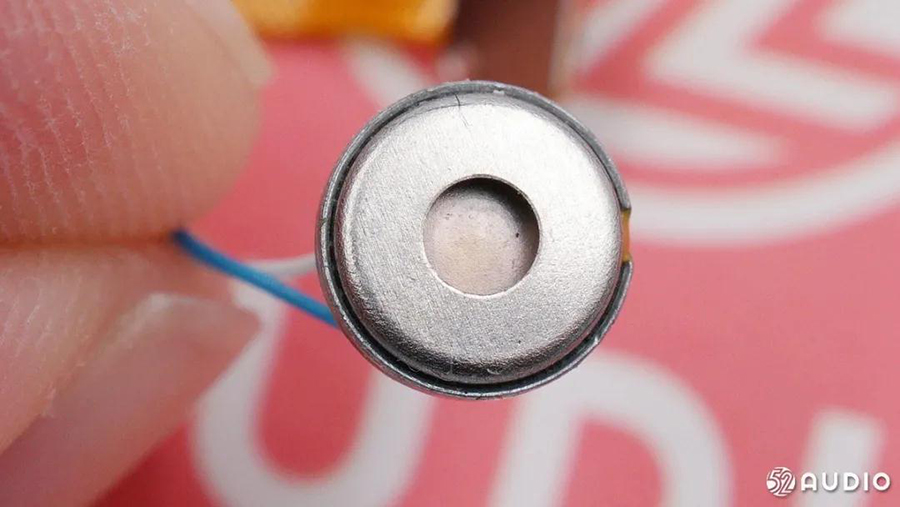

动圈单元特写。
扬声器尺寸约7mm,与宣传一致。
镭雕R017 AD1F的MEMS硅麦。这是主动降噪功能的后馈麦克风,主要用于拾取耳道内的混合声音。前馈麦克风在耳机主板上,负责收集环境噪音。两者把噪音信号发送给降噪芯片处理,最后由扬声器发出反向声波抵消掉部分噪音。

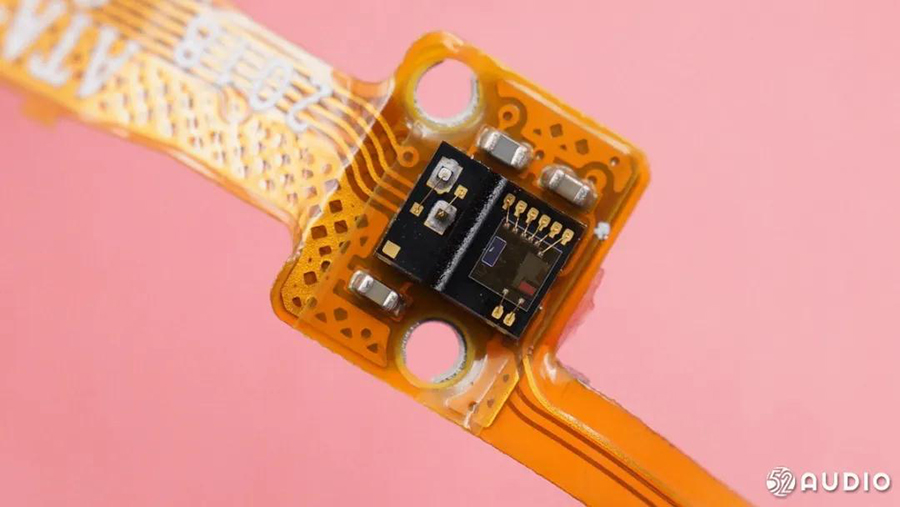

DYNA敦宏科技 PX318J,这是一款针对TWS耳机产品特殊定制的高效能超低功耗的红外入耳检测传感器。
敦宏科技 PX318J 工作状态功耗低于17uA, 待机状态低于1uA,针对TWS产线组装常遇到的光学组装不良现象, 透过专利校准技术有效提升生产组装良率达到大幅降低生产重工成本。
据我爱音频网拆解了解到,荣耀FlyPods 3真无线主动降噪耳机也采用了敦宏的红外入耳检测传感器。

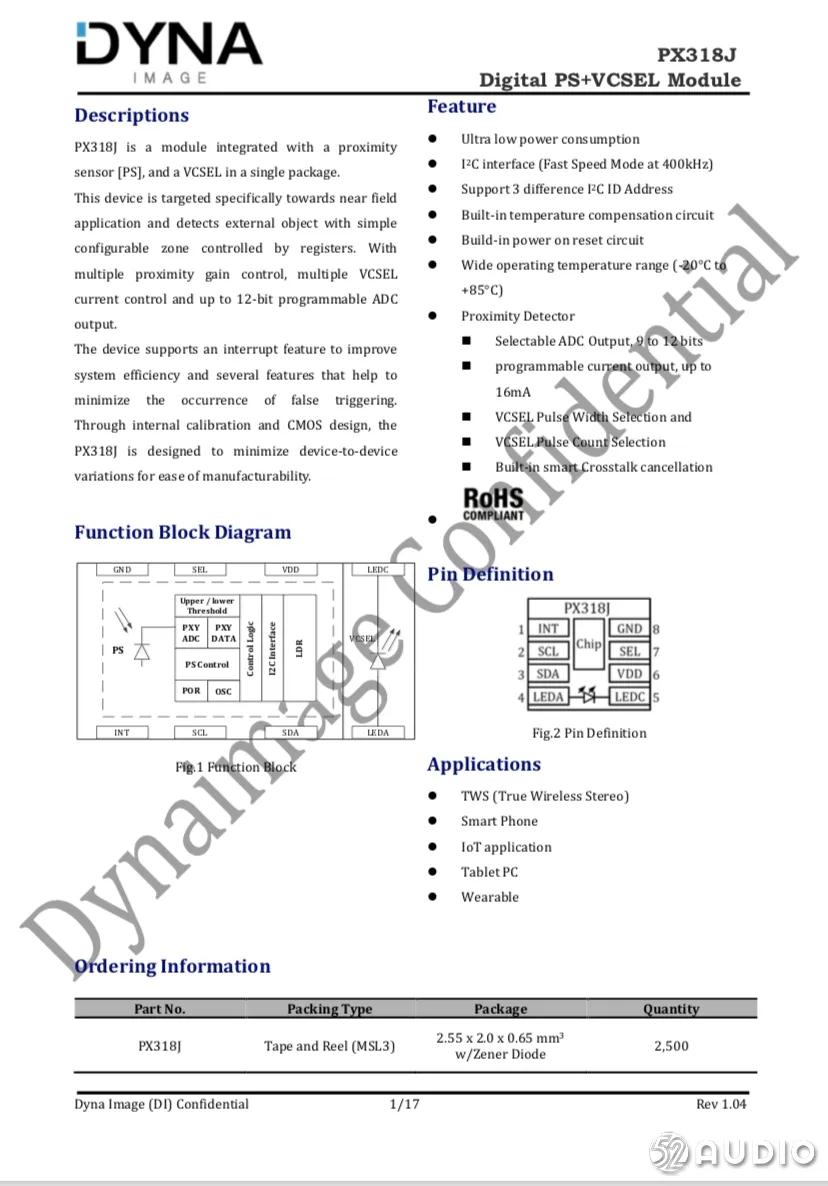

DYNA敦宏科技PX318J详细资料。
最后我们来看一下耳机的主板电路,图为主板外侧。

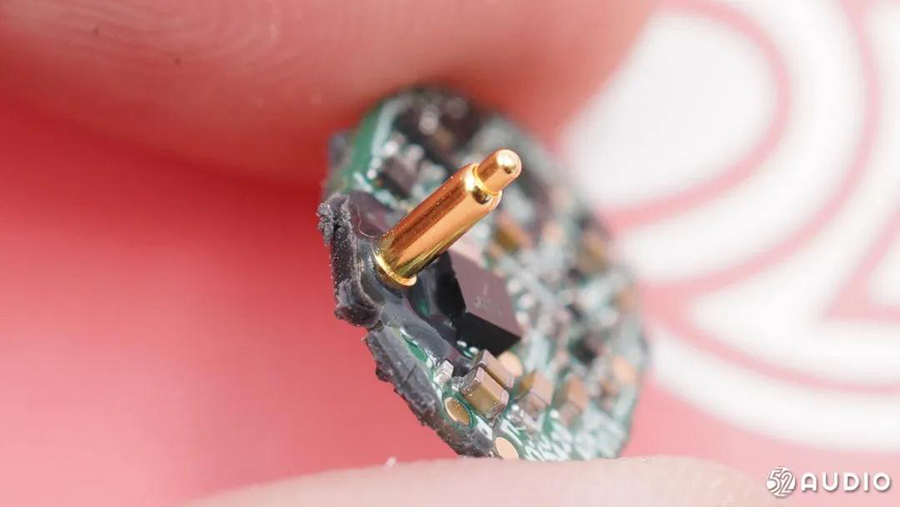

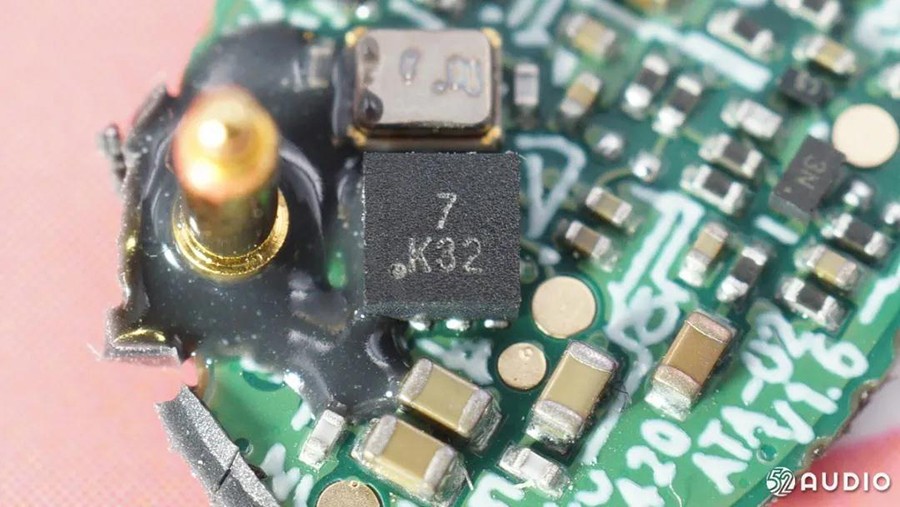

连接蓝牙天线的镀金顶针。
这颗芯片应该是加速度传感器,用来响应敲击操作。

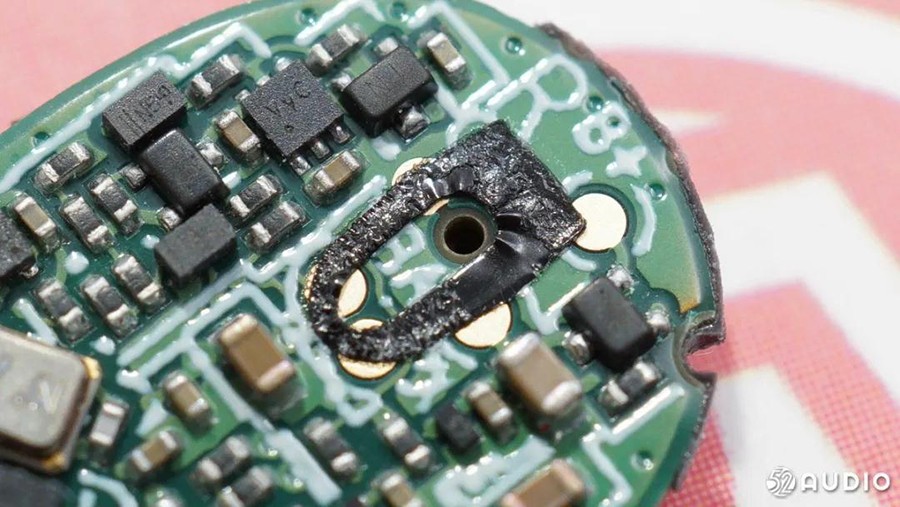

前馈麦克风位置的拾音开孔。

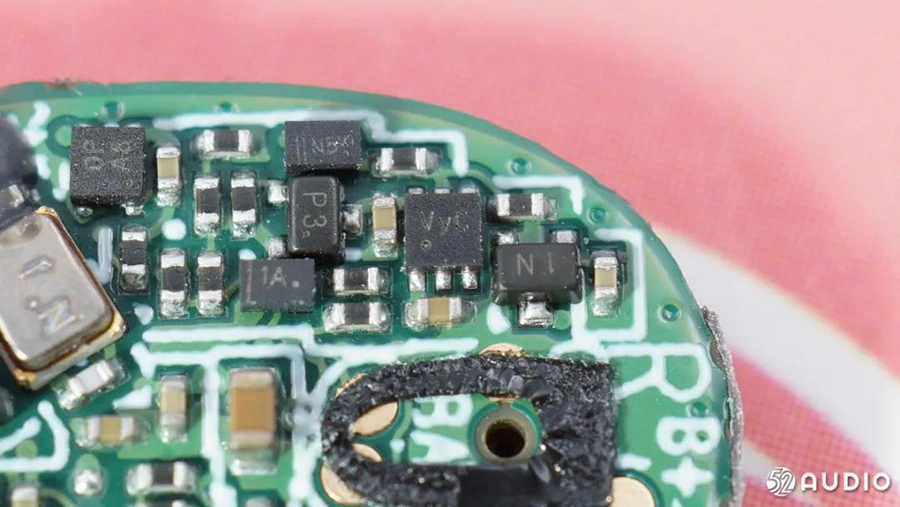

芯片外围的一些元件。
丝印0PA8系苏州赛芯电子科技DFN1×1锂电保护IC。

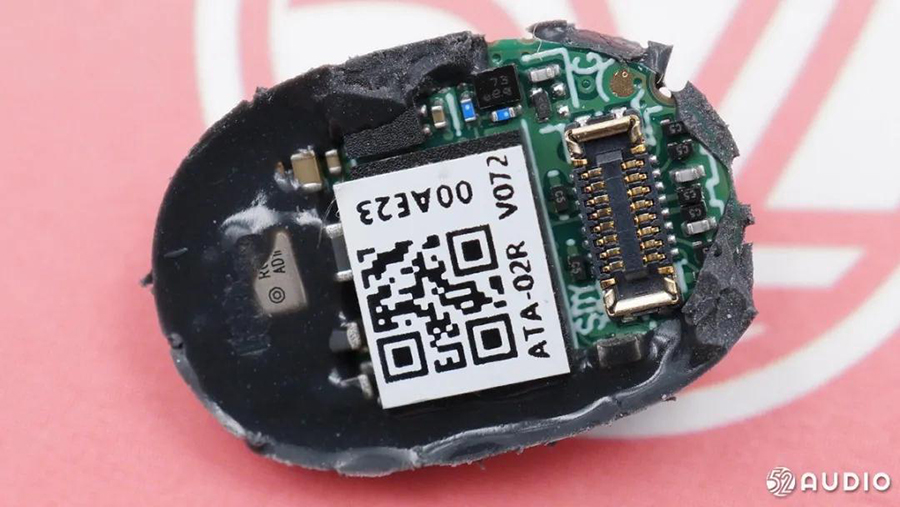

主板背面电路,主控芯片上有二维码便于仓储和组装,左侧是前馈麦克风,右侧是FPC的插座。

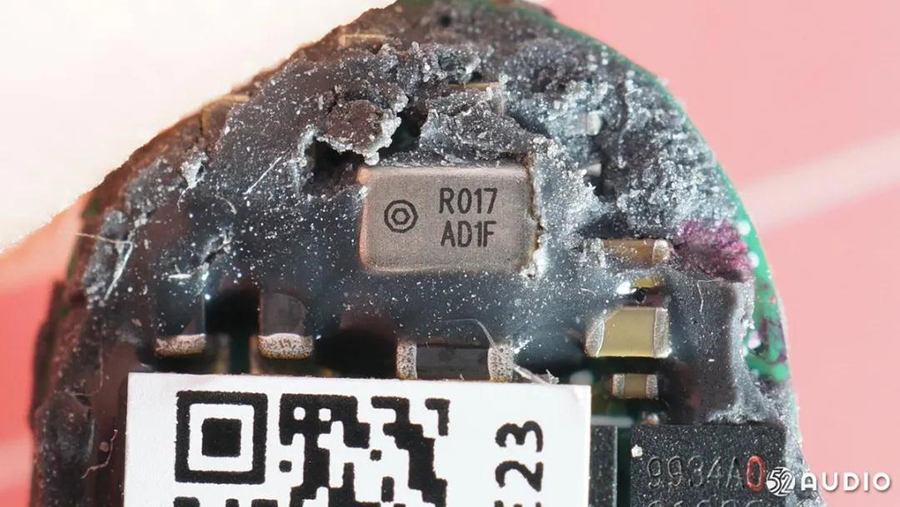

镭雕R017 AD1F的MEMS硅麦。这是主动降噪功能的前馈麦克风。

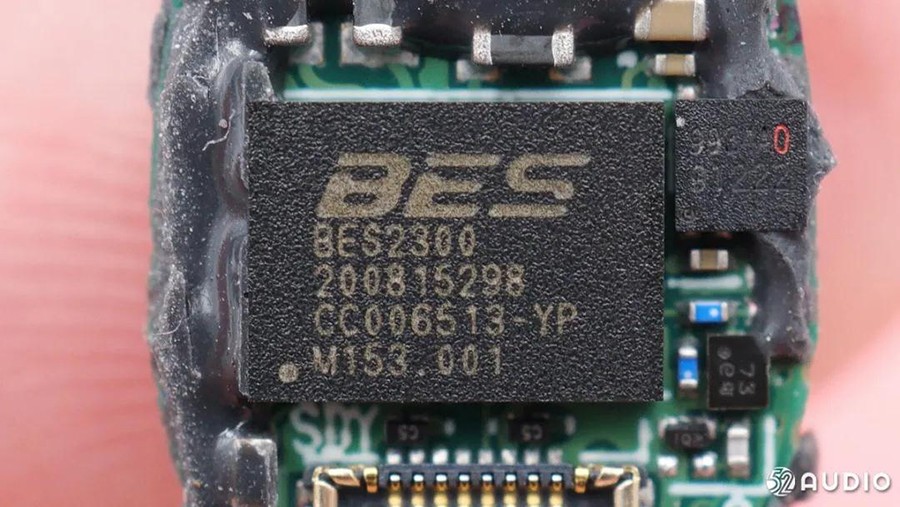

耳机的蓝牙音频芯片和降噪芯片是恒玄BES2300YP,BES2300有多个版本、后缀不同配置也不尽相同,此前的OPPO Enco W31主控芯片是BES2300-ZP。
BES2300系列是全集成自适应主动降噪方案,支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2,它还支持第三代 FWS 全无线立体声技术、双麦克风等,采用 28nm HKMG CMOS工艺、BGA 封装。BES2300支持高性能的自适应主动降噪技术,可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。
此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存,可以达到外接存储设备播放音乐的目的。BES2300 可以给耳机和家庭音响输出声音,也可以从外部麦克风录音。
据我爱音频网拆解了解到,华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。

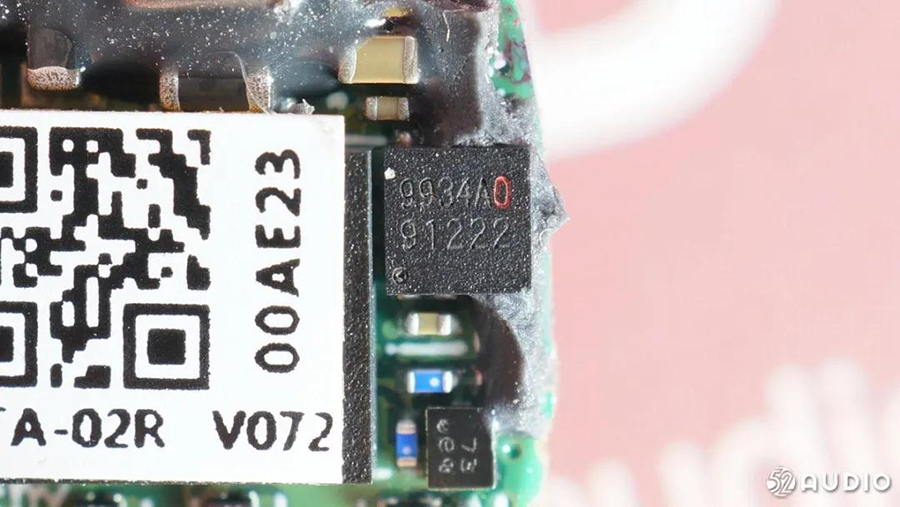

丝印9934A0的存储器,用于存储蓝牙配置等硬件信息,位于蓝牙芯片旁边。

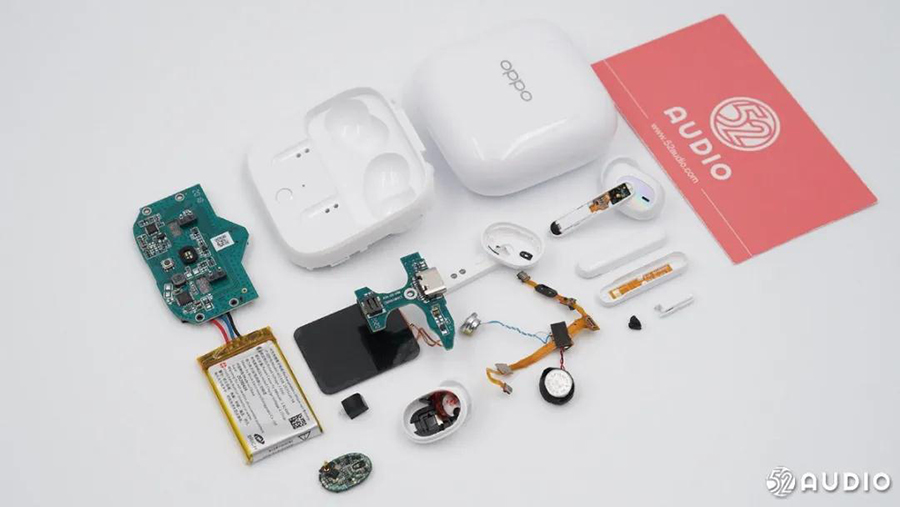

拆解全家福。
我爱音频网总结
经过上面详细的拆解和介绍,我们可以发现OPPO Enco W51降噪耳机与前作OPPO Enco W31相比,从硬件到软件都升级了很多。
首先是外观方面,OPPO Enco W51的耳机部分延续了OPPO Enco W31的外观特色,入耳式设计,壳体上有装饰贴片,耳机柄支持敲击控制。不过OPPO Enco W51的耳机柄采用高光喷油工艺,且一体感更强,新的“幻彩膜片”也更加酷炫一些,除此以外两者在机身泄压孔位置上也有所不同,还是比较容易区分的。
充电盒部分,OPPO Enco W51采用了新的方形“粉饼盒”,外壳也从磨砂手感变成了烤漆工艺,内部结构有了较大变化:充电盒新增无线充电功能,内部采用了两块PCBA板,通过连接器直接对接在一起。小PCBA板上是无线充电接收电路,无线充电接收芯片是酷珀微的CP2021,符合WPC 1.2.4版本Qi协议,最高功率2.5W。
有线充电系统方面,OPPO Enco W51采用Type-C接口输入电源,经思远SY8801芯片降压后给内置电池充电,电池输出的电流也会通过其升压给耳机充电。此外。思远SY8801还集成了I2C通讯功能和内部通讯隔离功能,新唐的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数,实现调节电池电流,TWS耳机入仓、出仓检测等功能。充电盒软包电池来自佰力电子,容量480mAh。
耳机内部电路上,OPPO Enco W51采用软硬结合板设计,并非此前的条形主板。耳机内有一条FPC排线,连接了电池、通话麦克风、主动降噪功能的后馈麦克风、扬声器单元、充电铜柱、敦宏PX318J红外入耳检测传感器;主板上是蓝牙主控芯片兼降噪芯片BES2300YP和外围电路;动圈单元尺寸7mm,电池容量25mAh,是新余赣锋的GF1050P扣式-电池,这两项参数与OPPO Enco W31一致。
从拆解报告可以看出,OPPO Enco W51设计精良,用料扎实,在芯片方面大量采用中国芯,可以称得上国货之光。
此外,耳机内置三颗MEMS硅麦,其中前馈麦克风和后馈麦克风用于收集环境噪音和耳道内的混合噪音给降噪芯片分析运算,还有一颗麦克风主要用于通话时拾取人声。一般情况下,支持主动降噪功能的耳机在进行通话降噪时,会调用前馈麦克风和通话麦克风进行通话降噪,而OPPO Enco W51复用了后馈麦克风进行三麦克风上行通话降噪,据我爱音频网了解到,这个方案来自声加科技的SVE三麦克风通话降噪算法。
最后总结,就主动降噪功能而言,不论是实验室数据还是实际佩戴感受,OPPO Enco W51毫无疑问是目前性价比最高的主动降噪TWS耳机,音质表现也不错,而且其内部设计和做工水准都比较高,唯一的遗憾是它没有通透模式,但在价格面前这一点又显得没那么重要。
在此前我爱音频网的拆解中我们也提到过,手机品牌涌入真无线耳机市场试探价格底线,利用其产业链优势和巨大的品牌影响力,能够更轻松地推开市场大门。不过现在的真无线耳机市场很像是那个智能机崛起、群雄逐鹿的时代,培育消费者的使用习惯仍需时日,还有很多超车的机会。
