拆解报告:realme Buds Air 幻耳 TWS 真无线耳机
作者: 时间:2020-07-07 14:51:53 点击次数:[525]

----我爱音频网拆解报告274-----



  realme品牌成立于2018年5月,专注于生产智能手机和IoT产品,凭借”敢越级”的品牌态度和较高性价比的产品吸引了不少年轻消费群体。

  TWS耳机作为当前最火热的手机配件,已经有不少手机品牌杀入了这一市场,realme也在不久之前发布了自家的首款产品——realme Buds Air 幻耳,据了解它内置了一颗R1低延迟定制芯片,支持入耳检测、触控和无线充电,下面就一起来看全网首份完整的拆解报告吧~


一、realme Buds Air 幻耳 开箱

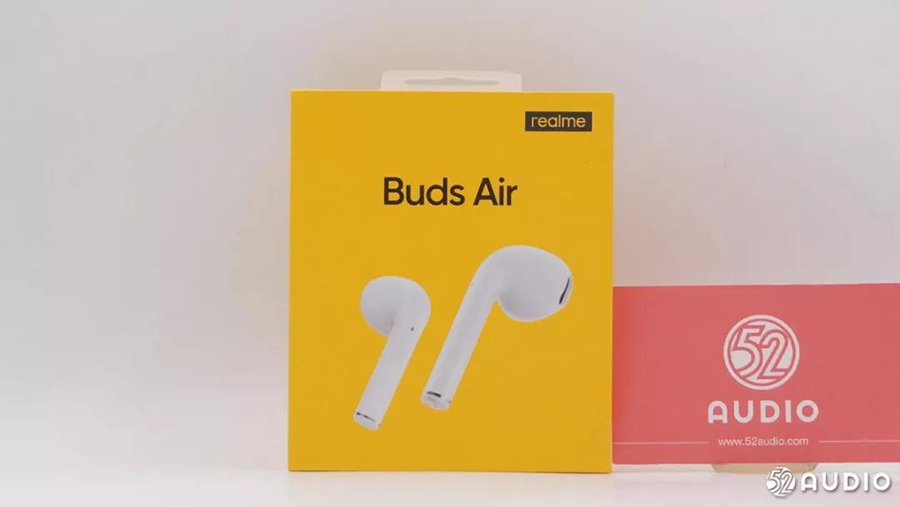

耳机的包装盒是比较亮的黄色,正面印有耳机的渲染图和型号“Buds Air”。

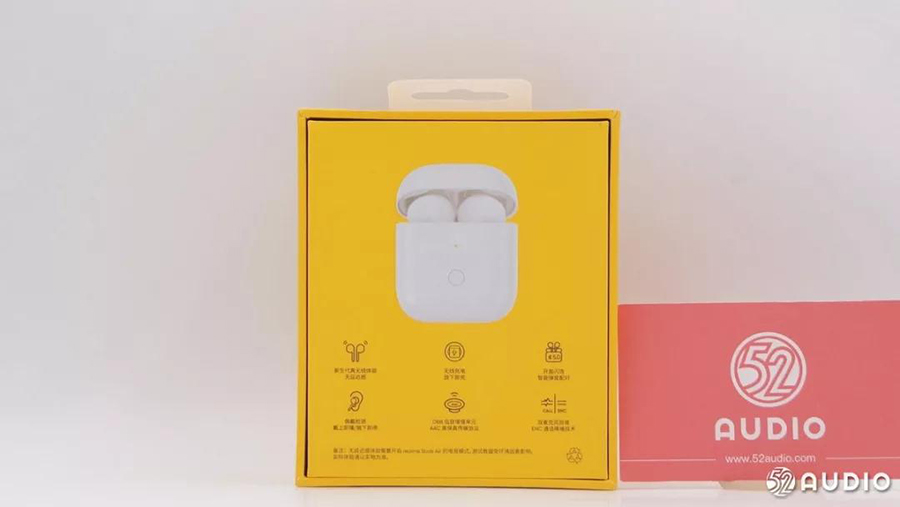

  包装盒背面是充电盒的渲染图,下方有六个产品的特色功能:低延迟、无线充电、蓝牙5.0、佩戴检测、低音增强单元、双麦通话降噪。下面还有一行备注:无延迟感体验需要开启realme Buds Air的电竞模式,测试数据受环境因素影响,实际体验请以实物为准。



  包装盒底部是部分产品信息:realme 幻耳,型号RMA201,黑色,喇叭尺寸12mm,频率响应20-20000Hz,额定功率2mW,额定阻抗28Ω±(15%)Ω,灵敏度116dB±3dB,执行标准Q/RM 206-2019,RealMe重庆移动通信有限公司。

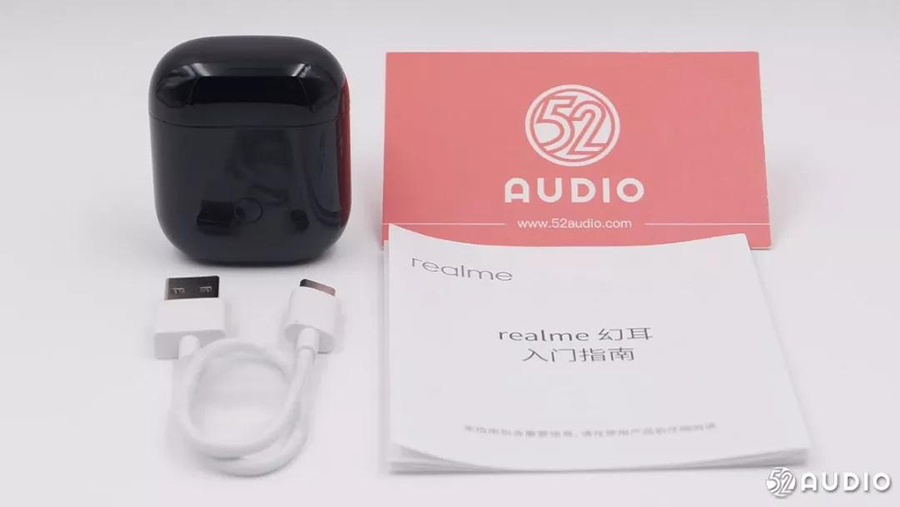

  包装盒内物品,耳机和充电盒,充电线以及入门指南。



  Type-C接口的充电线。



  充电盒比较圆润,配对按钮位于机身正面。

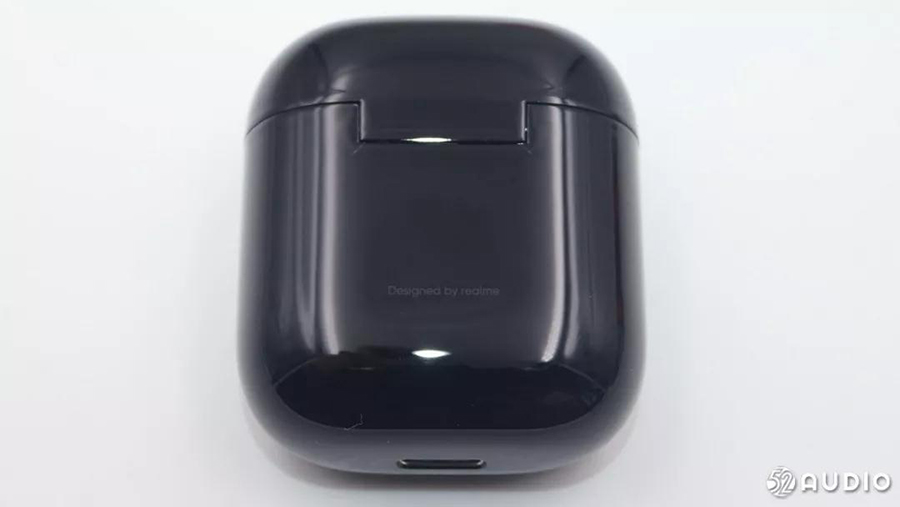

  背面有一行小字“Designed by realme”。

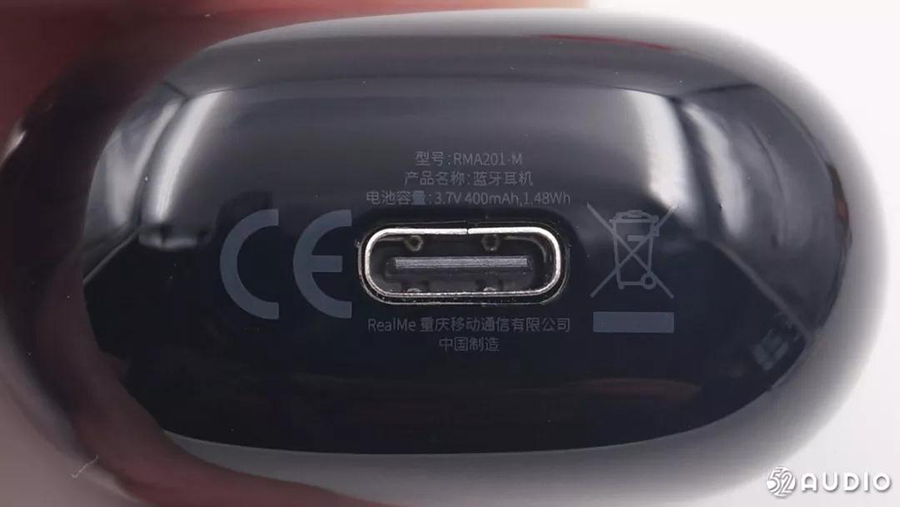

  Type-C充电接口位于机身底部,还印有部分信息,型号:RMA201-M,产品名称:蓝牙耳机,电池容量:3.7V、400mAh、1.48Wh,RealMe重庆移动通信有限公司,中国制造。

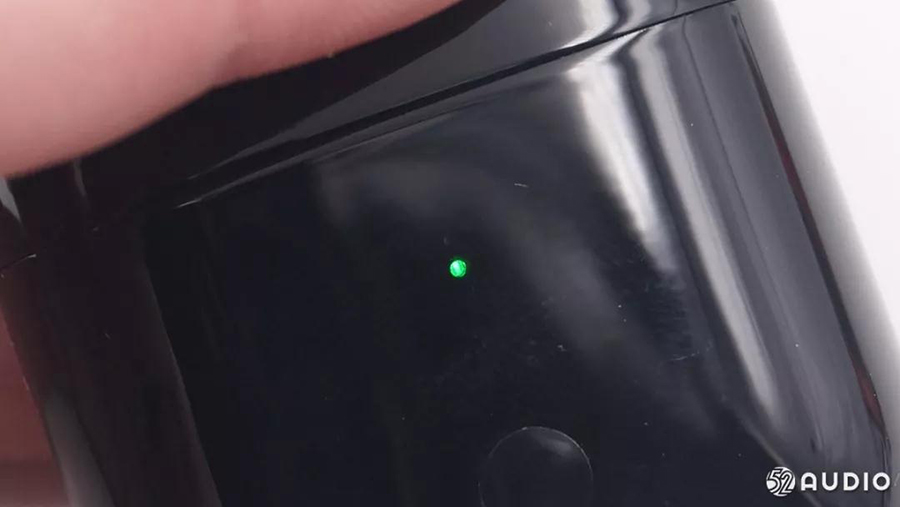

  充电盒正面还有一个LED指示灯,黑色版本的不太容易发现。

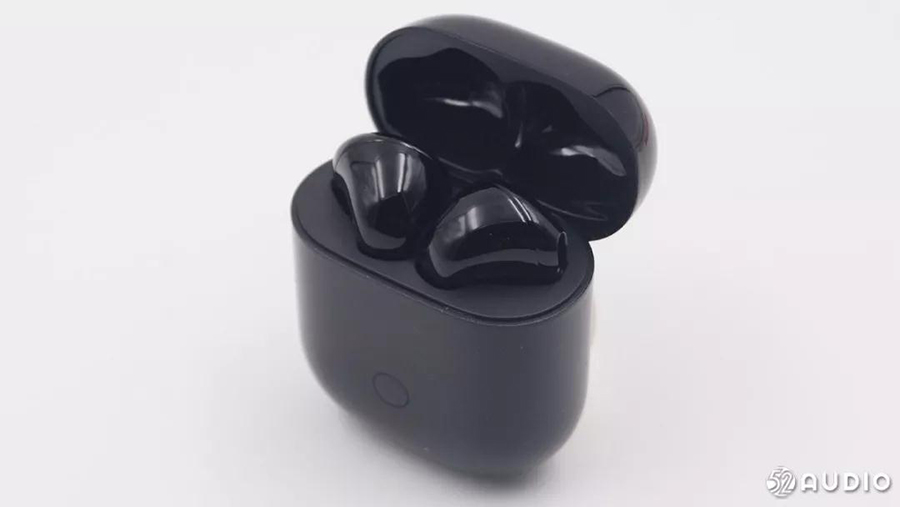

  打开充电盒看到耳机。

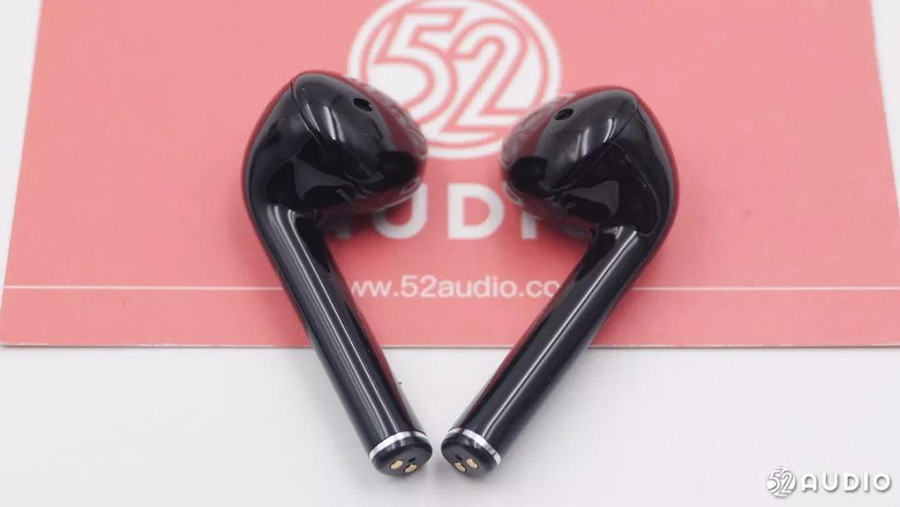

  耳机的充电触点位于耳机柄底部。

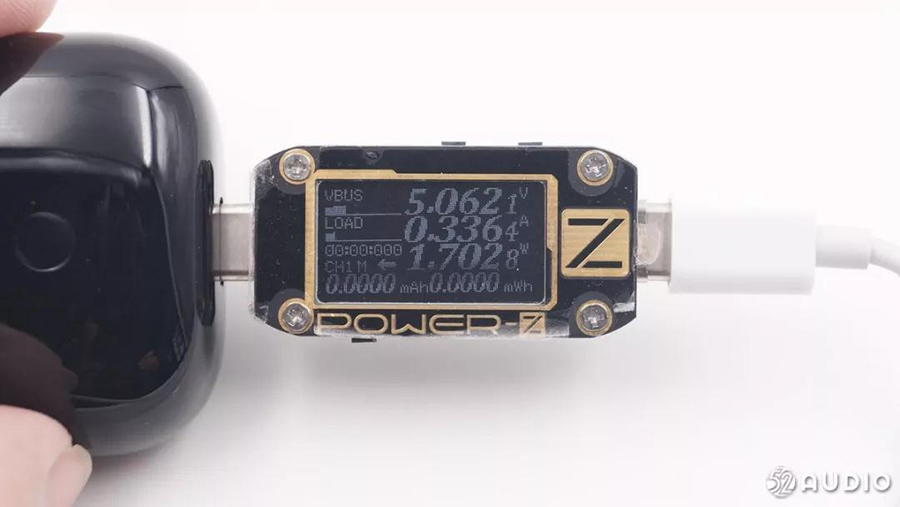

  我爱音频网采用ChargerLAB POWER-Z KM001C 对realme Buds Air 幻耳进行有线充电测试,充电电压5.062V,电流0.336A。

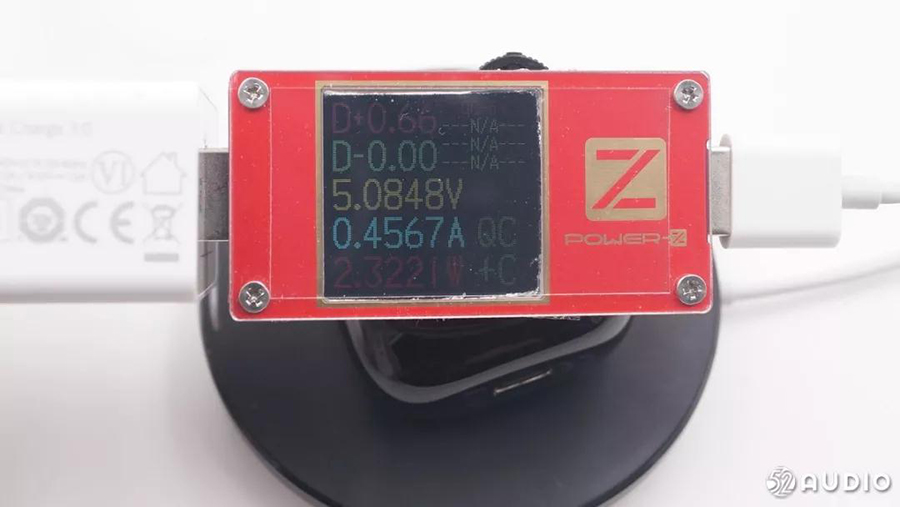

  我爱音频网采用ChargerLAB POWER-Z KT001 对realme Buds Air 幻耳进行无线充电测试,充电电压5.0848V,电流0.4576A。

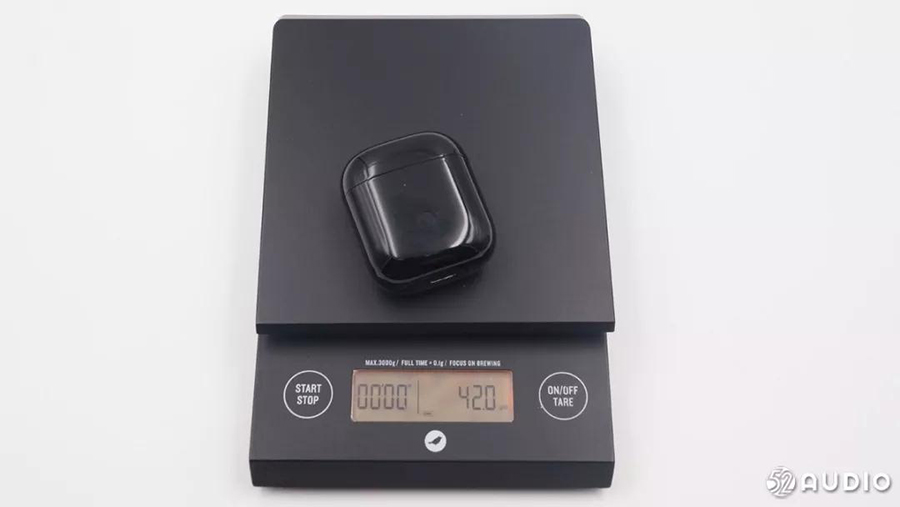

  耳机和充电盒重42克。

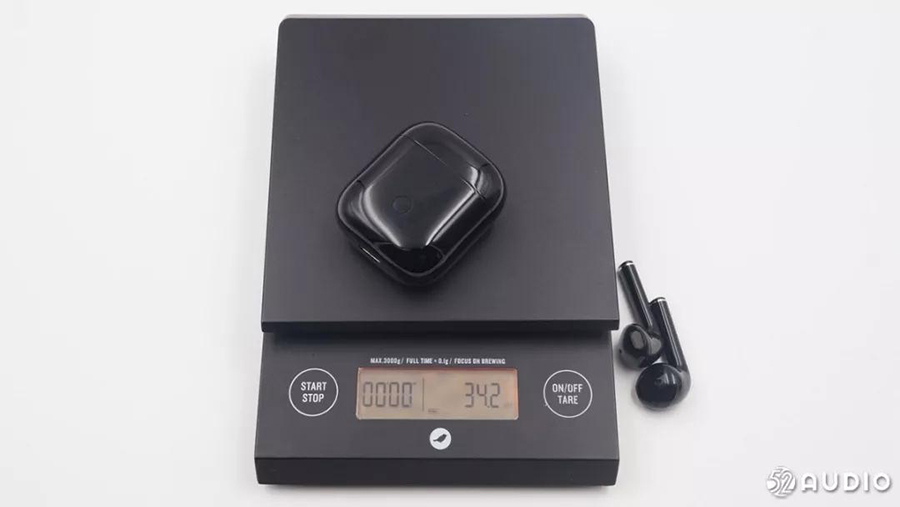

  充电盒重34.2克。

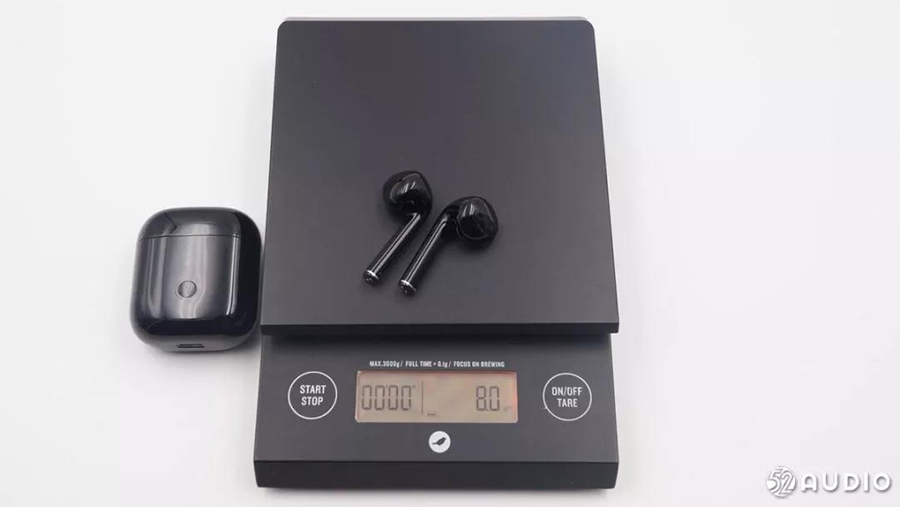

  耳机重8克。


二、realme Buds Air 幻耳 拆解



  先来拆解充电盒。

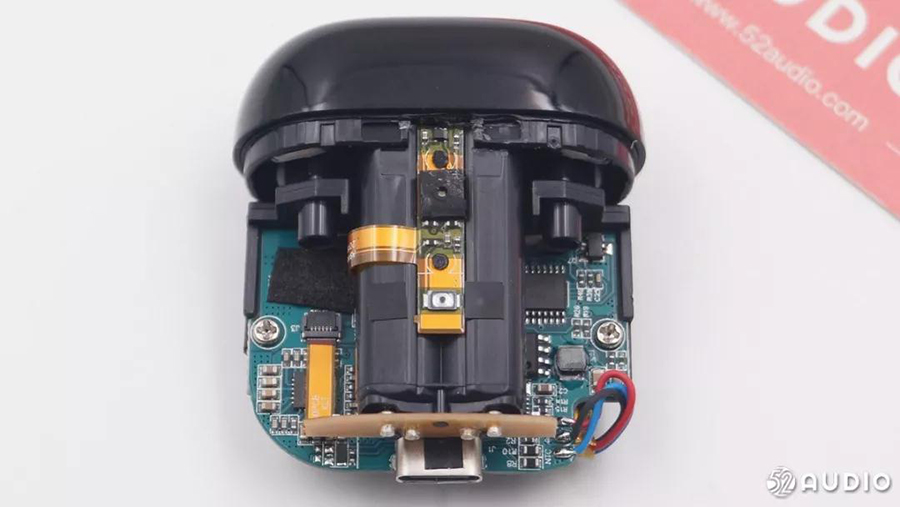

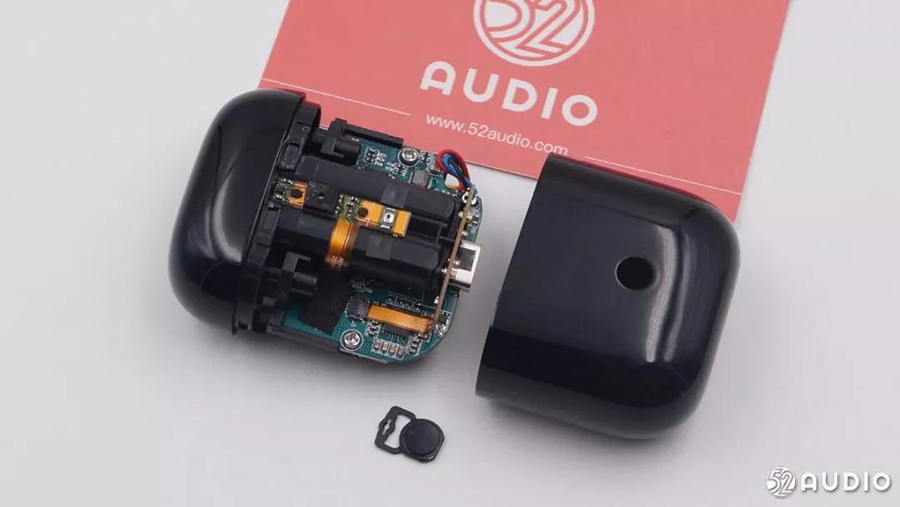

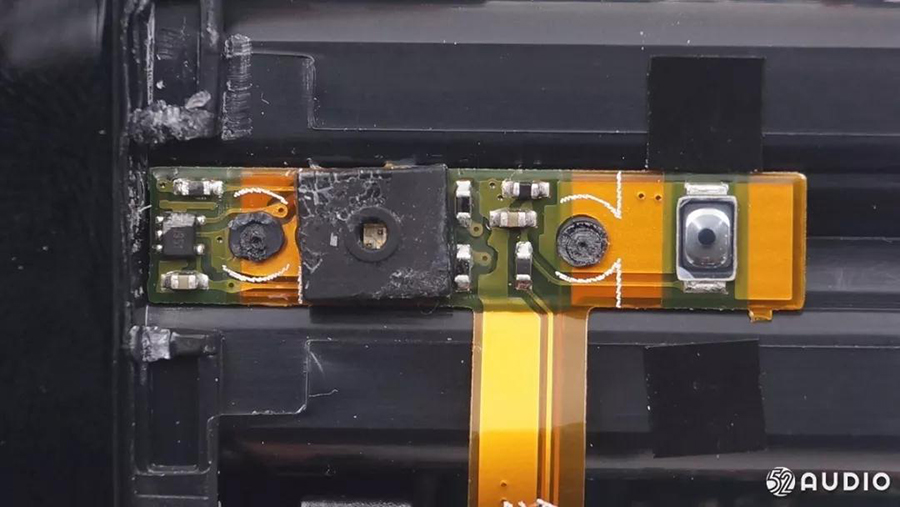

  充电盒内部,正面是配对按键和指示灯所在的排线。

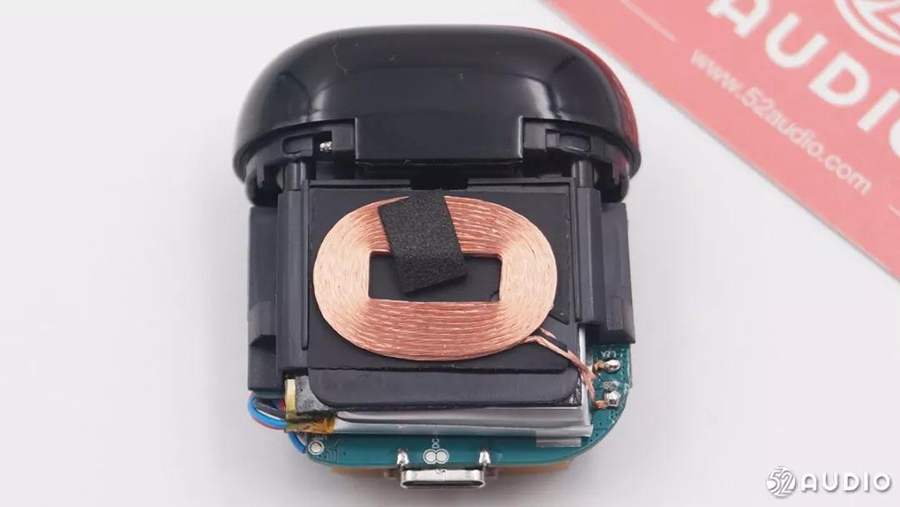

  充电盒背面是无线充电线圈。

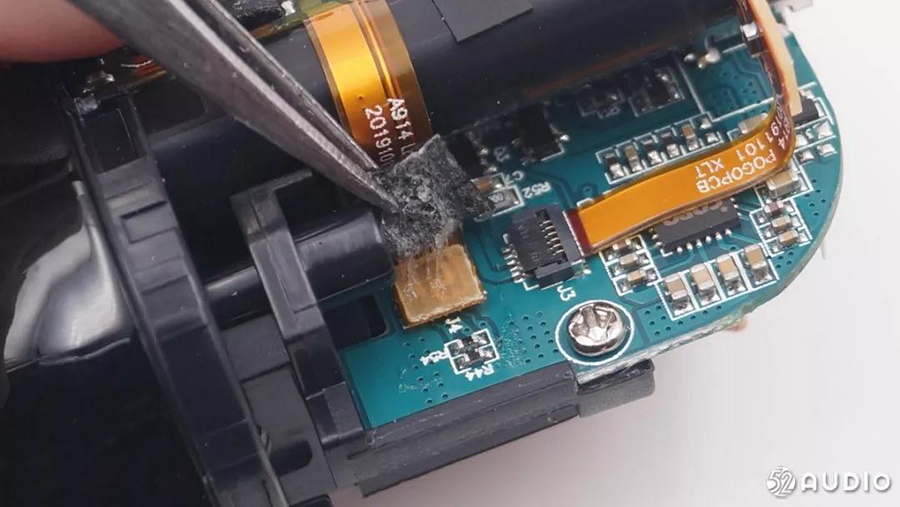

  排线插头的背面贴有泡棉胶带。



  霍尔元件、LED、微动按键副板。




  耳机充电触点也有单独的电路板。

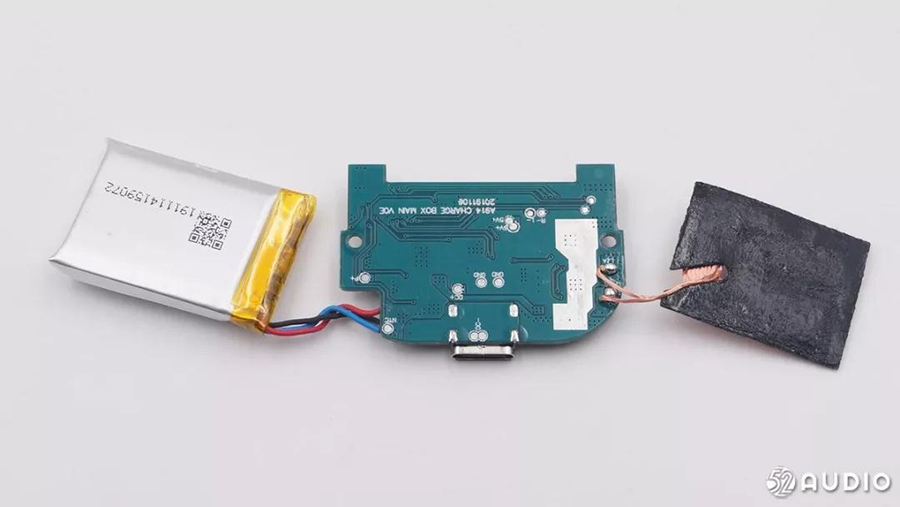

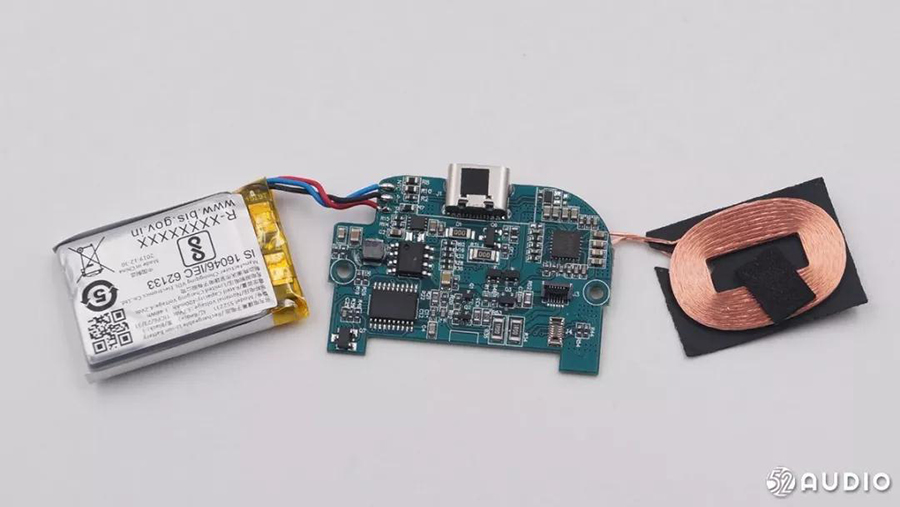

  充电盒结构一览。



  主板正面特写。



  主板背面特写。



  无线充电线圈特写,多股细漆包线并绕。




  充电盒电池来自重庆紫建, 型号:552231,标称电压:3.7V,额定容量:400mAh,1.48Wh,充电限制电压:4.2Vdc。


  据我爱音频网拆解了解到,目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池

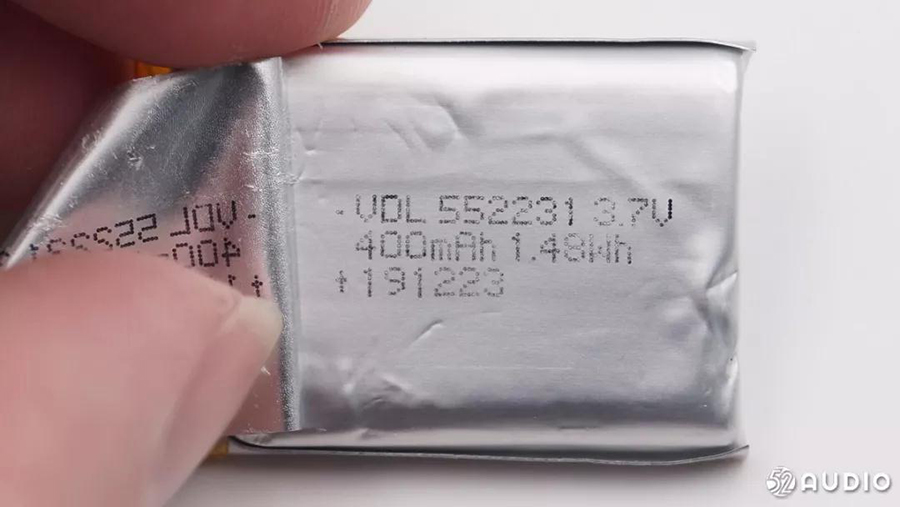

  贴纸下方电池上印有VDL(维都利,重庆紫建母公司)552231,3.7V,400mAh,1.48Wh。

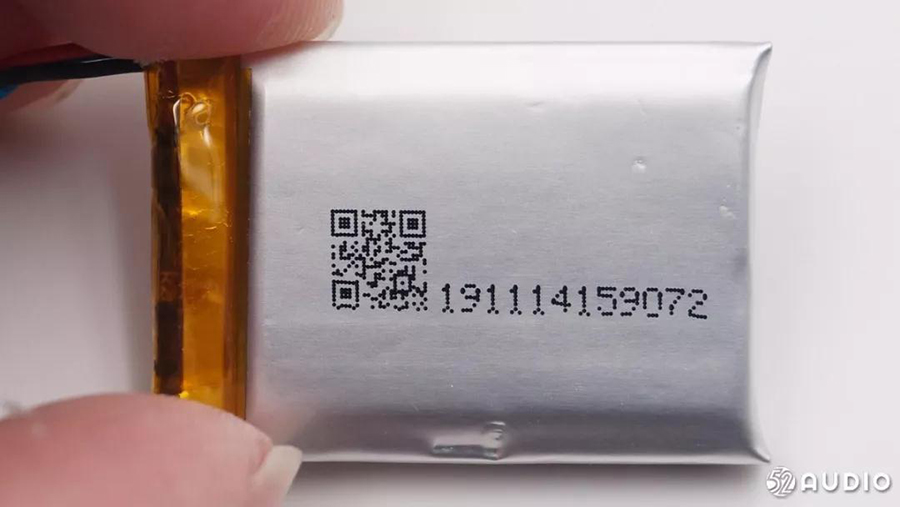

  电池背面是二维码和编号信息。

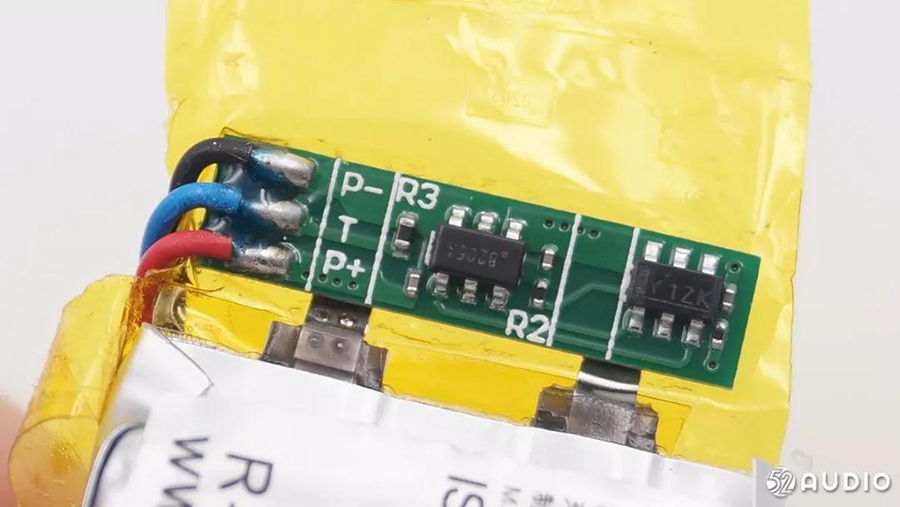

  电池保护电路特写。

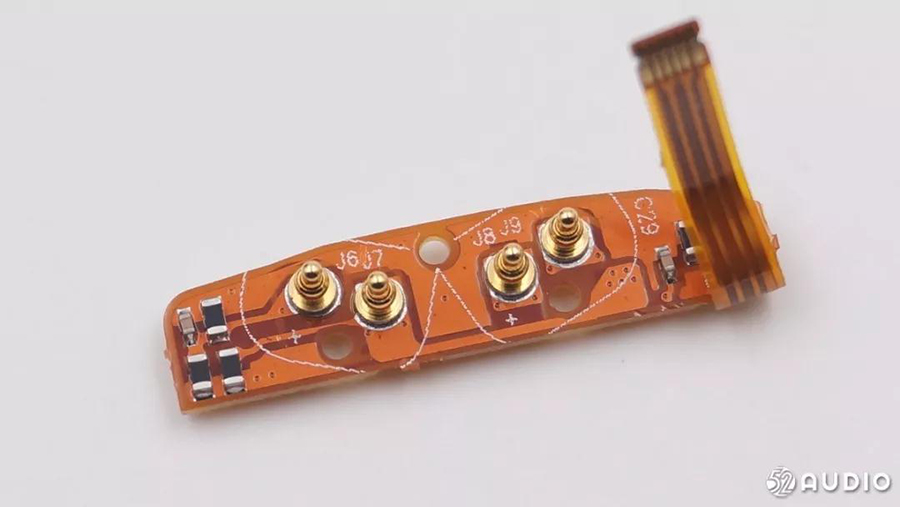

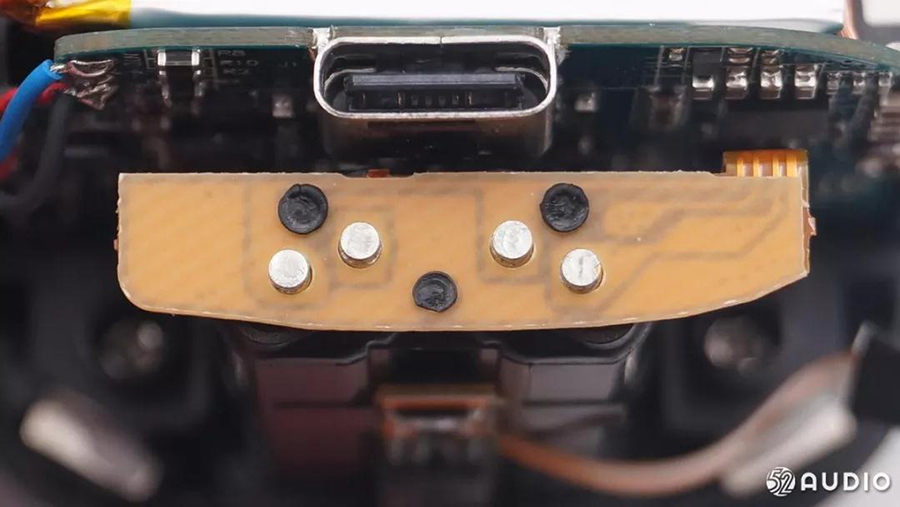

  充电触点所在的小板,通过排线与主板相连。



  充电盒内侧的磁铁,两个用于吸附耳机,两个用于吸附盒盖。



  排线上的微动按键特写。

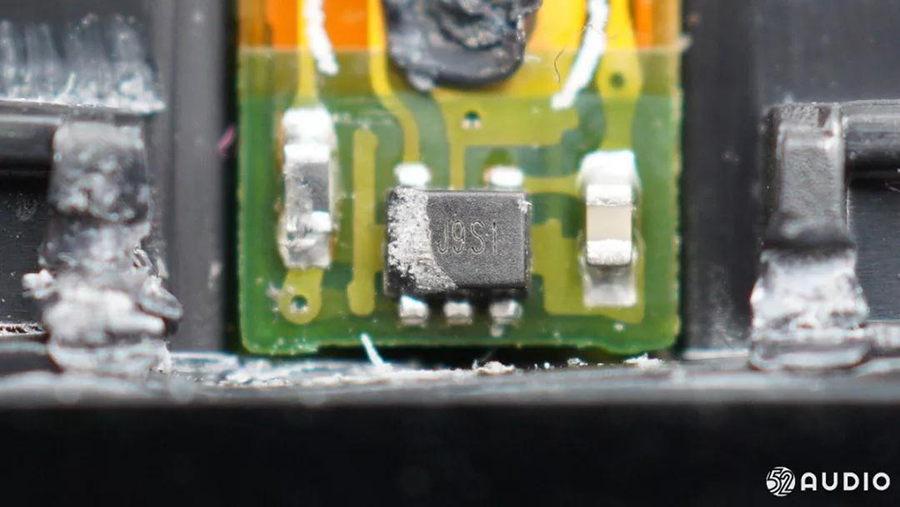

  丝印J9SI的霍尔元件。

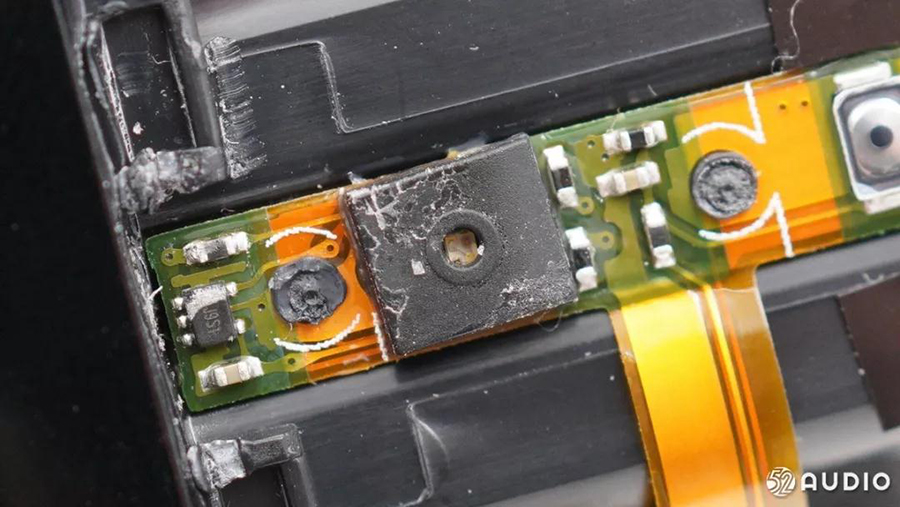

  LED指示灯有保护罩,防止漏光。

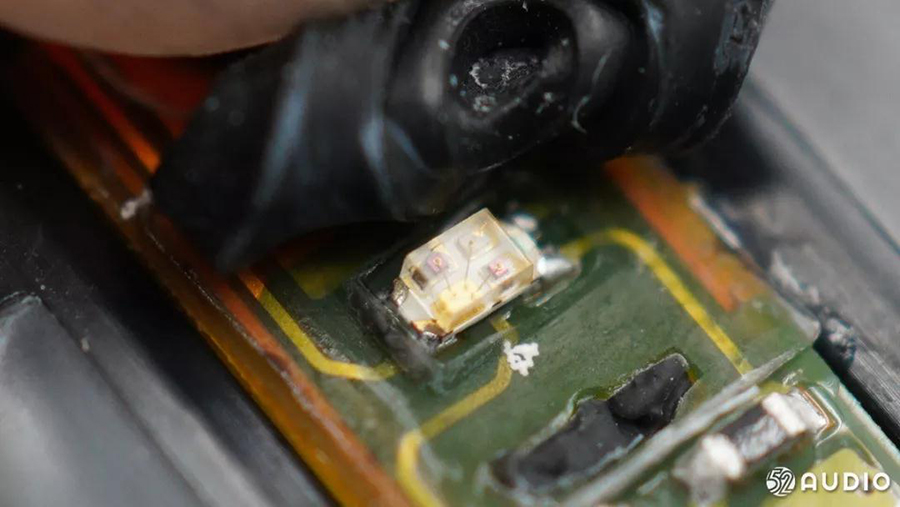

  RGB LED指示灯特写。

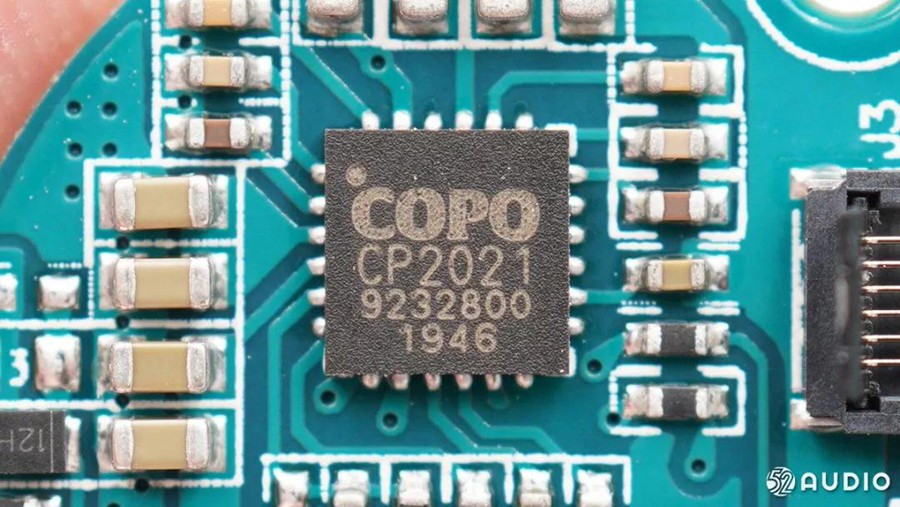

  酷珀微 CP2021 全集成无线充电接收端,可提供2.5W输出,为耳机充电盒进行无线充电。



  酷珀微 CP2021 详细资料。

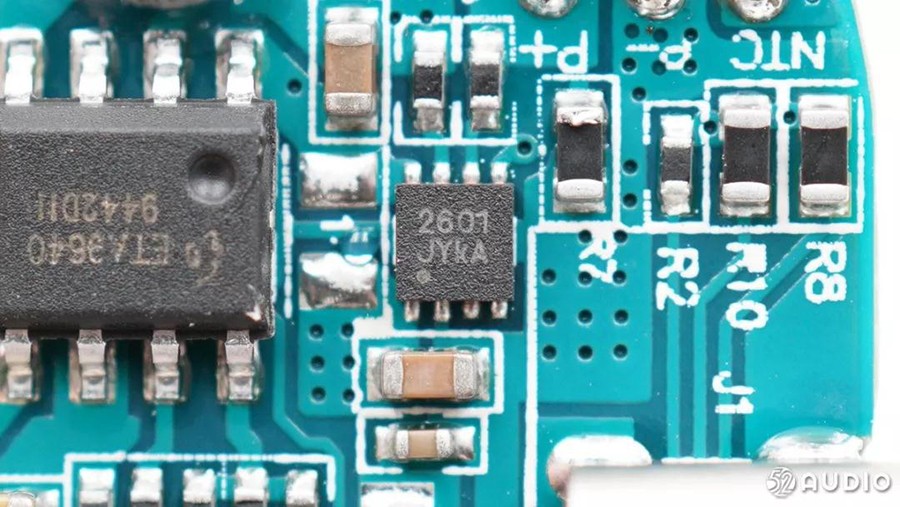

  丝印2601的锂电池充电器前端保护IC。

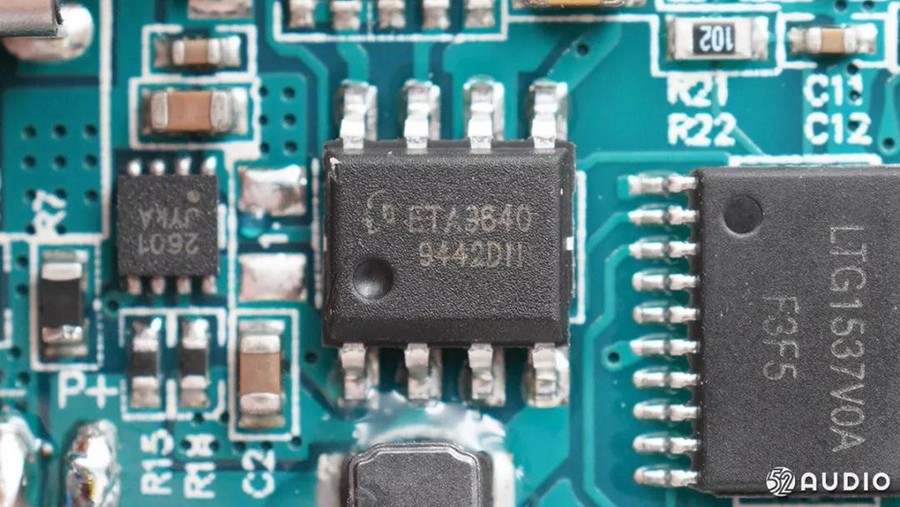

  钰泰 ETA9640 电源管理IC,1A充放电,同步整流升压,内置多种保护功能,适用于移动电源及蓝牙耳机充电盒。

  据我爱音频的拆解统计,漫步者,JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

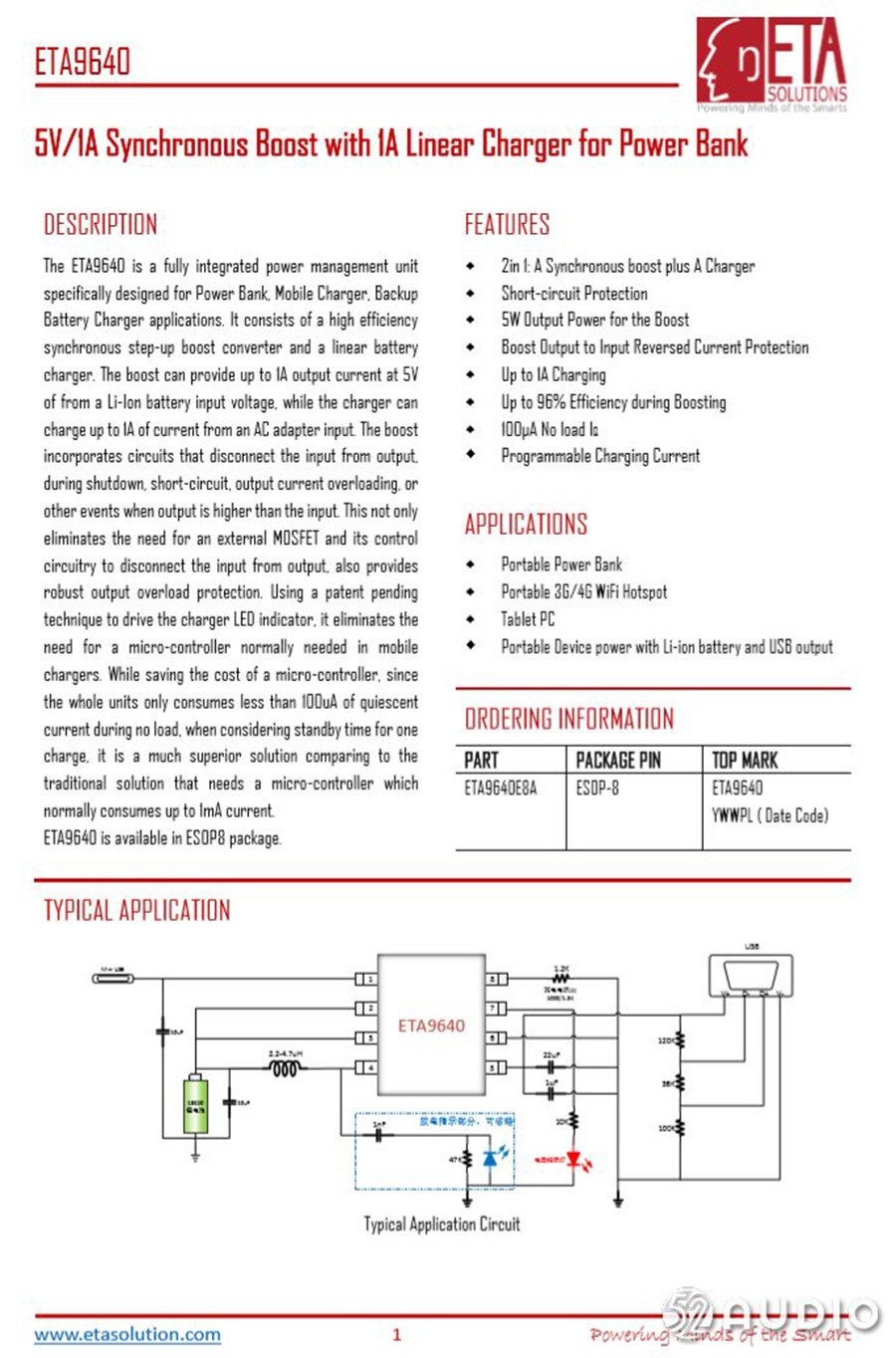

  钰泰 ETA9640 详细资料。

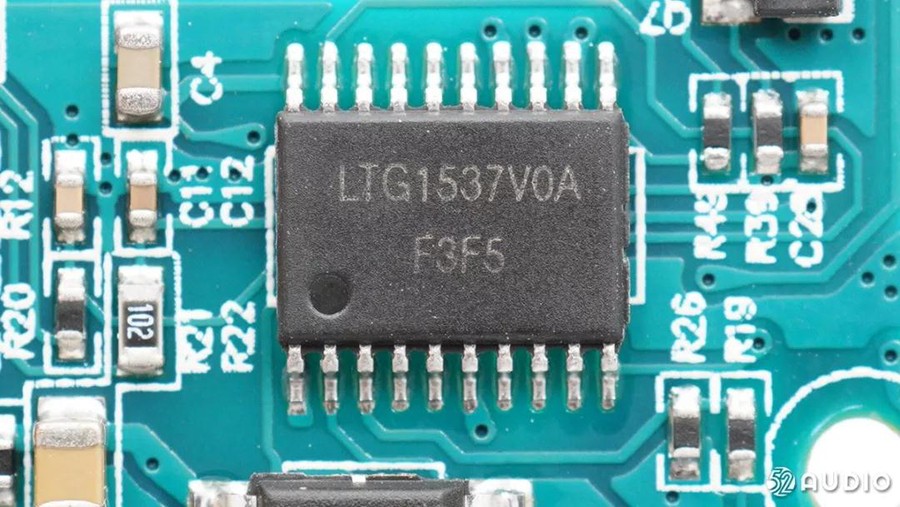

  丝印 LTG1537V0A的单片机,负责保护和开盖检测功能。



  下面开始拆解耳机,耳机柄底部有一银色的金属装饰环。

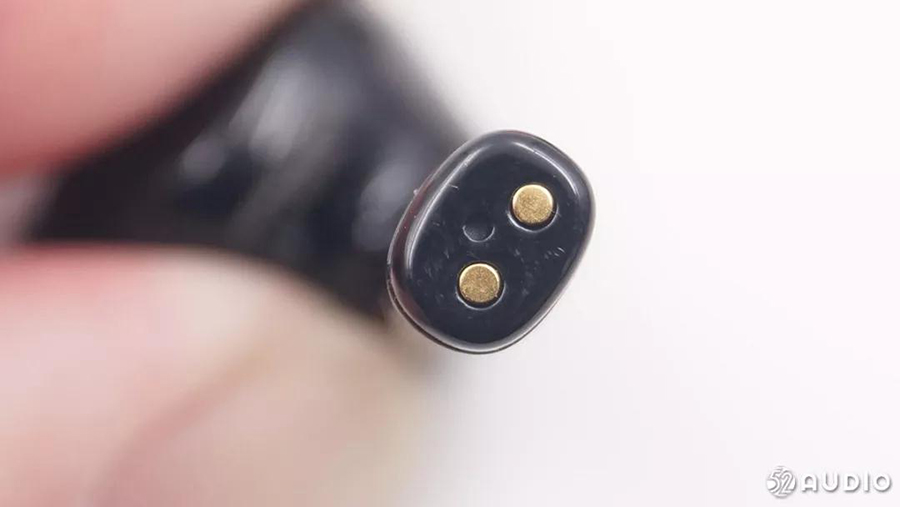

  耳机底部是两个充电触点和麦克风开孔。



  降噪麦克风和耳机指示灯开孔。

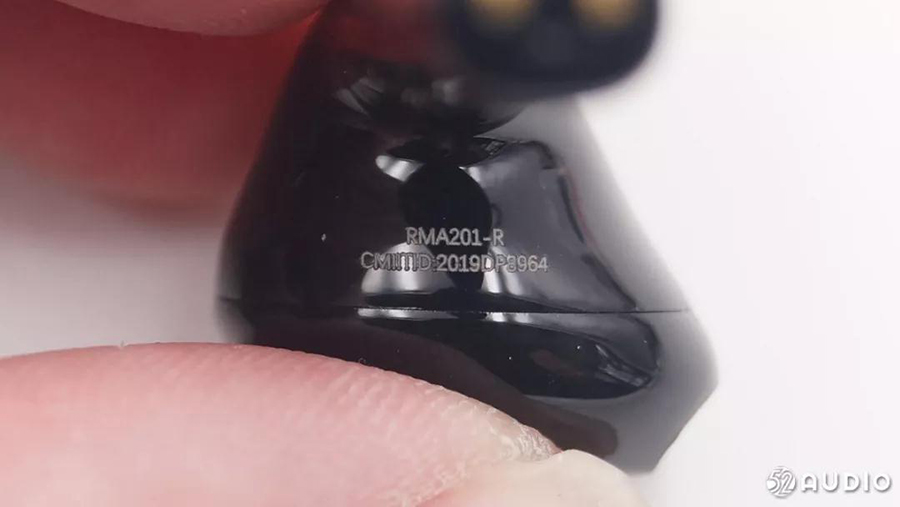

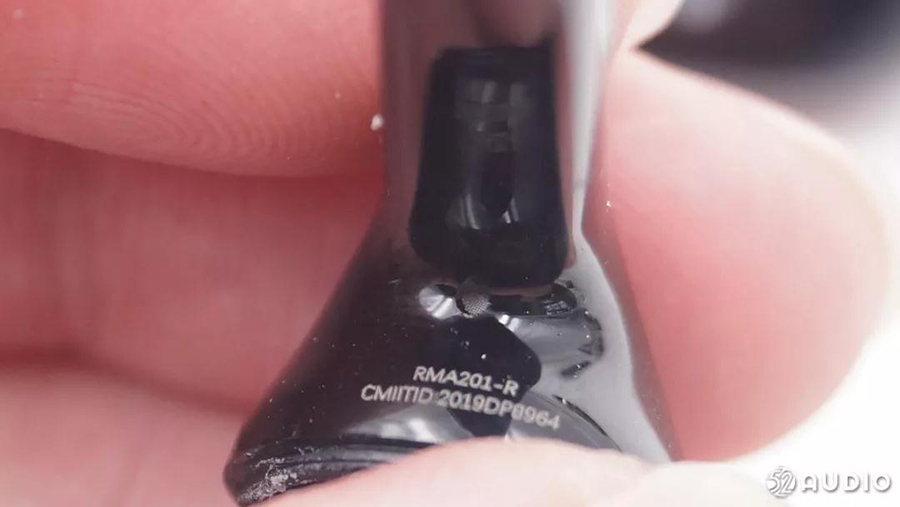

  耳机内侧耳机内侧激光刻有型号 RMA201-R,和CMIIT ID:2019DP8964。

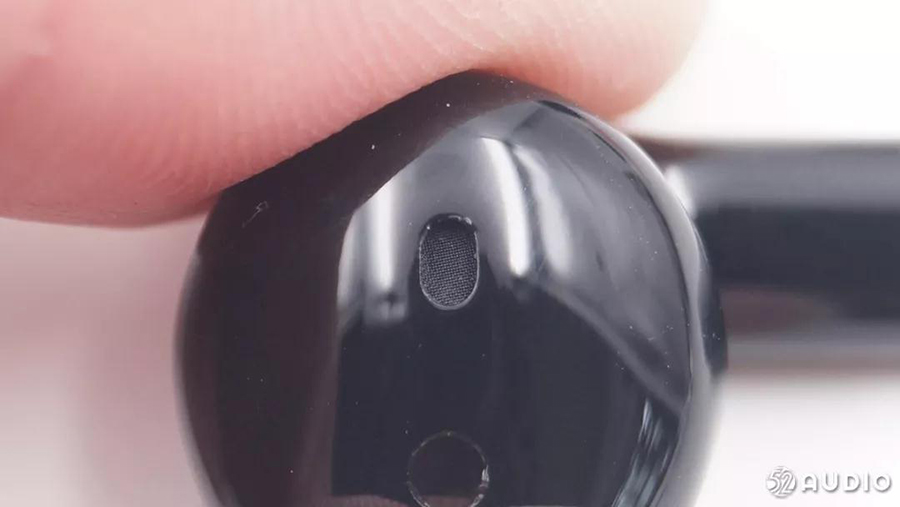

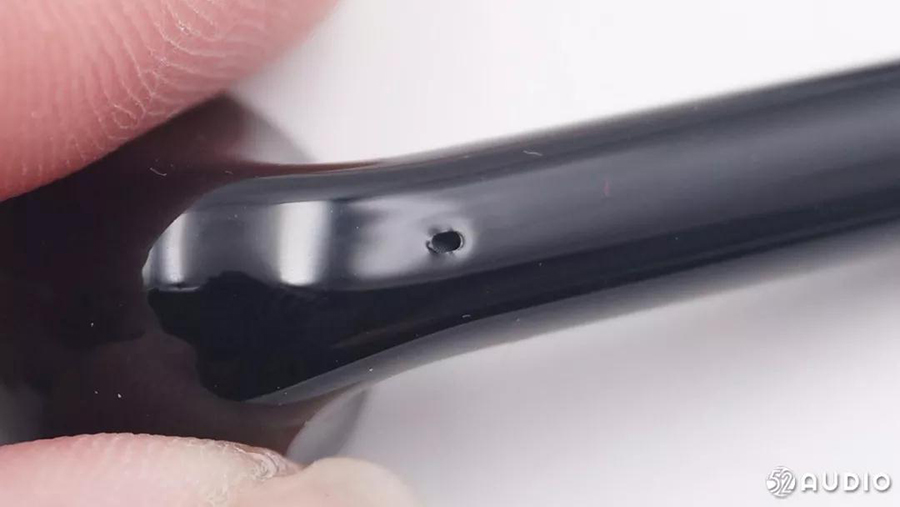

  泄压孔有防尘网。



  开孔内部是防尘网。

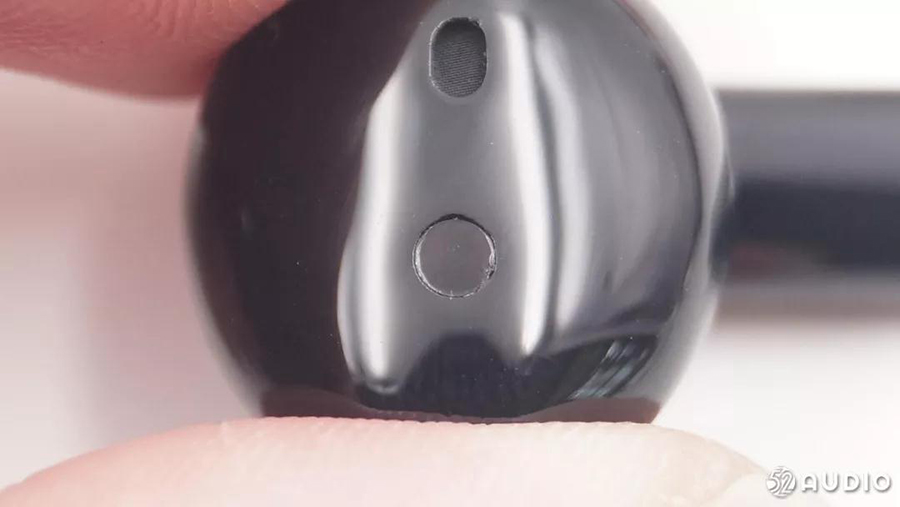

  红外线距离传感器开窗。

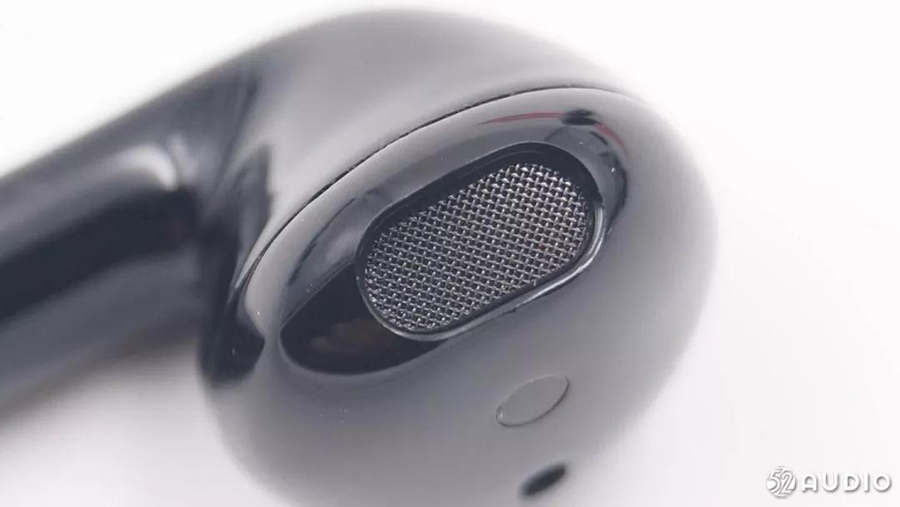

  耳机出声孔的防尘网。

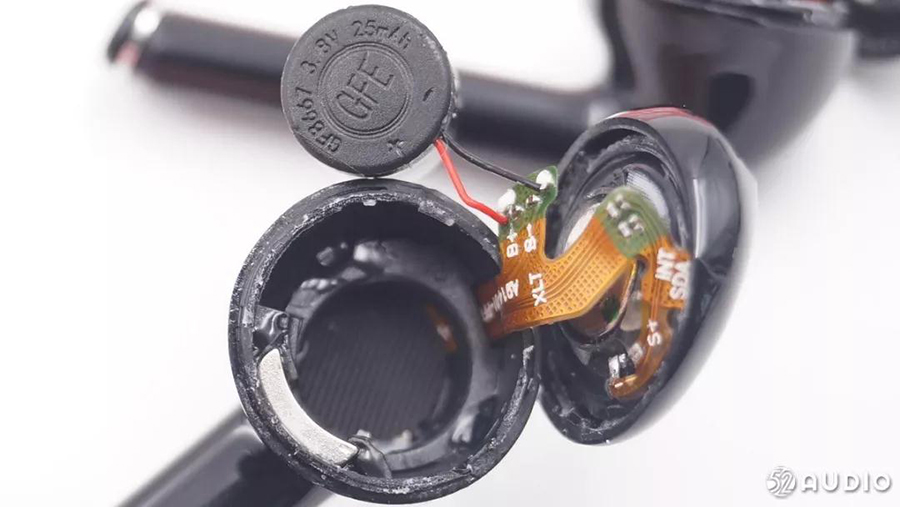

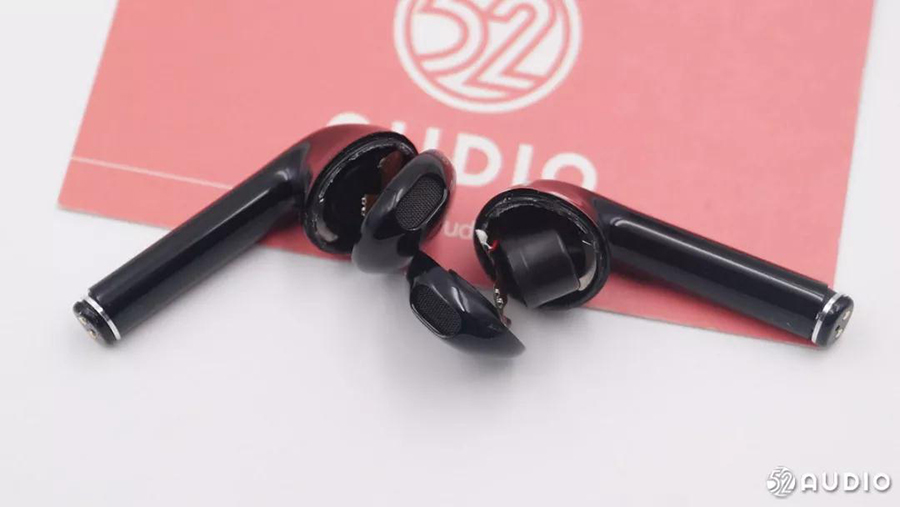

  从耳机接缝处打开耳机,耳机内部是一颗电池。

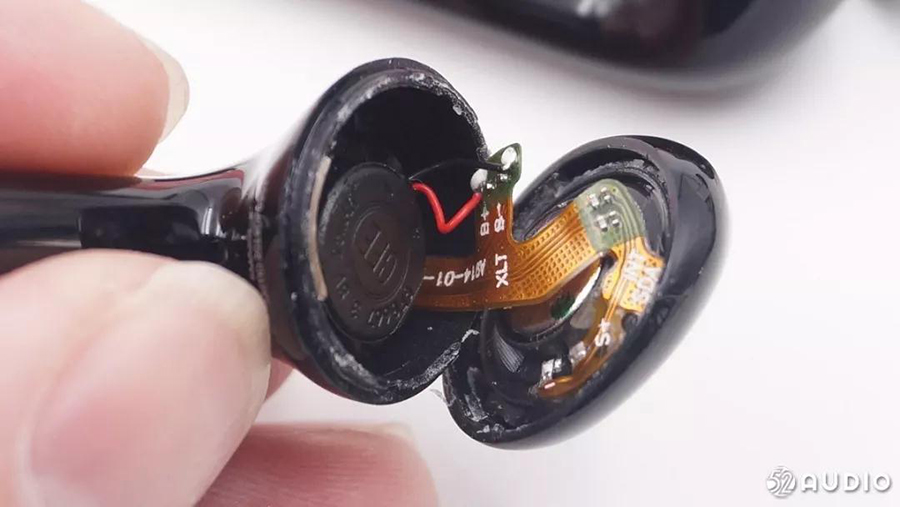

  电池和扬声器都焊接在排线上。



  耳机底部胶水固定一块磁铁用于吸附和定位耳机。

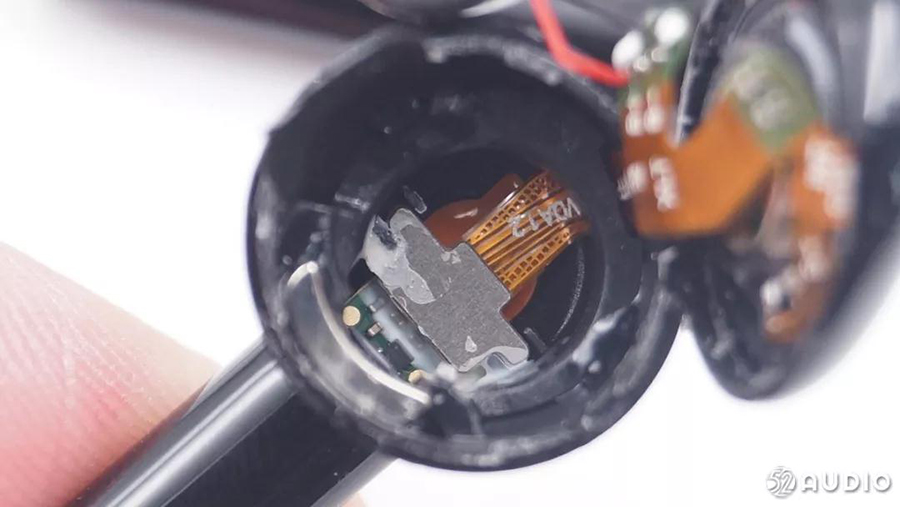

  排线连接到下面的电路板。



  电池下面有一层绝缘片。



  取下绝缘贴片,露出排线插头。

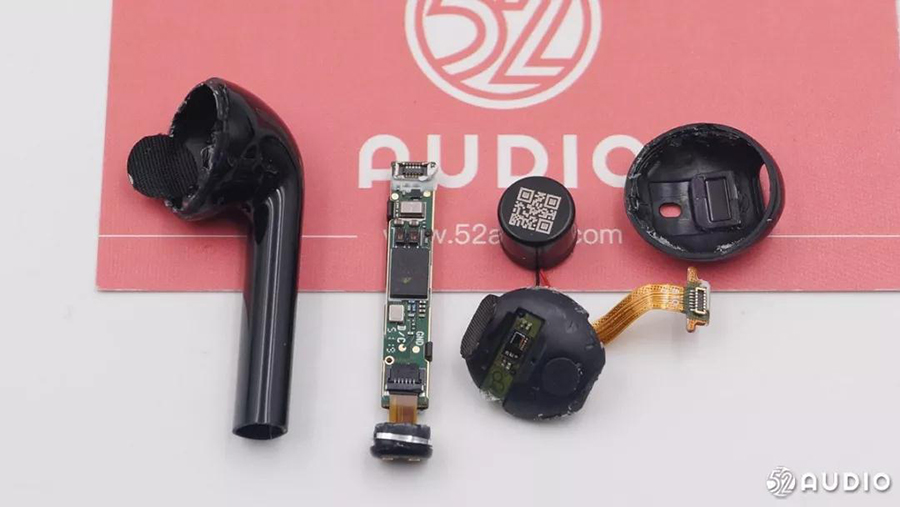

  从底部拆解开耳机,取出电路板。

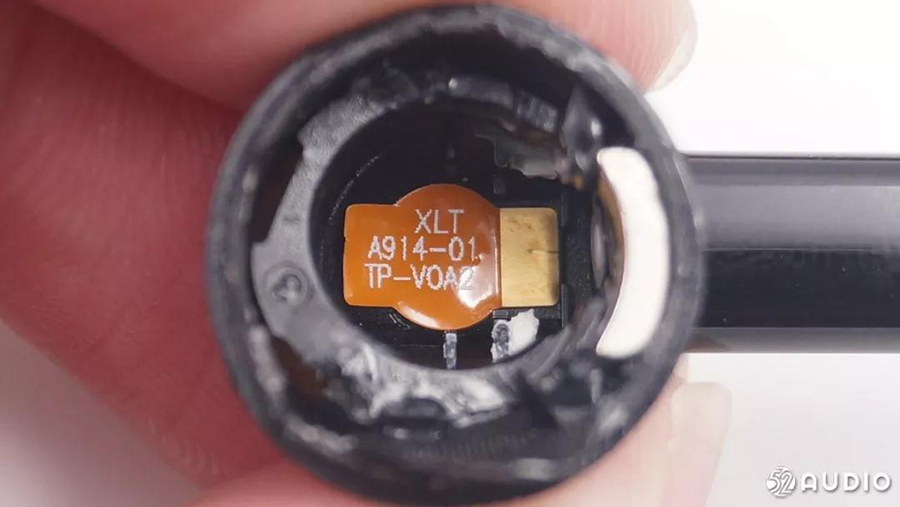

  触摸金属贴片。

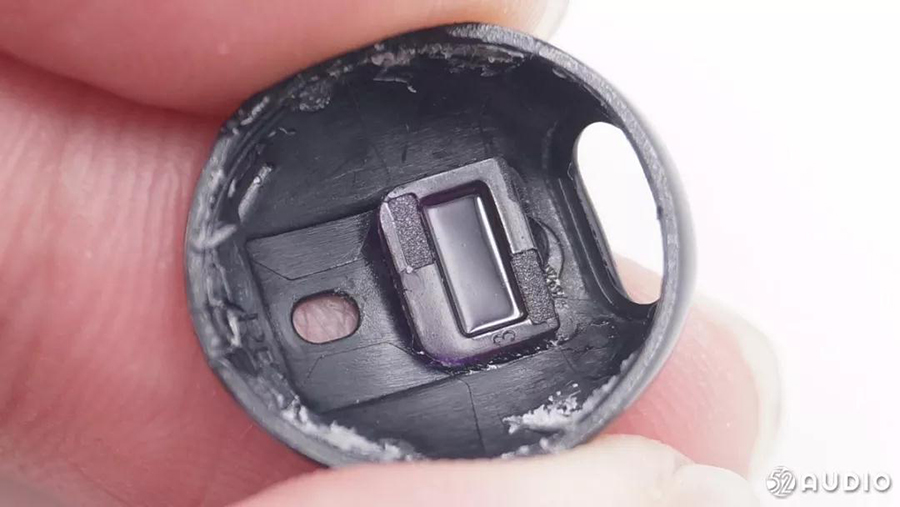

  红外线距离传感器开窗特写。

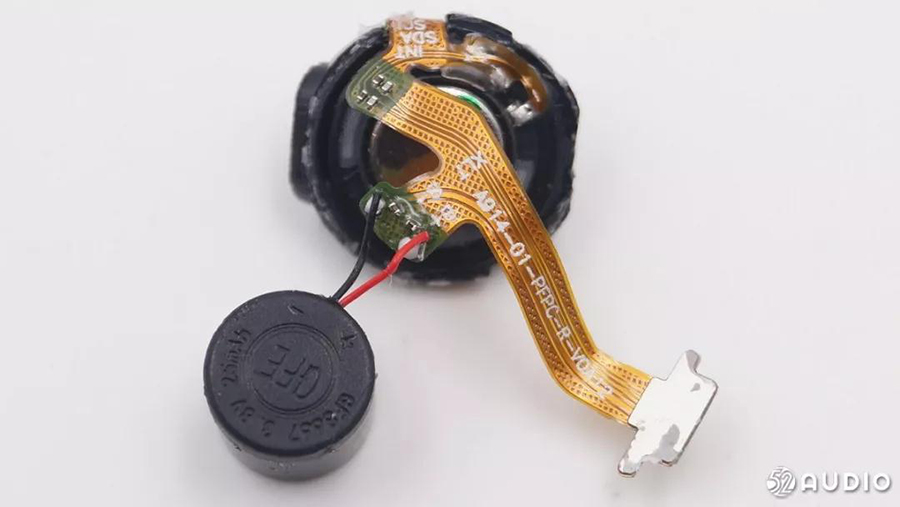

  电池、单元、红外传感器组件展示。

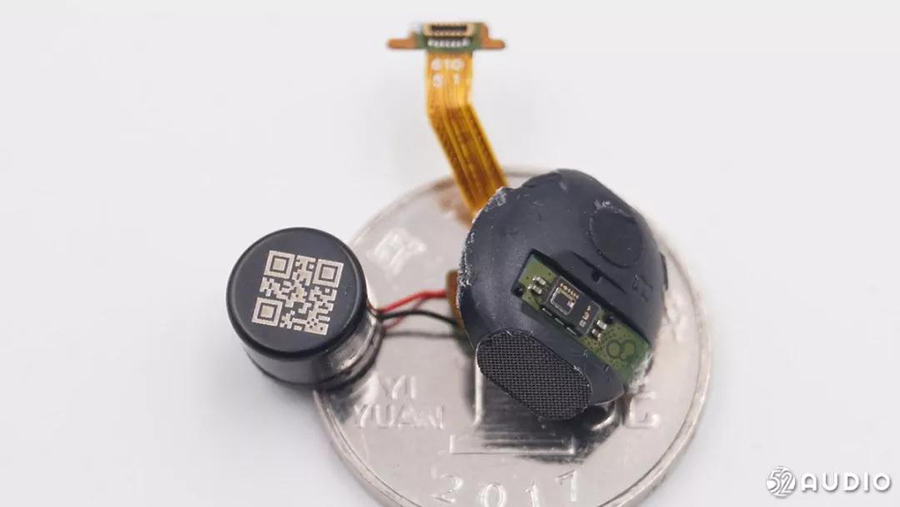

  组件与一元硬币对比,扬声器盖板上贴有红外线距离传感器。

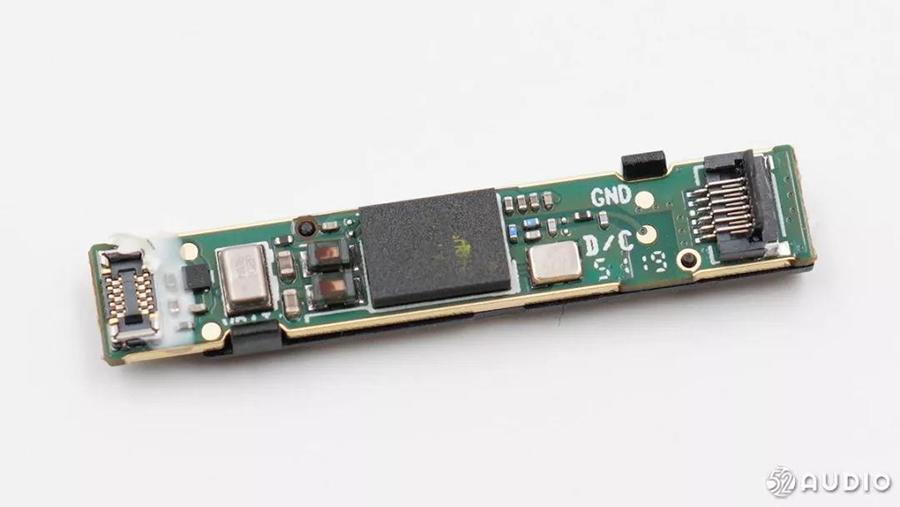

  耳机主板正面特写。

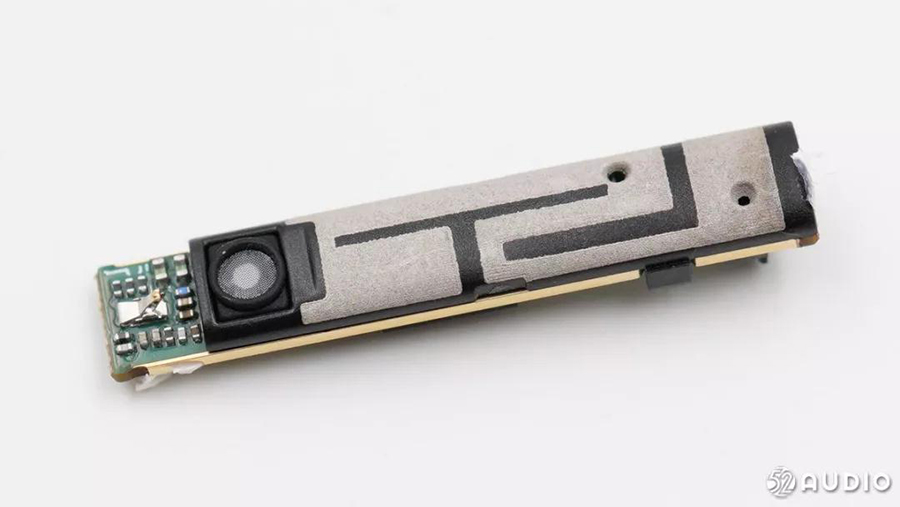

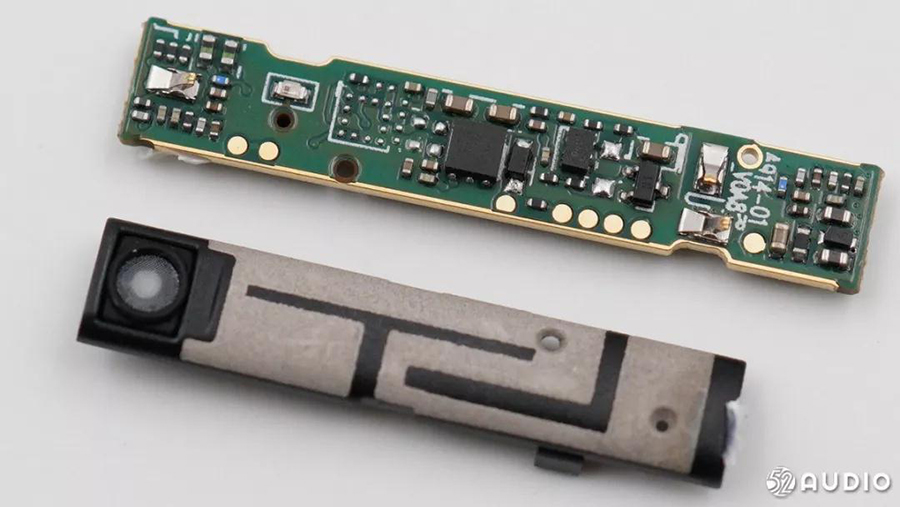

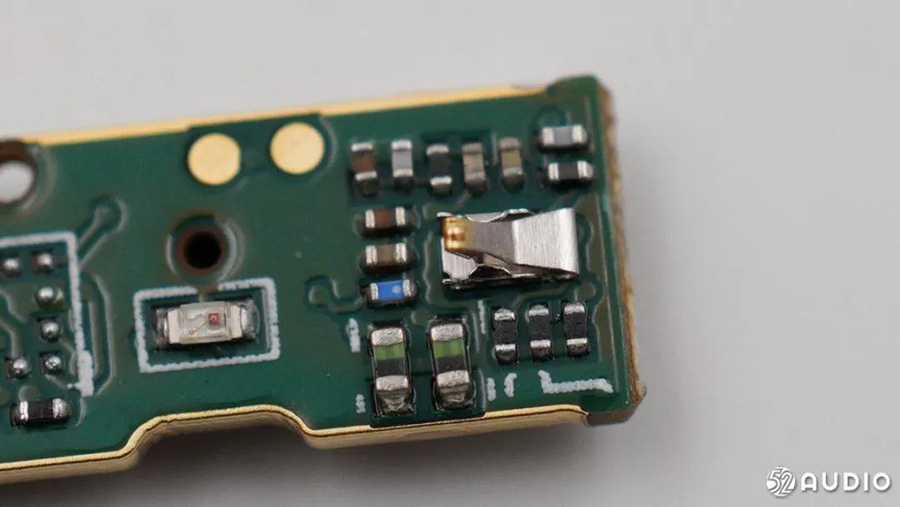

  电路板背面是蓝牙天线和降噪麦克风,指示灯开孔。

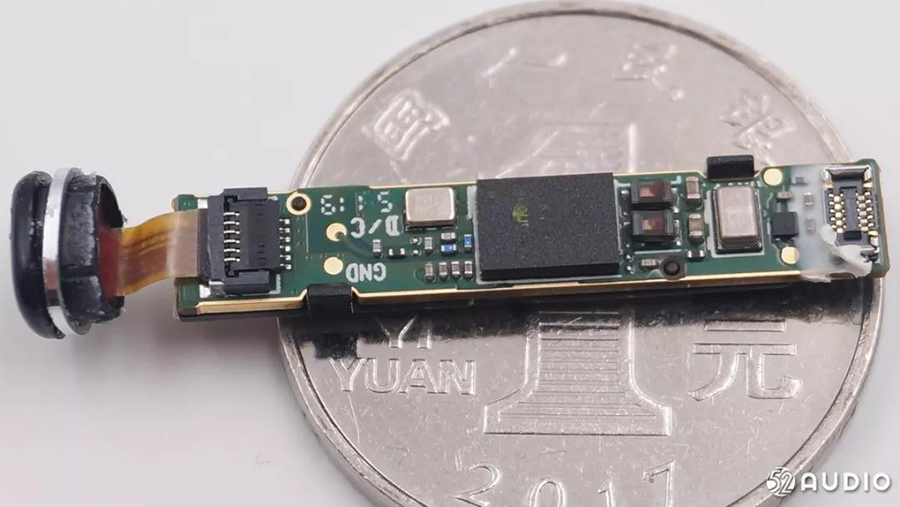

  主板与一元硬币的尺寸对比。

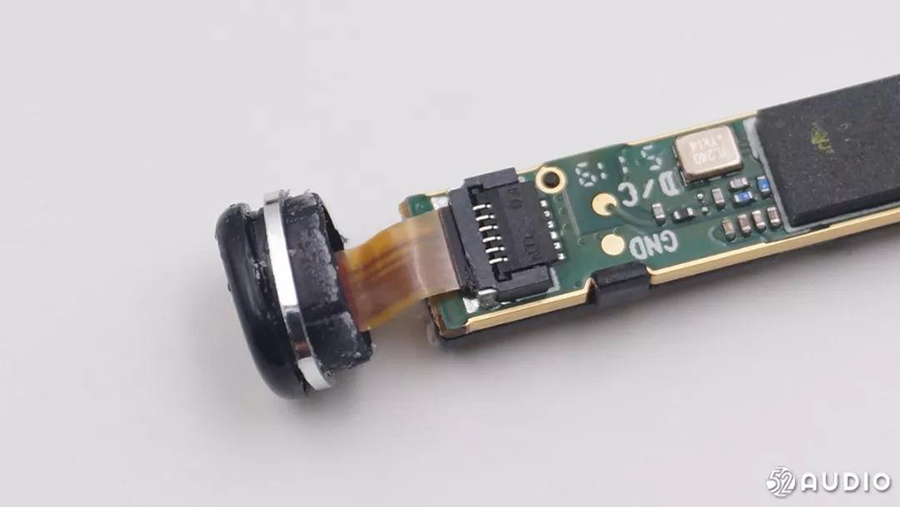

  充电触点和麦克风采用ZIF排线连接到主板上。

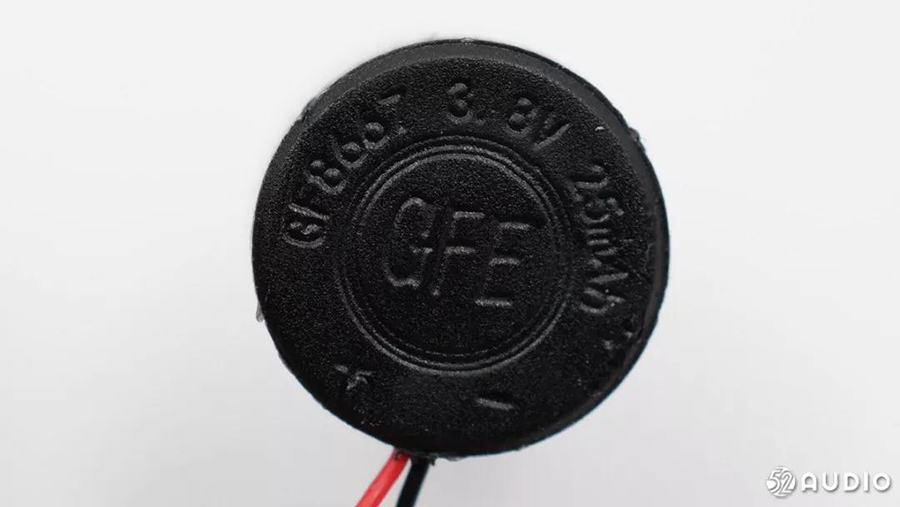

  电池为新余赣锋电子GF+扣式电池,结合自主专利特点,开发GF8667新品,最小容量25mAh,典型28mAh,直接内置导线输出,可以节省耳机的装配空间。

  据我爱音频网拆解了解到,JBL T280TWS 真无线入耳式耳机也采用了赣锋锂业的GF+扣式电池。

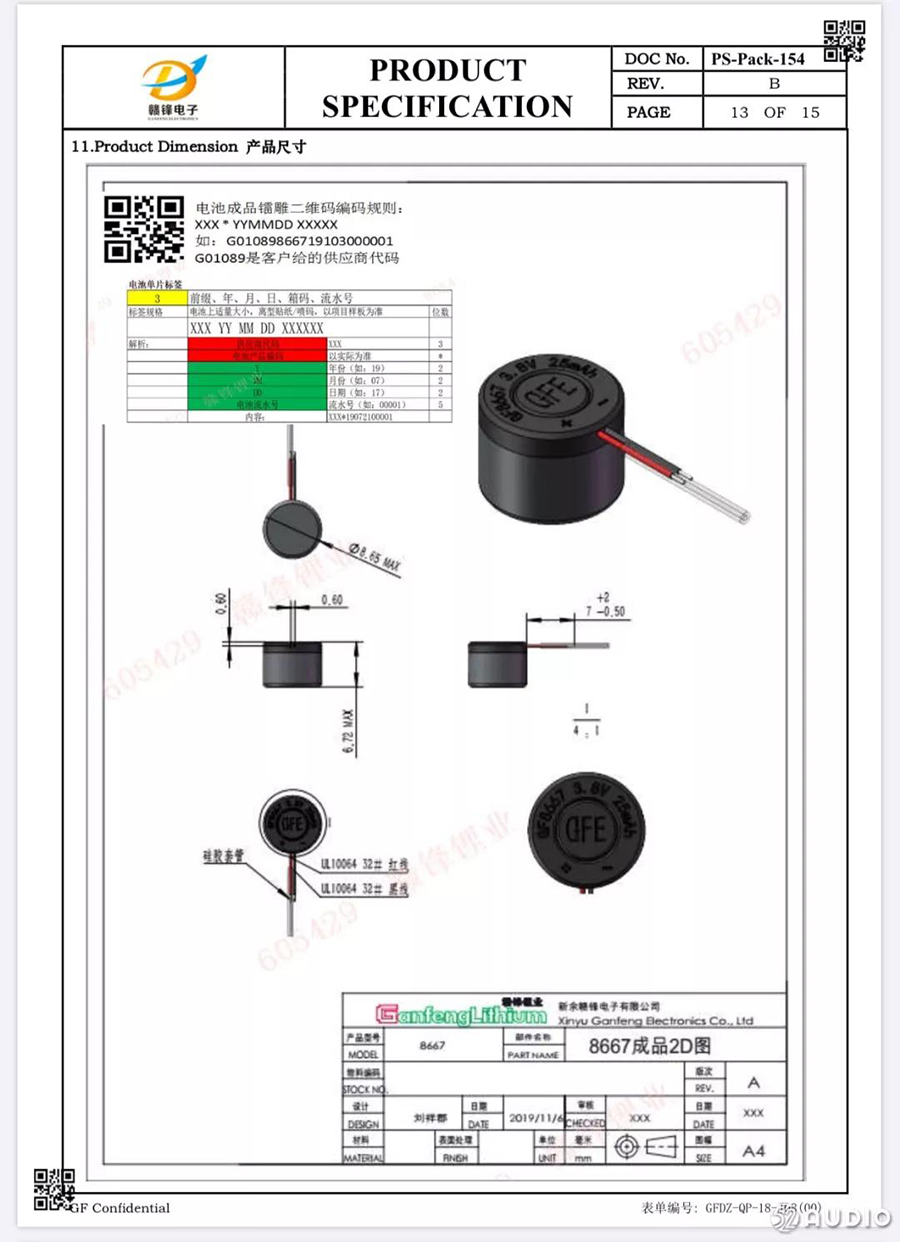

  GF8667 资料图。

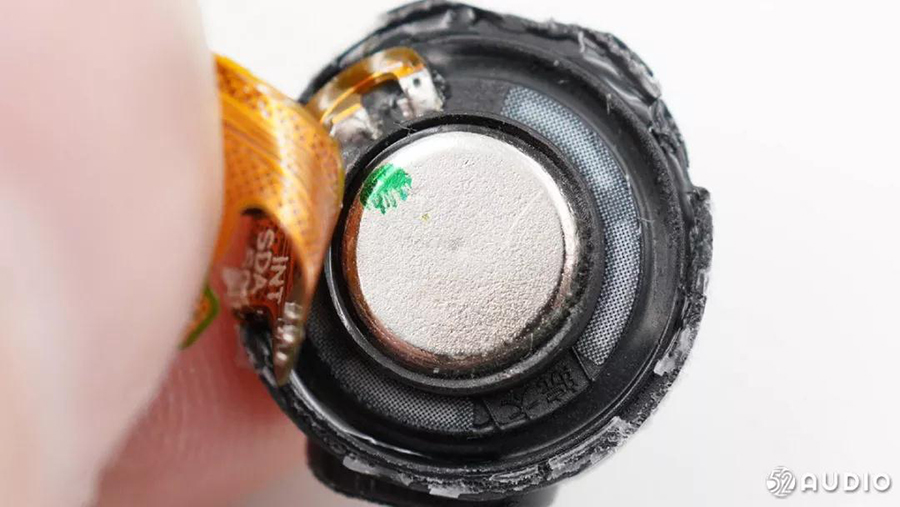

  排线直接焊接在扬声器单元上。

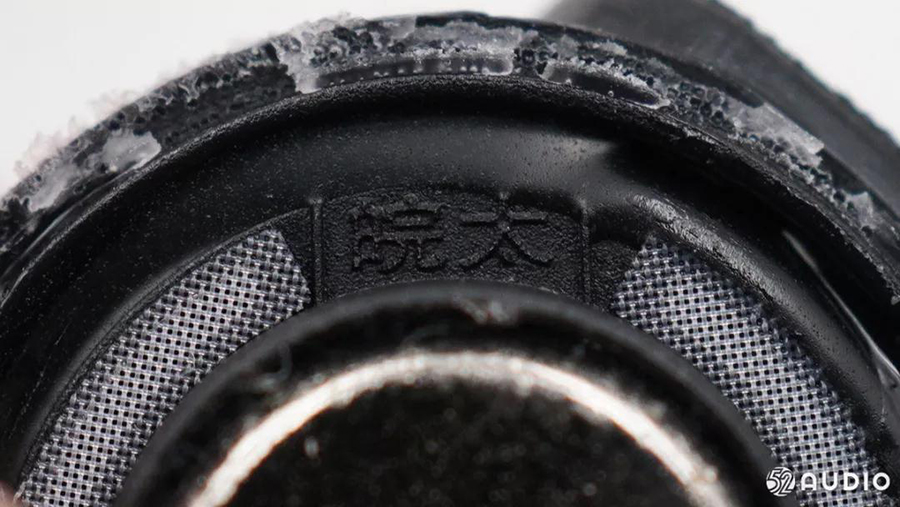

  单元支架上有“皖太”字样。

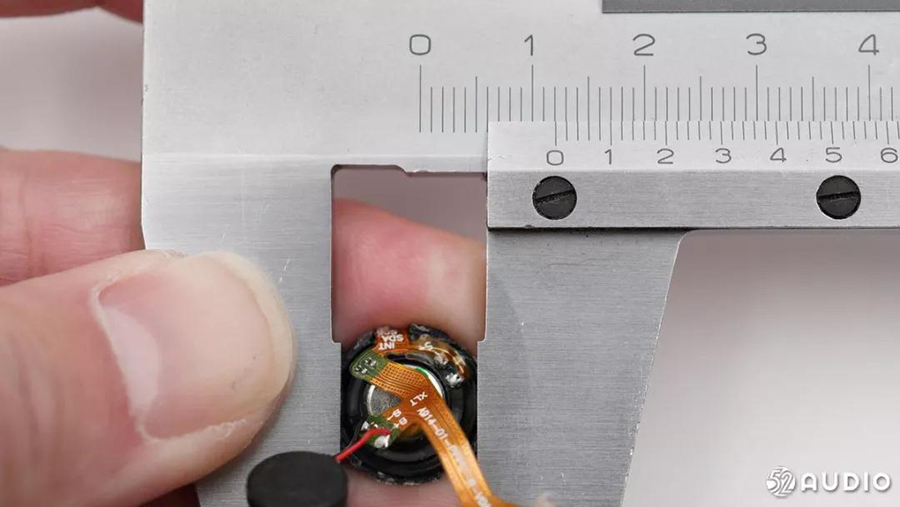

  扬声器直径12mm。



  红外线距离传感器特写。

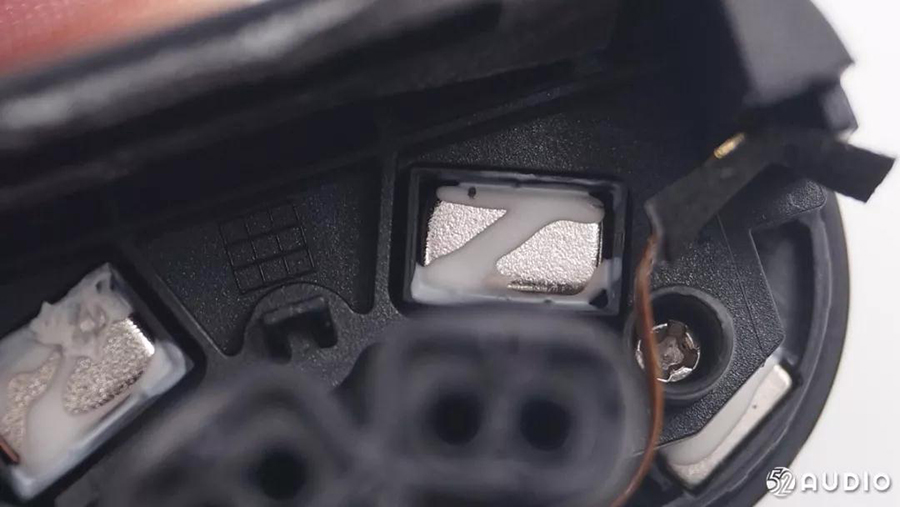

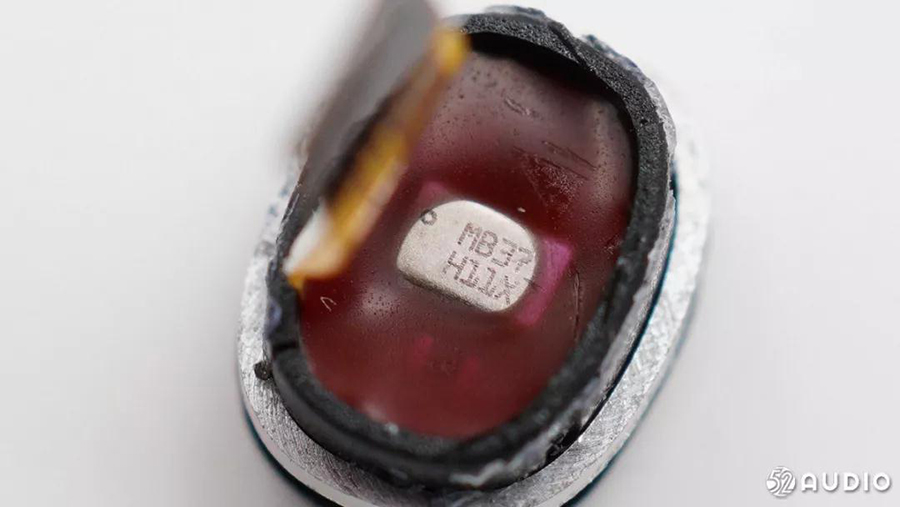

  充电触点和MEMS硅麦采用胶封固定。

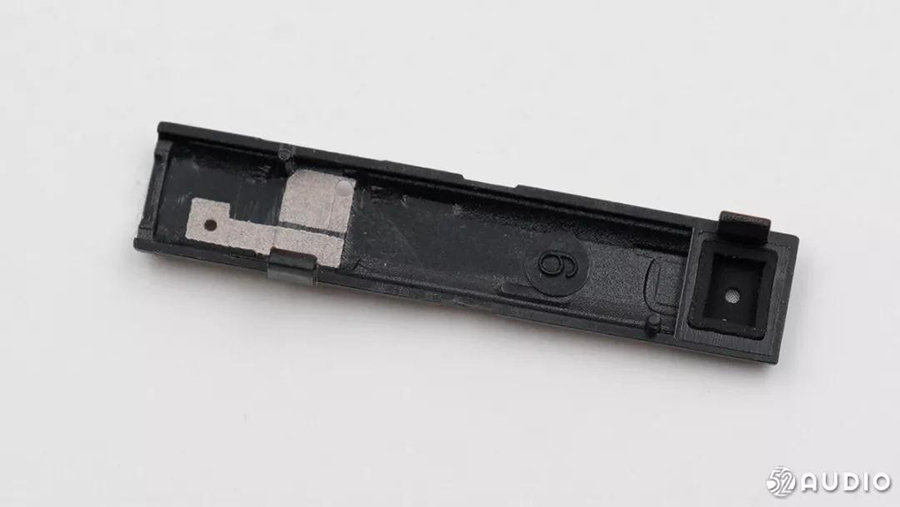

  取下蓝牙天线盖板。



  蓝牙天线内侧连接到主板触点上。



  触摸触点。



  蓝牙天线触点。

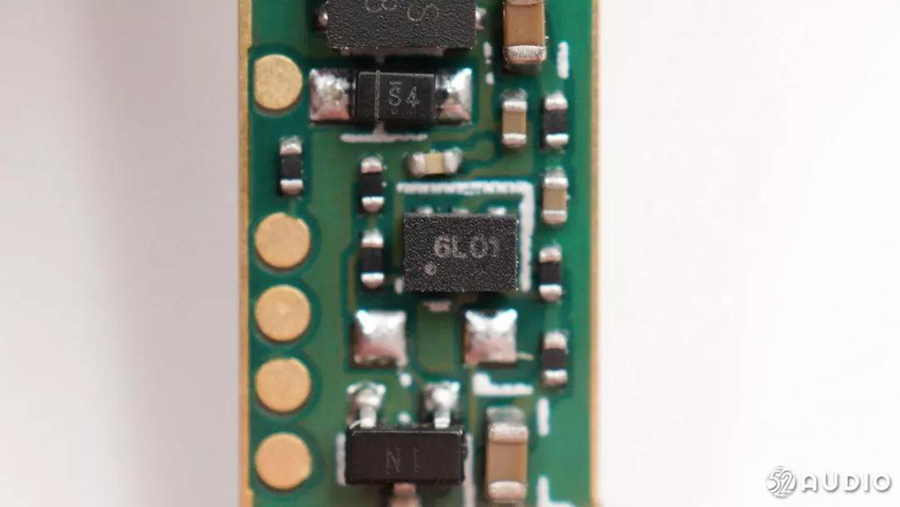

  丝印 6L01的IC。

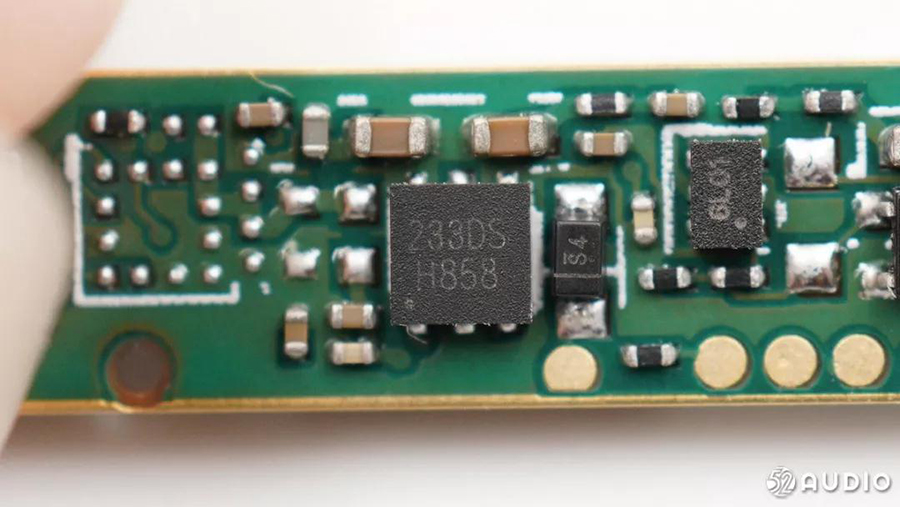

  丝印 233DS的触摸IC,响应触摸操作。



  丝印9j24的IC。

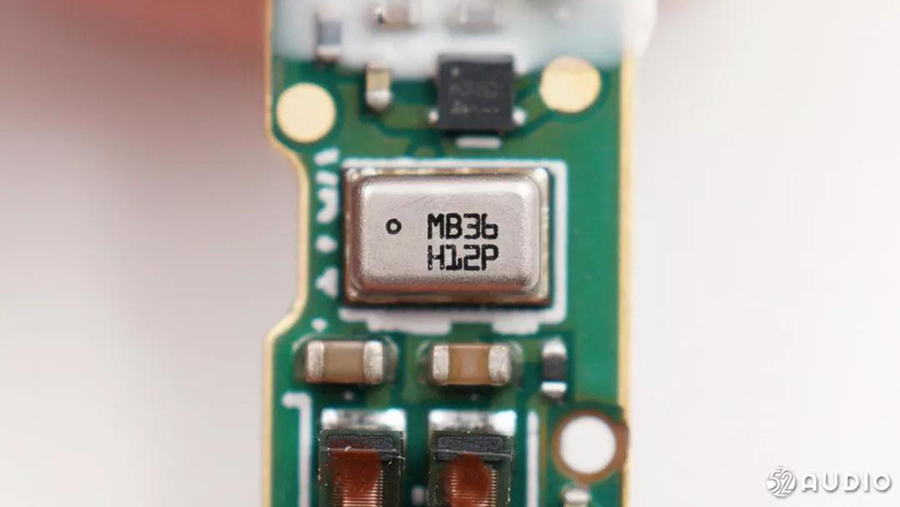

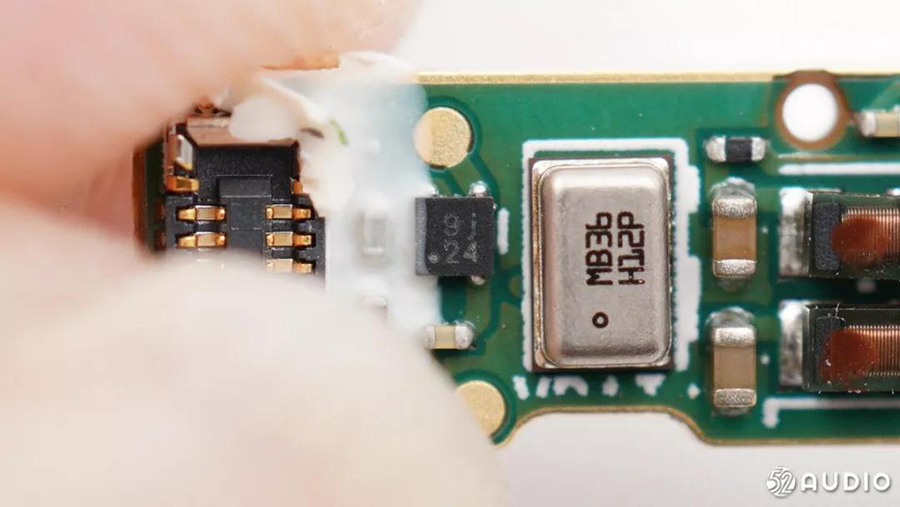

丝印 MB36 H12P的MEMS硅麦。



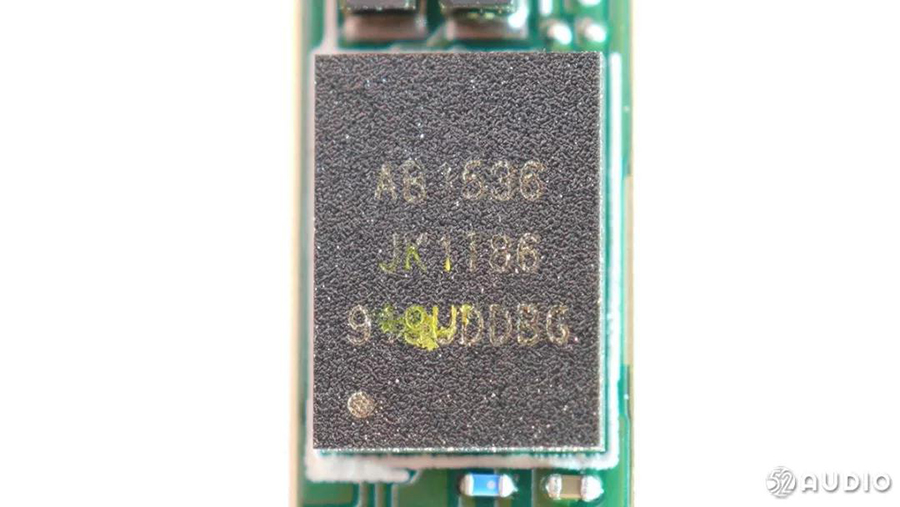

  主控芯片为络达 AB1536,支持蓝牙5.0,支持络达的MCSync连接方式,连线更稳定,减少断音跳音,支撑高解析音频码流,低延时,两耳耗电更平衡。

  据我爱音频网拆解了解到,市面上包括SONY索尼、漫步者、惠威、飞利浦等20余款TWS耳机均大量采用络达方案。

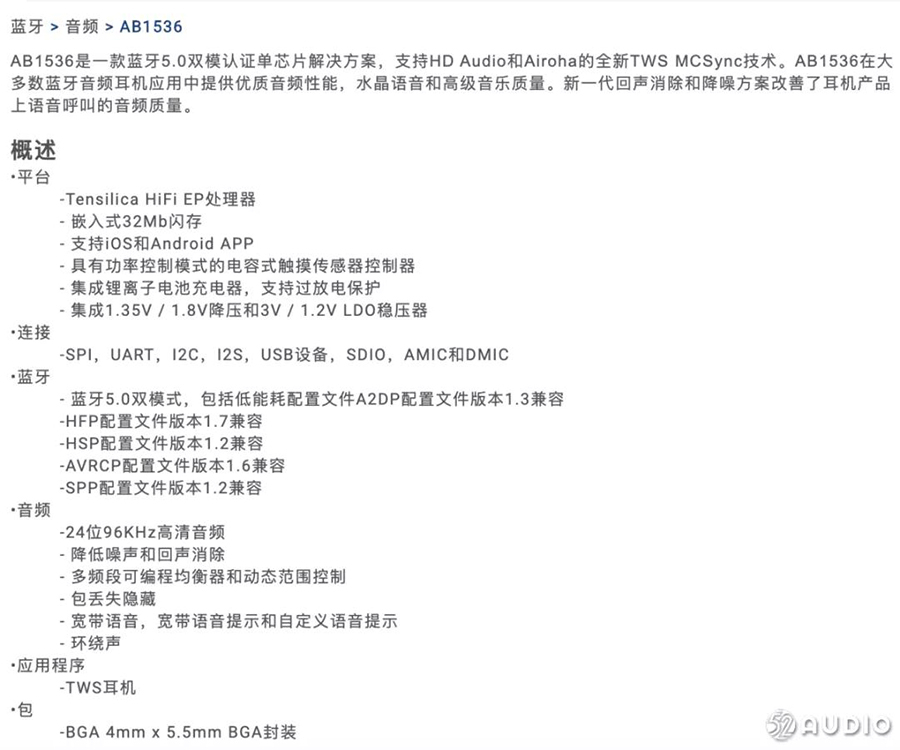

  络达 AB1536 资料。

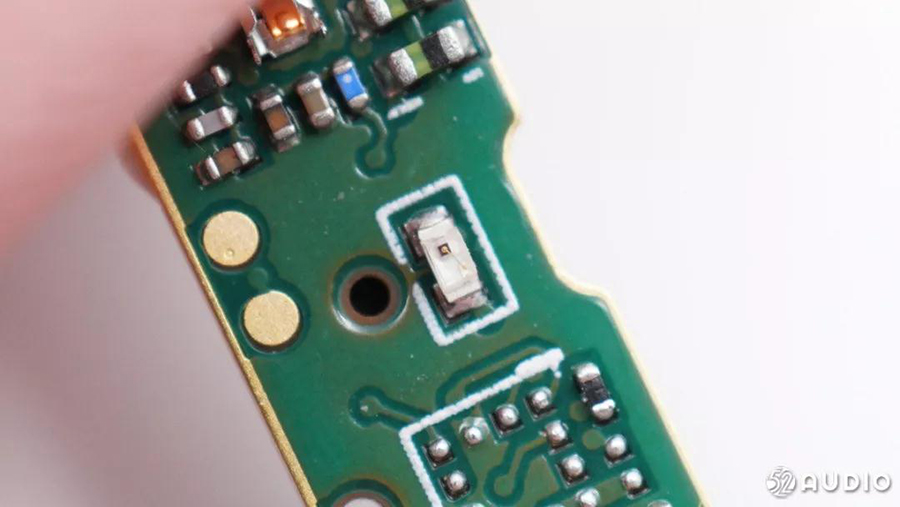

  指示灯和麦克风开孔特写。

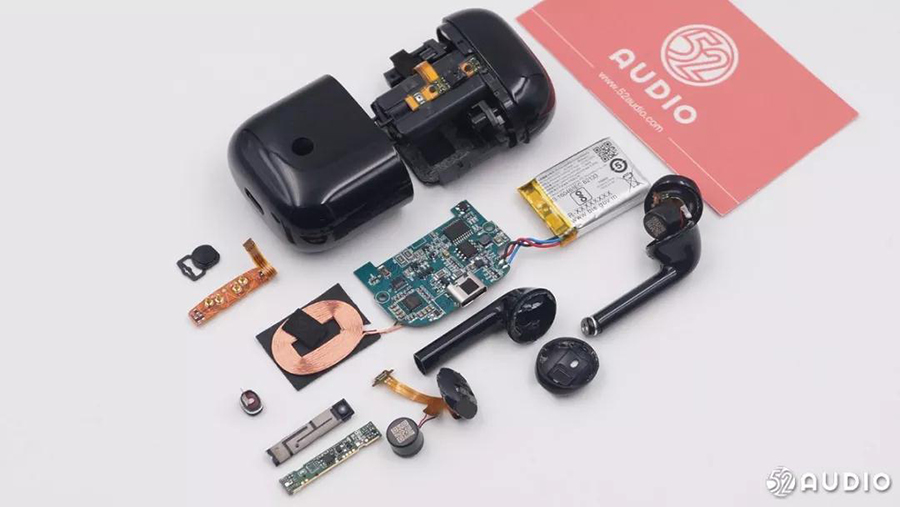

  realme Buds Air 幻耳 拆解全家福。


我爱音频网总结


  realme Buds Air 幻耳的充电盒和耳机都是类AirPods设计,外观上没有什么特别的地方。不过在内部电路设计上又具有自己的特色,比如充电盒将按键排线和充电小板分开,通过排线与主板相连;耳机的电池和扬声器都焊接在排线上;耳机主板上的蓝牙天线盖板可以起到保护电路的作用。

  充电盒采用国产的酷珀微CP2021全集成无线充电接收IC;耳机内定制的“R1芯片”其实是络达AB1536芯片,支持蓝牙5.0和络达的MCSync技术;耳机内置新余赣锋GF“扣式+”电池最新型号GF8667,可以节省耳机的装配空间。
