拆解报告:Sabbat魔宴 E12 Ultra 真无线蓝牙耳机
作者: 时间:2020-07-07 17:46:34 点击次数:[581]



-----我爱音频网拆解报告317-----


  魔宴科技是一个来自深圳的音频品牌,公司成立于2013年,一直专注于蓝牙耳机音频领域,其Sabbat魔宴系列耳机产品已经销往世界各地。魔宴的品牌Logo是一个骷髅羊头,是朋克(Punk)文化的代表。

  此次我爱音频网拆解的是Sabbat魔宴 E12 Ultra 真无线蓝牙耳机,这款耳机采用高通方案,支持蓝牙5.0和APT-X,耳机还采用双麦通话降噪方案,支持CVC8.0通话降噪技术,播放音乐续航约8小时。下面一起来看看这款耳机的深度拆解吧~

  此前我爱音频网曾经拆解过
Sabbat魔宴X12 Pro真无线蓝牙耳机,它采用了瑞昱RTL8763B TWS真无线方案,是较早支持蓝牙5.0的TWS耳机产品。

一、Sabbat魔宴 E12 Ultra 开箱

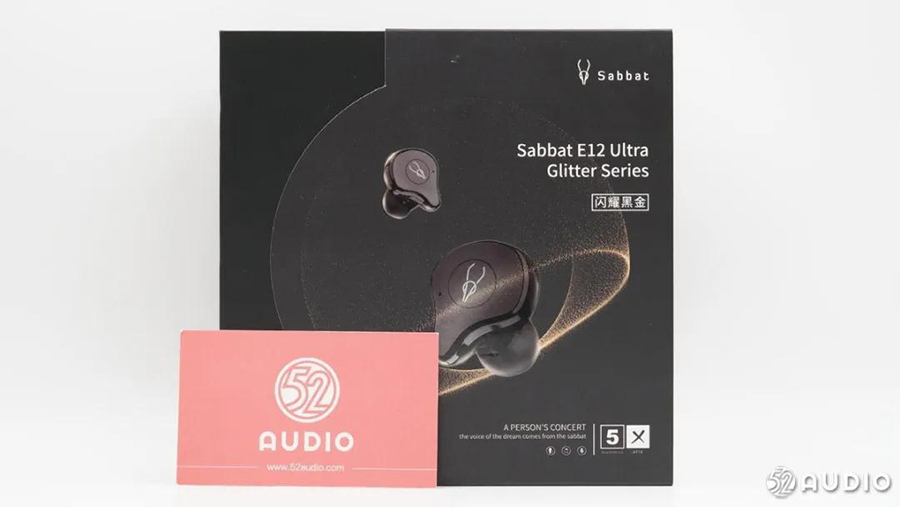

  包装盒为抽拉设计,正面有左右耳机的渲染图,这款是黑金配色,耳机周围的图案也有所体现。右上角为Sabbat魔宴的品牌Logo,下面是产品型号Sabbat E12 Ultra。

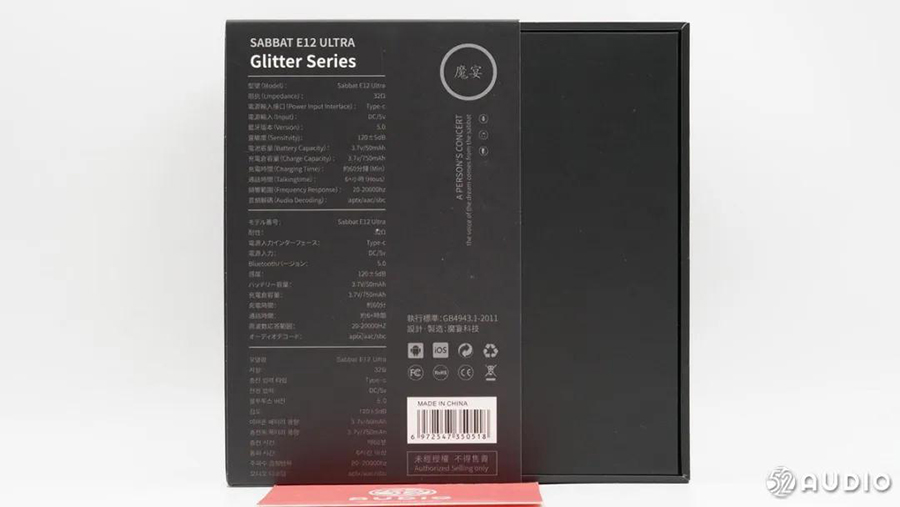

  包装盒背面是中日韩三种语言的产品信息。产品型号:Sabbat E12 Ultra,阻抗:32Ω,电源输入接口:Type-C,电源输入:DC/5V,蓝牙版本:5.0,灵敏度:120±5dB,电池容量:3.7V/50mAh,充电仓容量:3.7V/750mAh,充电时间:约60分钟,通话时间:6+小时,频率范围:20-20000Hz,音频解码:aptX/AAC/SBC。介绍得非常详细,充电盒电池容量非常大。

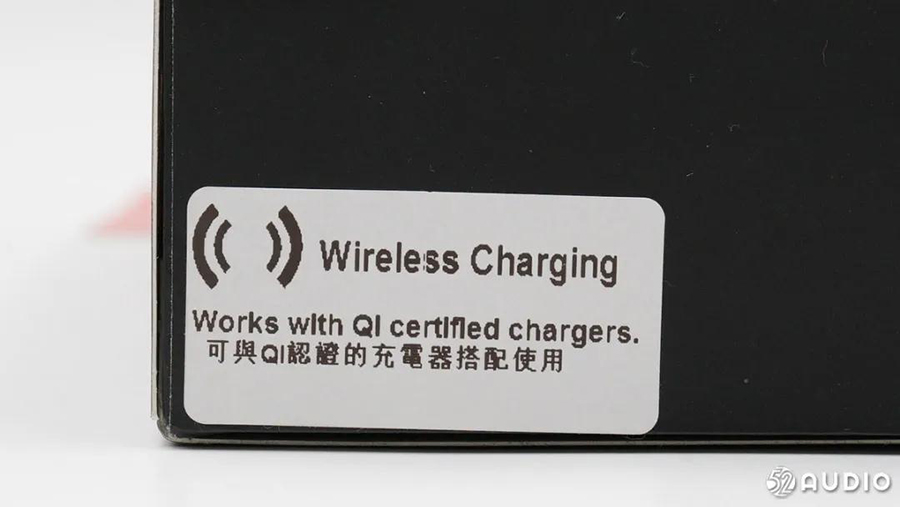

  充电盒底部有一个无线充电的标签,可以与Qi认证的无线充电器给充电盒充电。

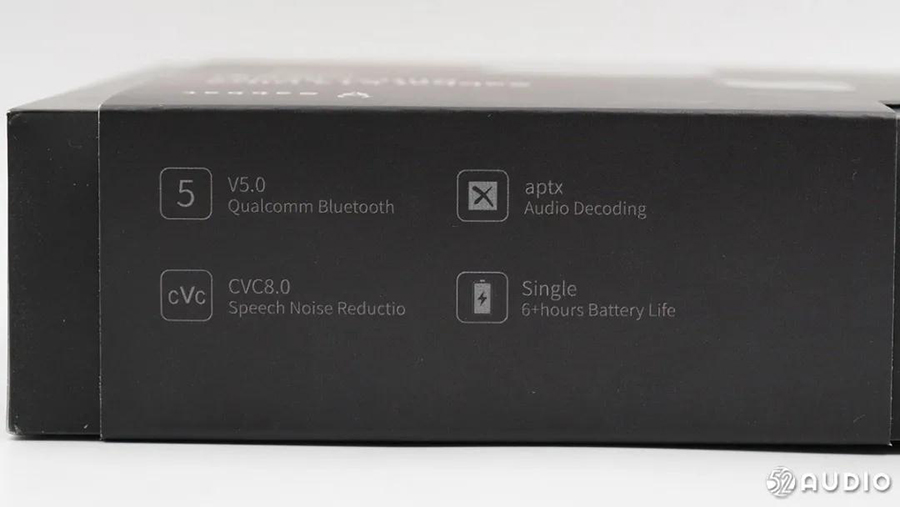

  包装盒顶部信息,耳机支持蓝牙5.0、支持aptX音频解码、支持CVC8.0通话降噪、单耳续航可达6小时。

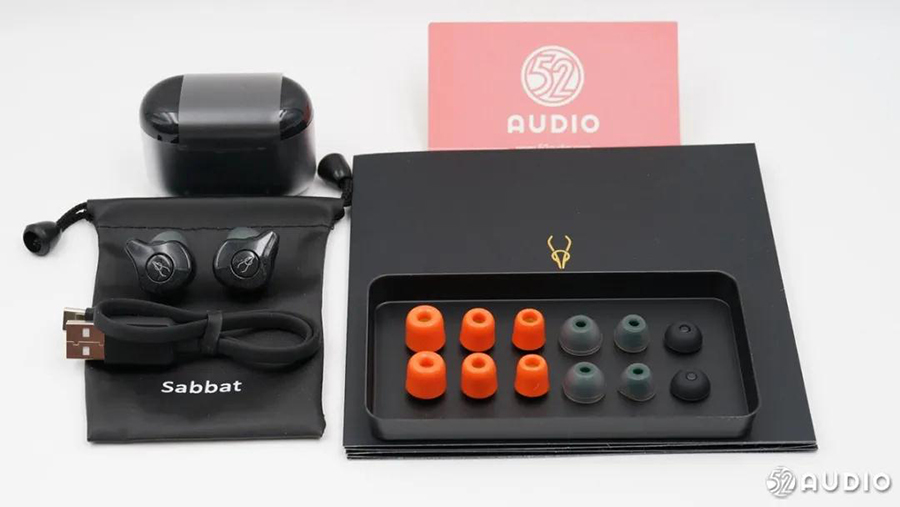

  包装盒内物品,耳机、充电盒、收纳袋、充电线、六对耳塞,以及说明书等。

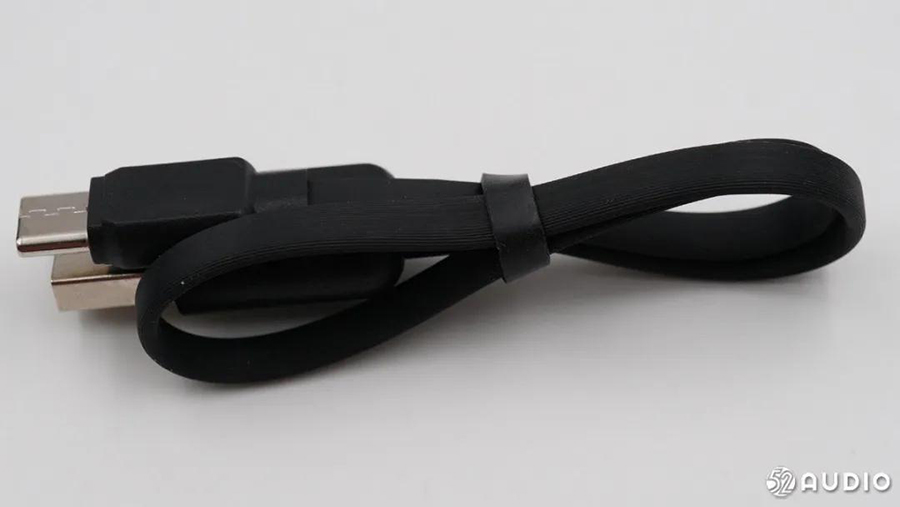

  充电线为扁线,USB-C接口。



  耳机附赠了三对不同尺寸的记忆棉耳塞,用橙色区分,还有三对不同尺寸的普通硅胶耳塞。

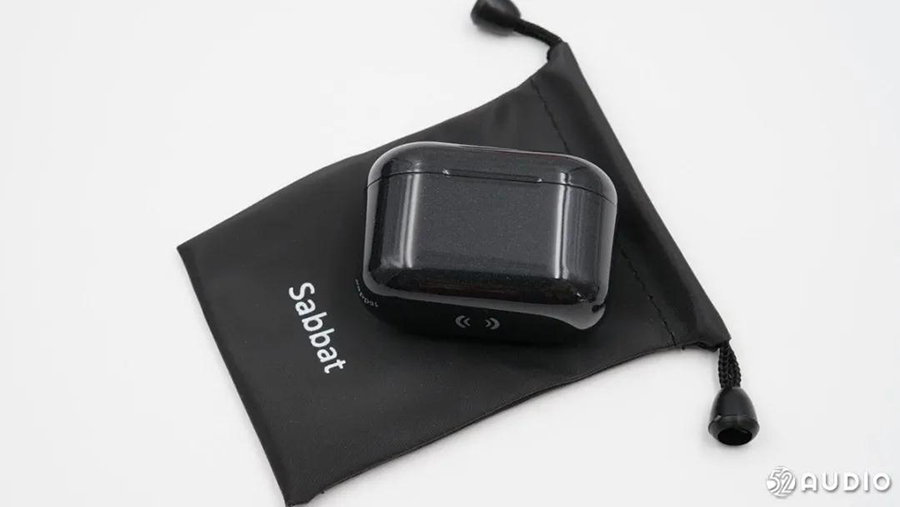

  附赠的收纳袋比较大,上面有魔宴的品牌名“Sabbat”。

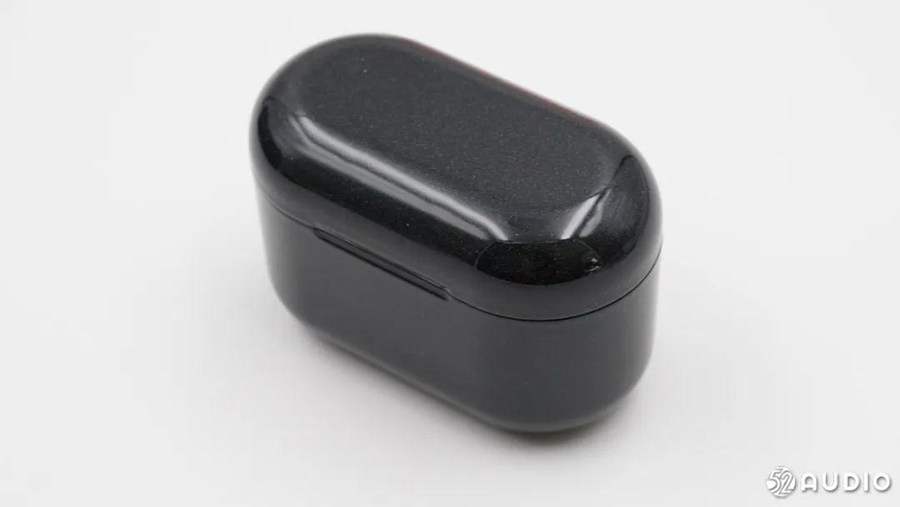

  充电盒正面,没有Logo和字体,表面比较光滑,不是纯色设计,上面有装饰性的白色小斑点。

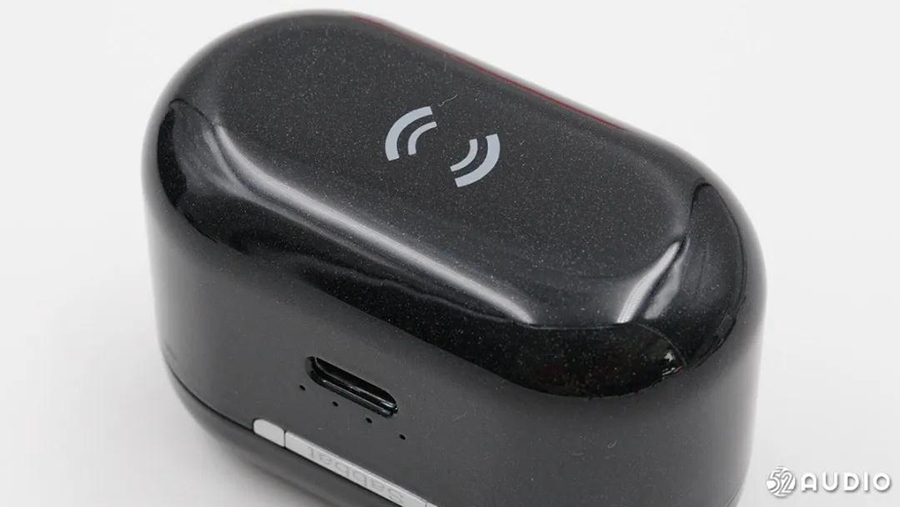

  充电盒底部,有一个标识提示这是无线充电区域,这种外型的充电盒,无线充电线圈放在充电盒底部比较少见。

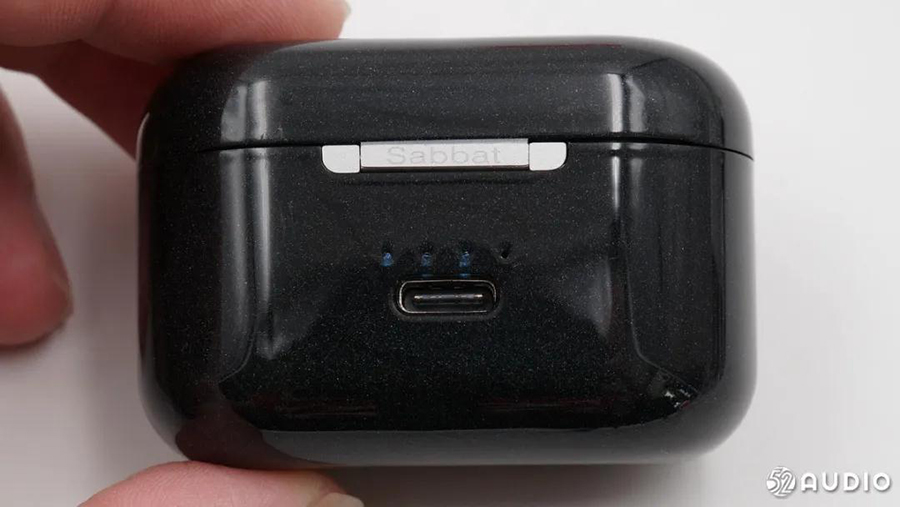

  充电盒背面元素就比较多了,金属合页上有“Sabbat”魔宴的品牌名,下面还有四个电量指示灯以及USB-C充电接口。

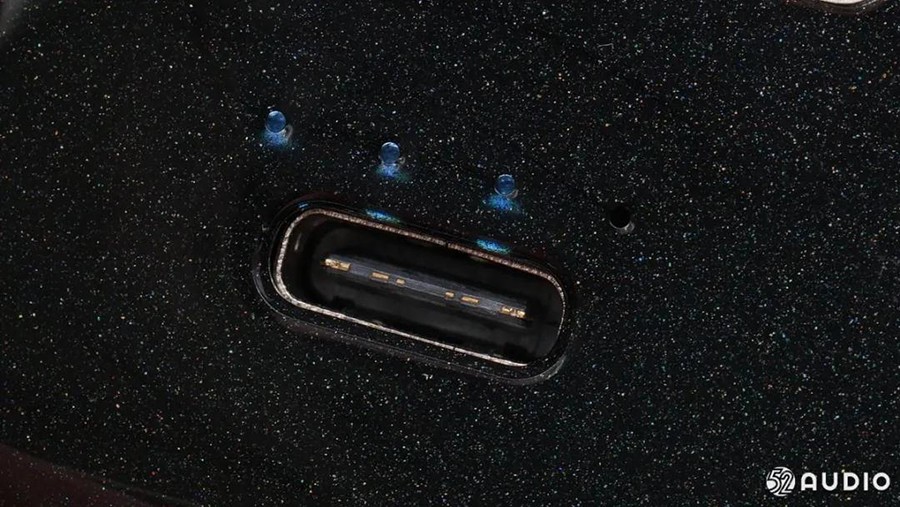

  电量指示灯及USB-C充电接口特写,近距离可以看清充电盒上类似星空的设计。

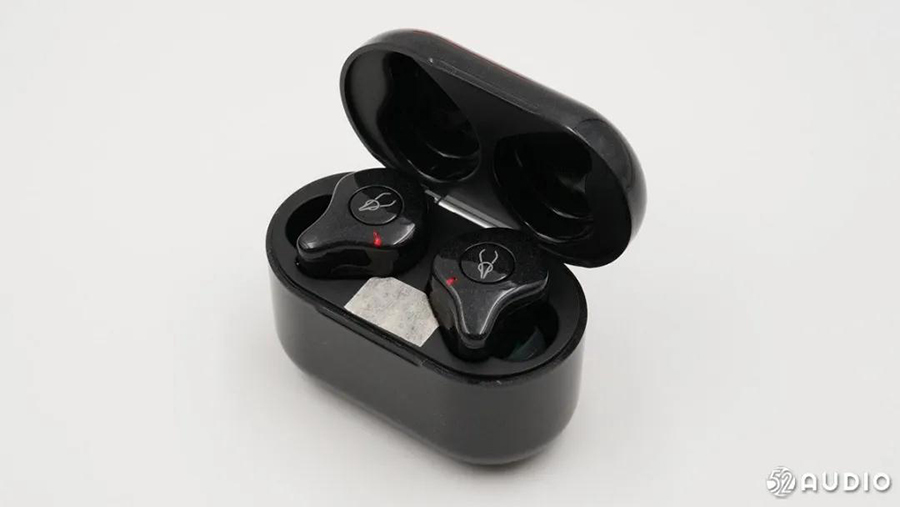

  耳机在充电盒的状态。

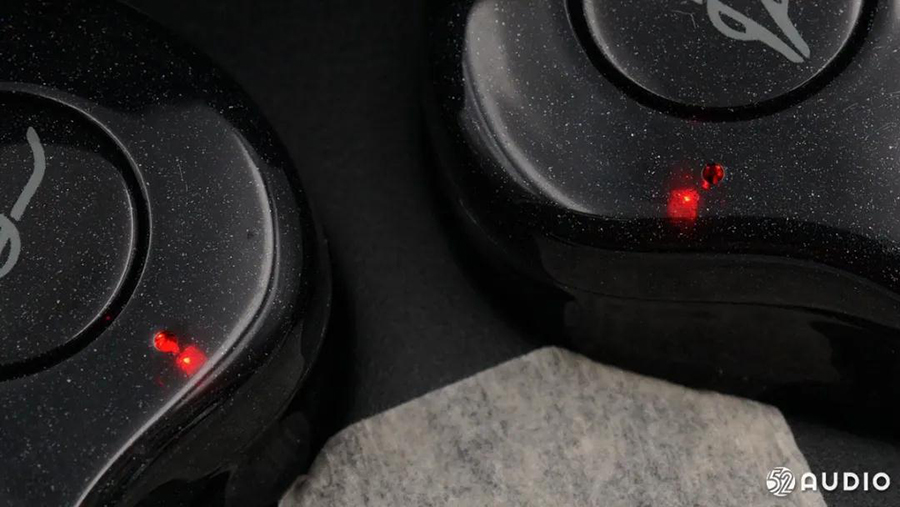

  耳机的壳体是半透明的,可以看到里面的LED指示灯。

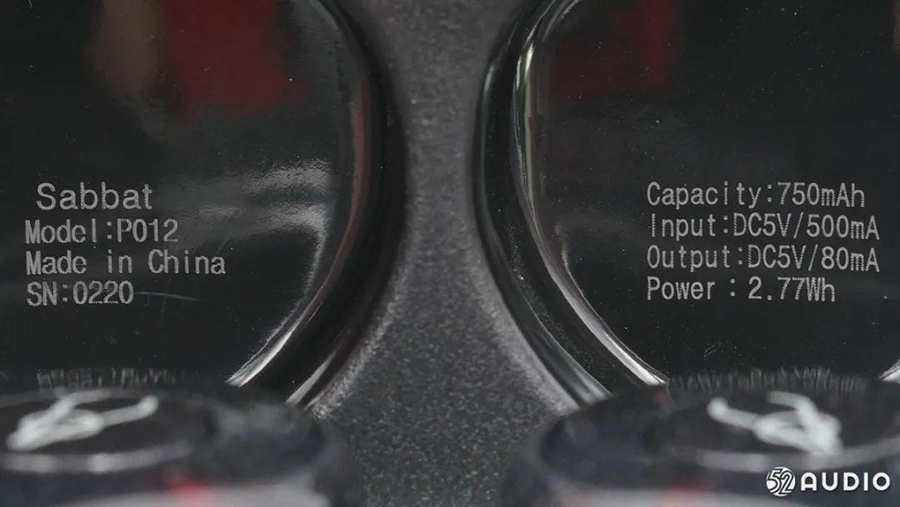

  充电盒盖内侧的产品信息,Sabbat魔宴,型号:P012,中国制造,充电盒电池容量750mAh,输入:DC5V/500mA,输出:DC5V/80mA,2.77Wh。

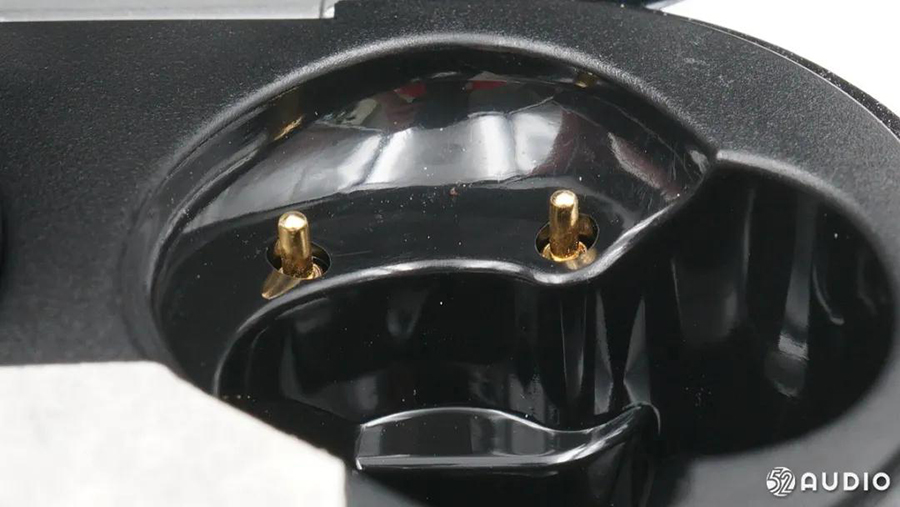

  充电盒座舱的充电顶针特写。

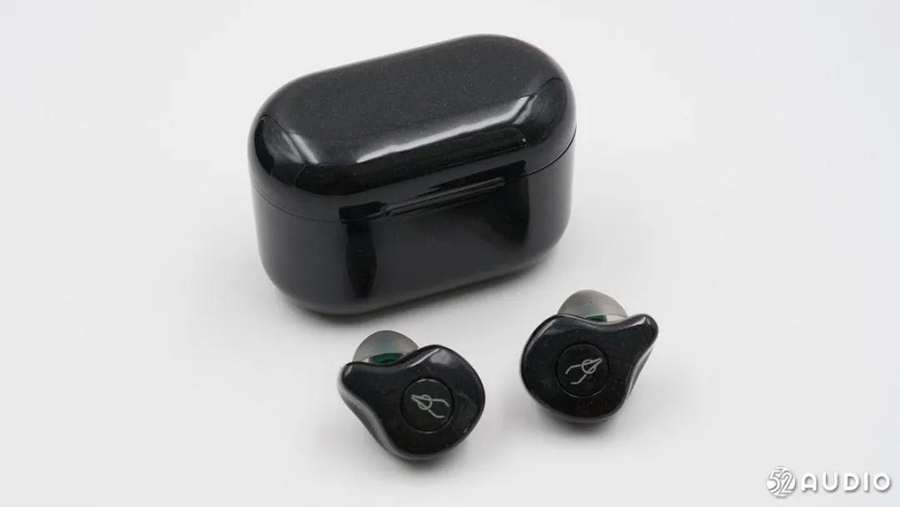

  耳机和充电盒。



  充电盒与耳机共重:55.6克。



  充电盒单重46.7克。

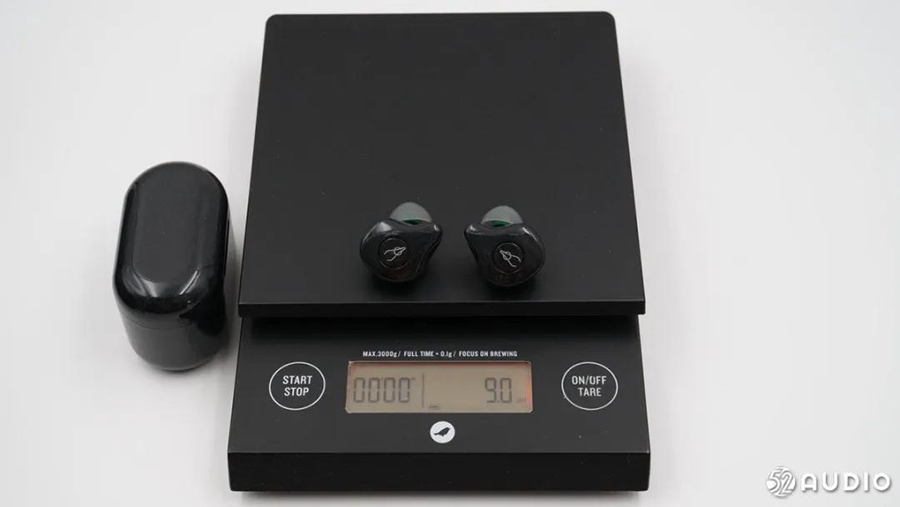

  左右耳机共重9.0克,在入耳式耳机里算是比较轻的了。

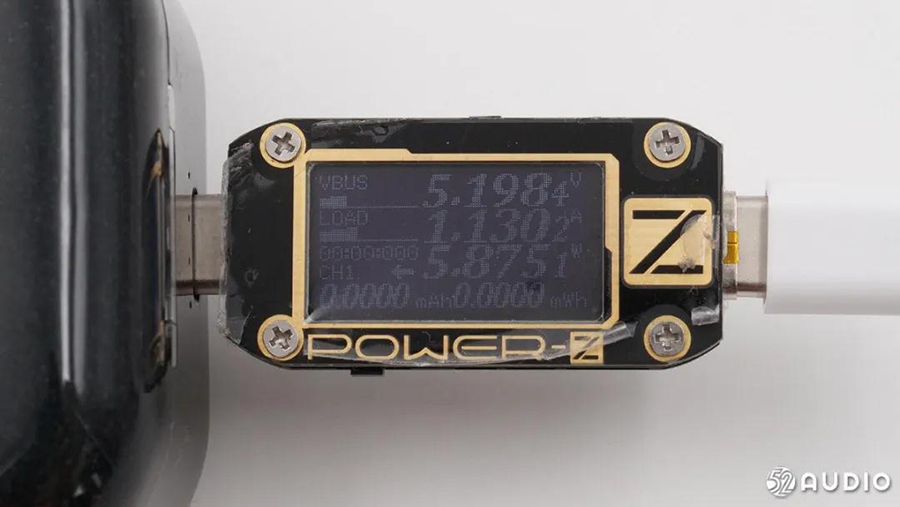

  我爱音频网采用ChargerLAB POWER-Z KM001C 对魔宴 E12 Ultra进行有线充电测试,功率约为5.9W,充电速度较快。

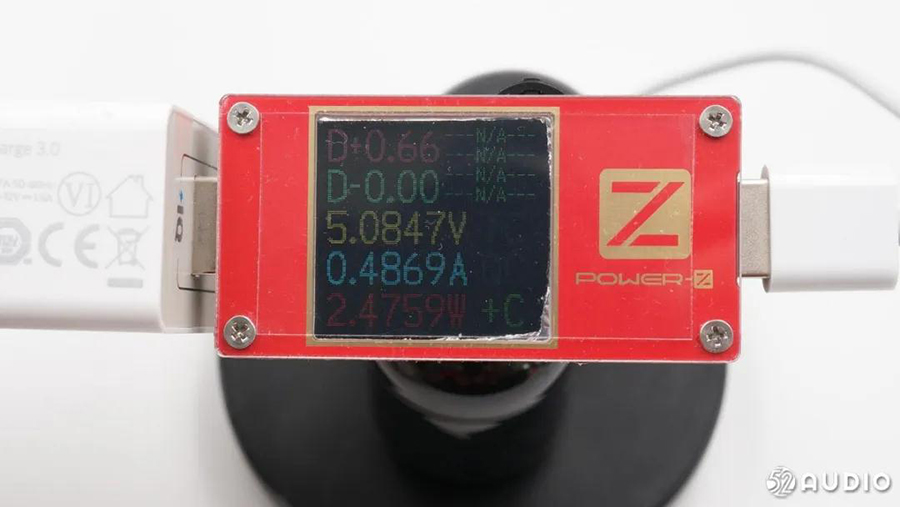

  我爱音频网采用ChargerLAB POWER-Z KT001 对魔宴 E12 Ultra进行无线充电测试,功率约为2.5W。


二、Sabbat魔宴 E12 Ultra 拆解

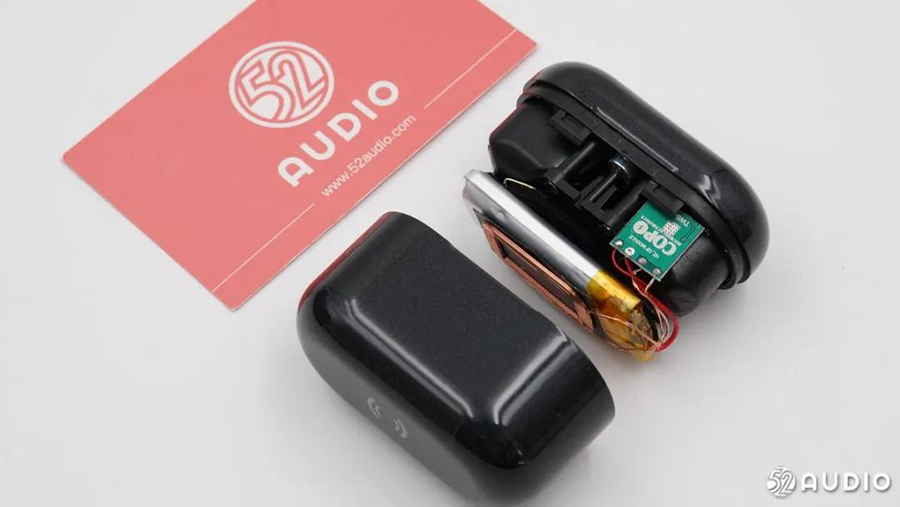

  撬开充电盒的外壳,正面有一块管理无线充电的小PCB板。



  背面可以看到内部的结构为上下分层。


  无线充电线圈和电池位于底部。


  盒盖和金属合页采用两颗螺丝固定。



  无线充电线圈粘贴在电池上。



  无线充电线圈特写。

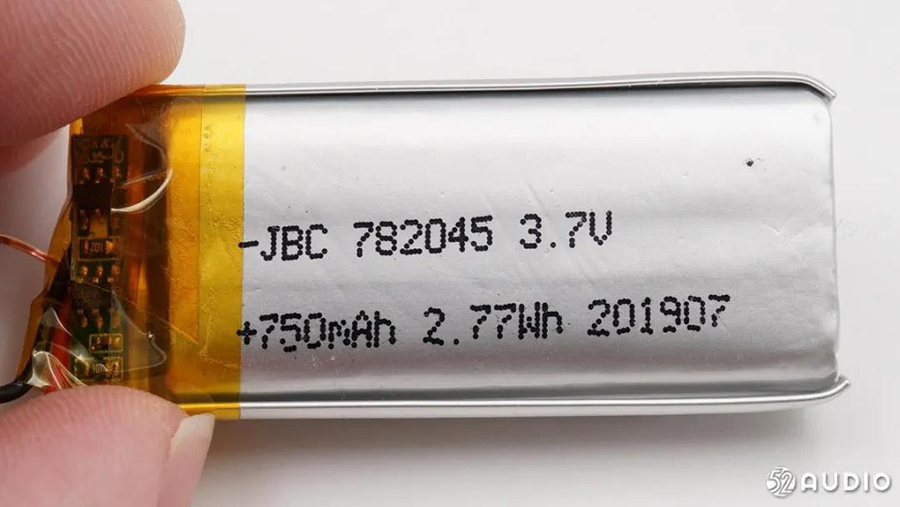

  充电盒电池信息,JBC,782045,3.7V,750mAh/2.77Wh。生产日期为2019年7月。

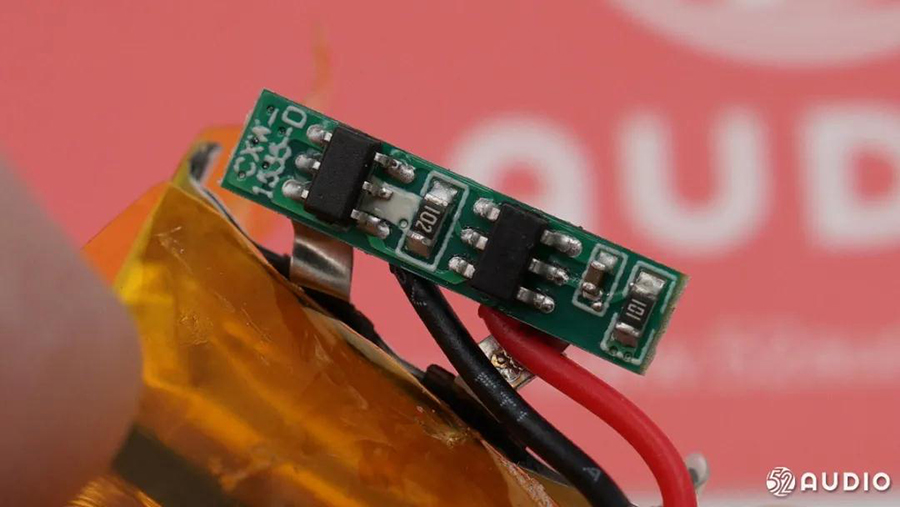

  电池保护电路特写。

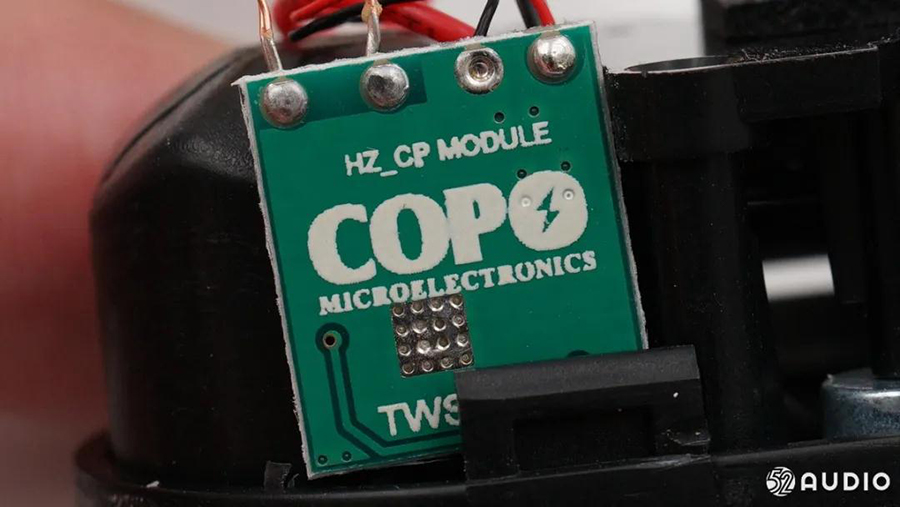

  无线充电接收端来自南京酷珀微电子。

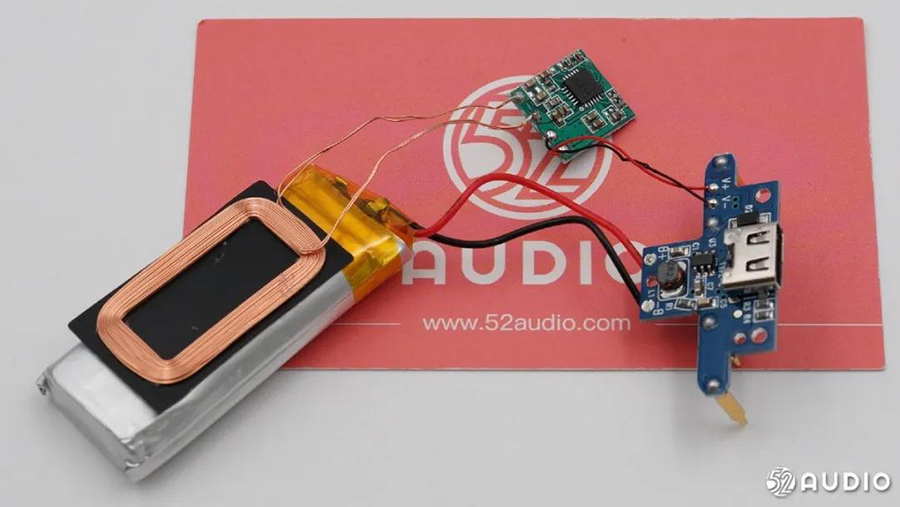

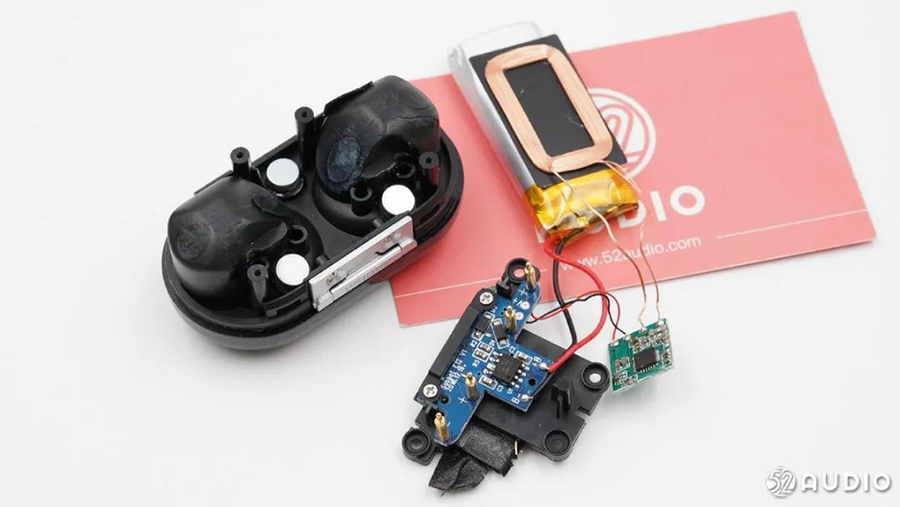

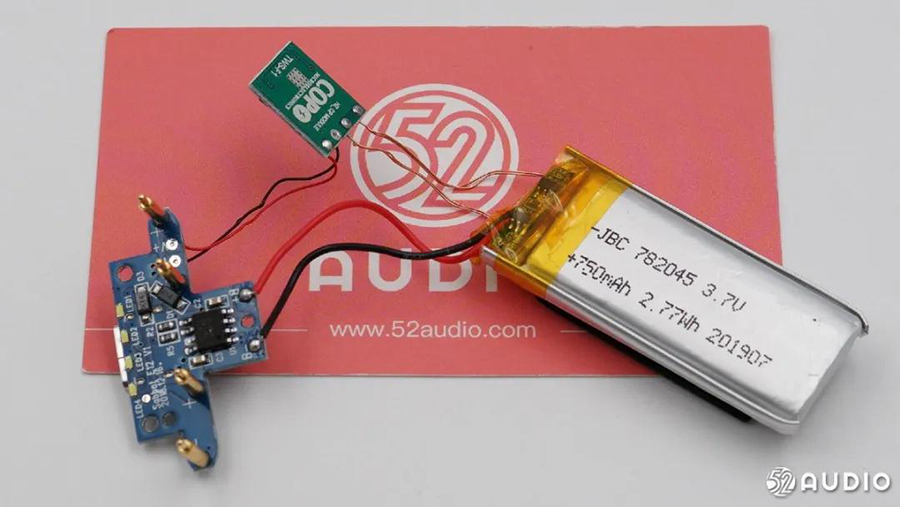

  充电盒内部结构一览。



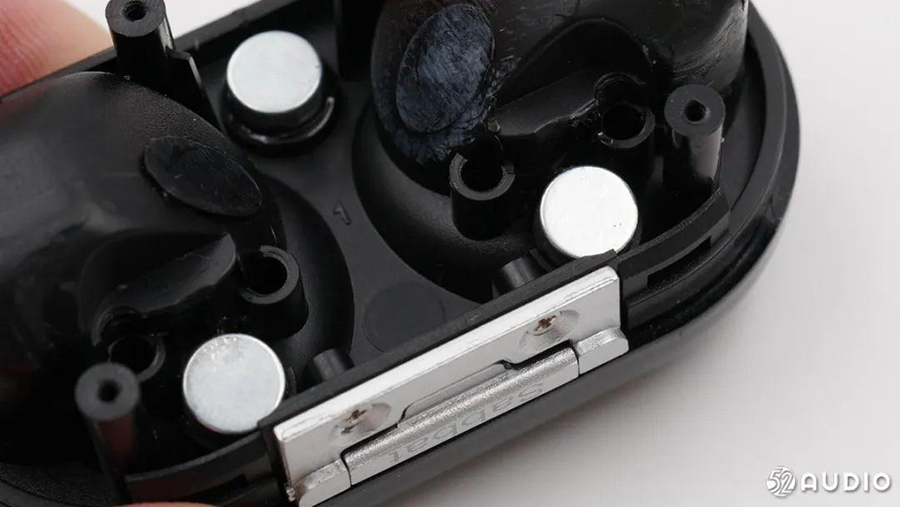

  充电座舱内侧有三个圆柱体磁铁,下面的两个吸附耳机,上面的一个吸附充电盒盖。

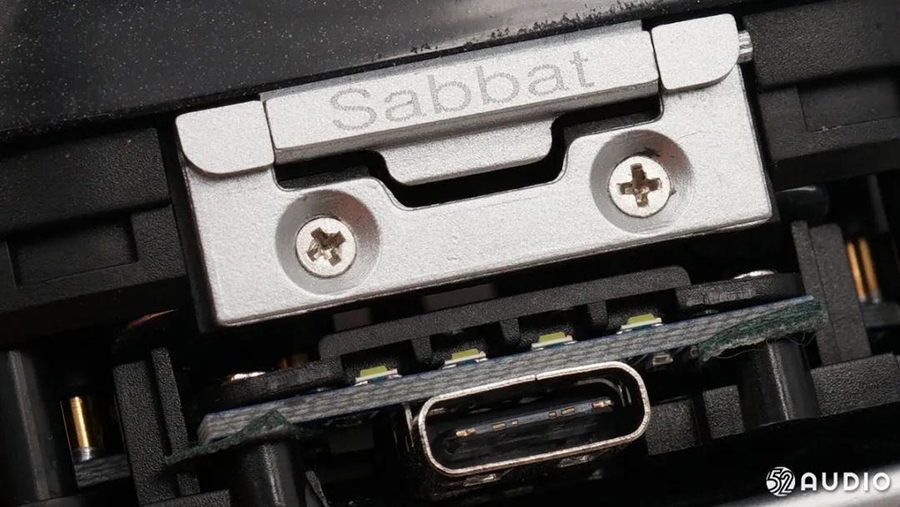

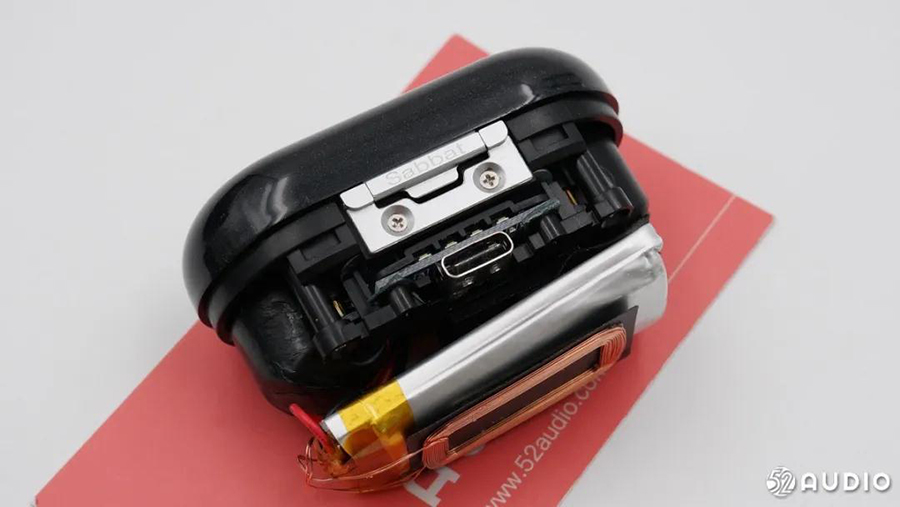

  充电盒背部充电接口上方有一塑料挡板,被两颗螺丝固定。




  从这个角度看过去,这块塑料挡板不仅起到固定作用,还是LED指示灯的遮光罩,防止漏光。

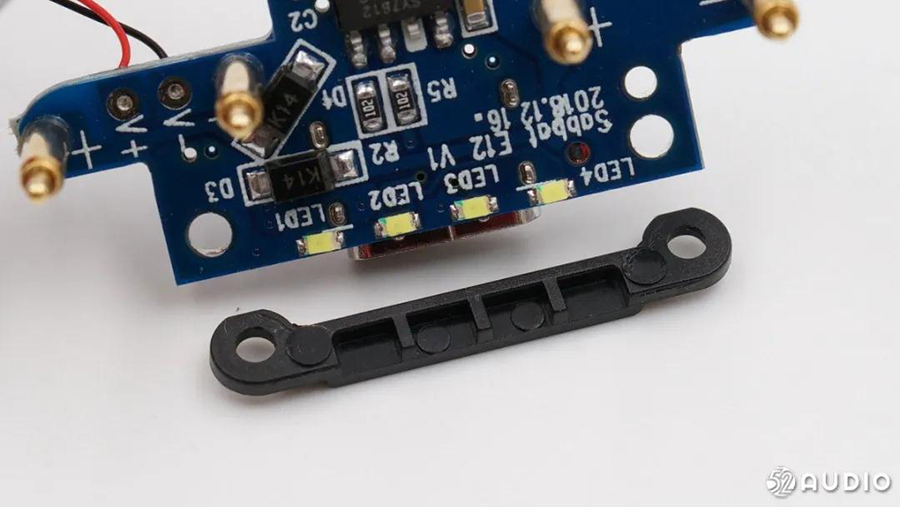

  卸下挡板,每个LED灯都有独立区域,主板上共有四颗LED电量指示灯。



  充电仓内部电路结构背面特写。



  充电仓内部电路结构正面特写。

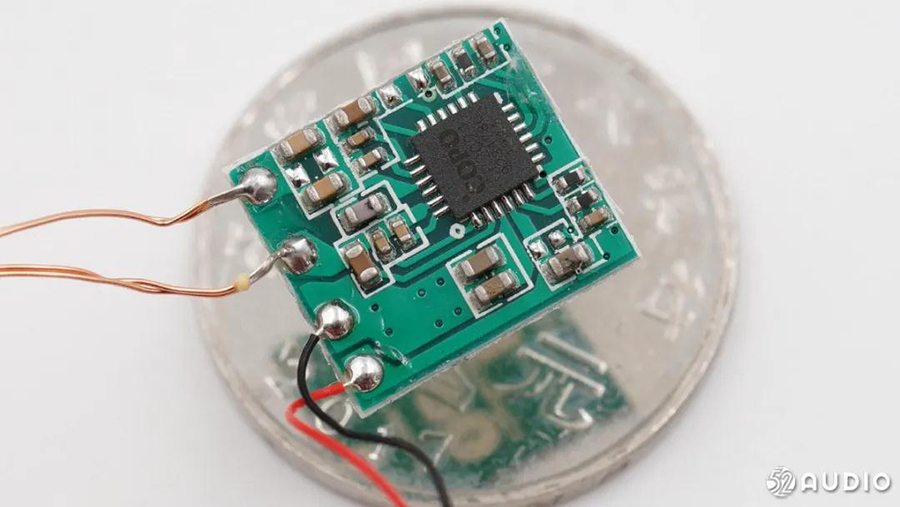

  无线充电小板与一元硬币的尺寸对比。

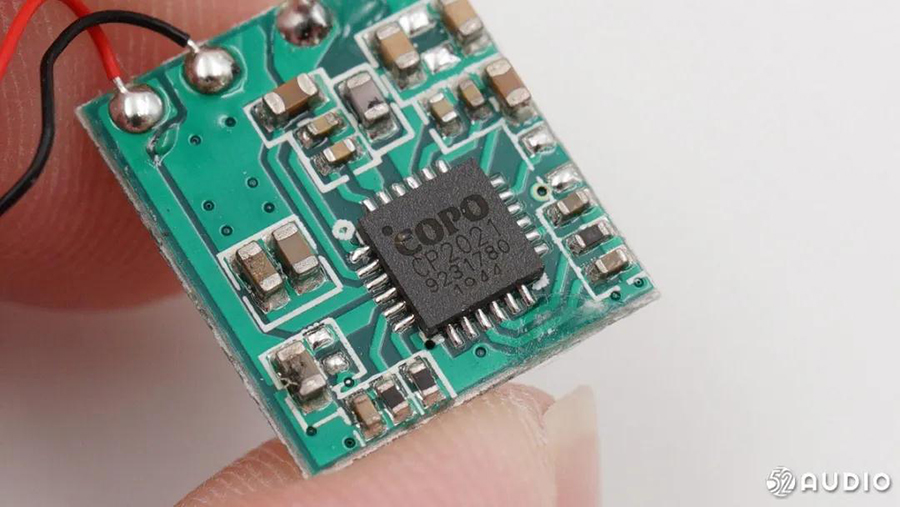

  酷珀微 CP2021高集成度2.5W无线功充电接收芯片,符合WPC 1.2.4版本Qi协议;输出电压5V,输出电流可调,最大可到500mA;集成外部电源输入检测功能;集成过温,过压和输出过流保护;集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。

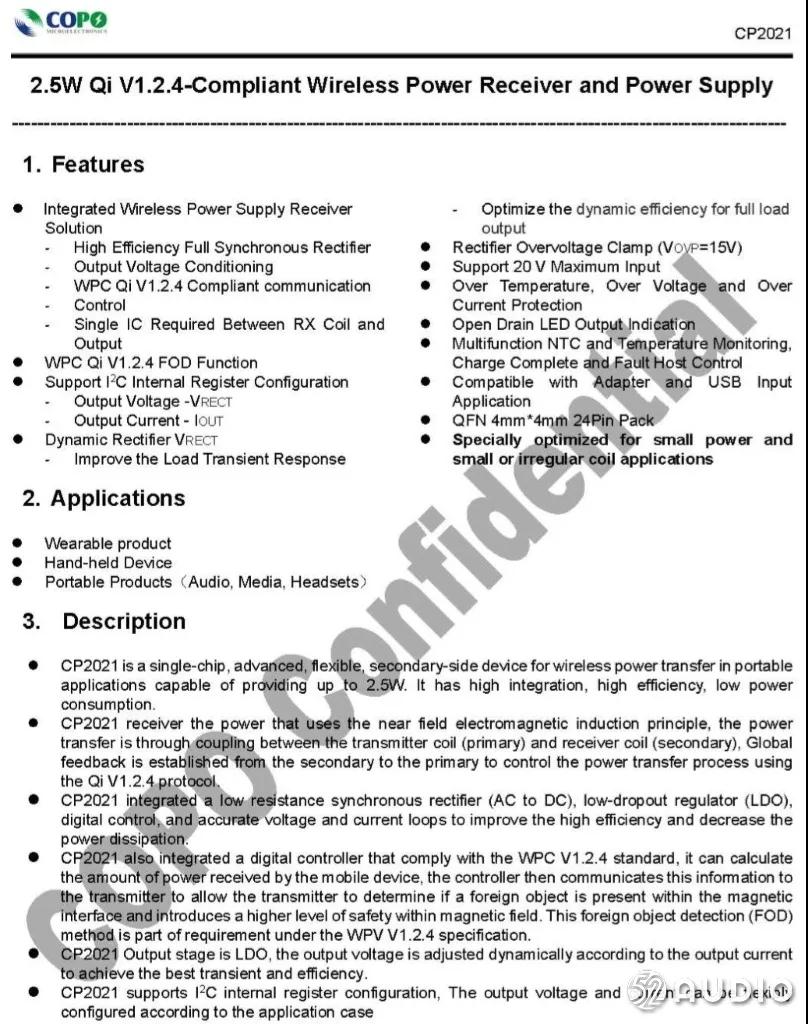

  酷珀微 CP2021 详细资料。



  LED电量指示灯特写。

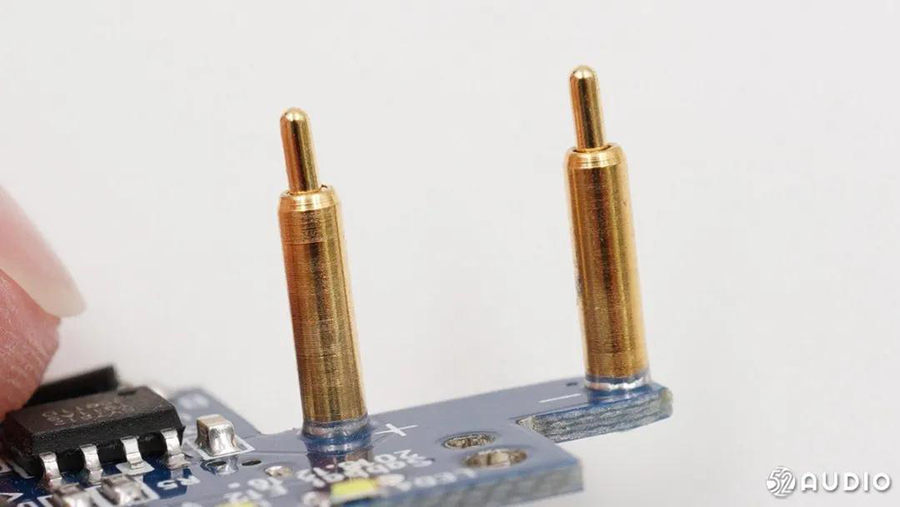

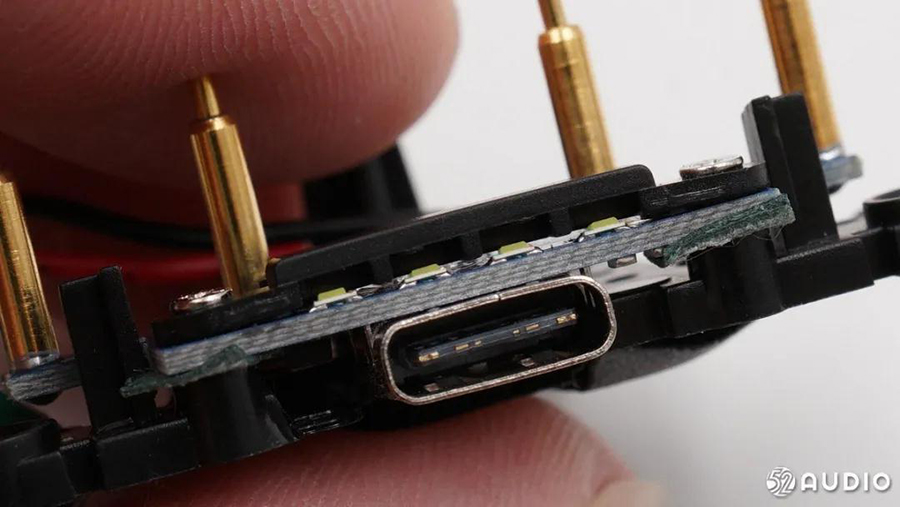

  两根较长的镀金充电顶针。



  钰泰 ETA7014 36V耐压 高侧过压保护IC,用于充电盒输入保护。


  据我爱音频网拆解了解到,漫步者,JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

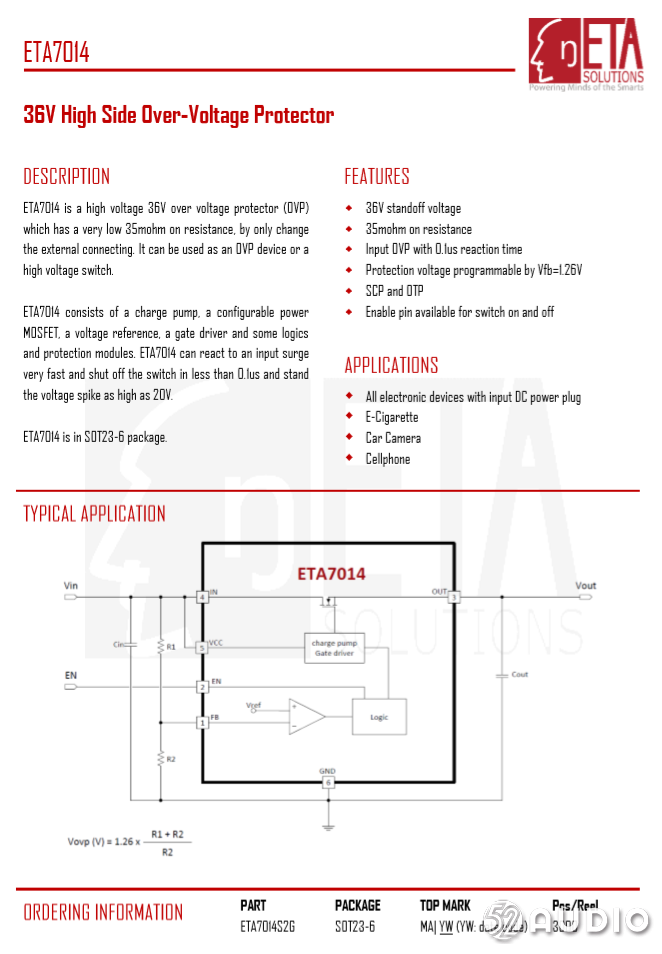

  钰泰 ETA7014 详细资料。

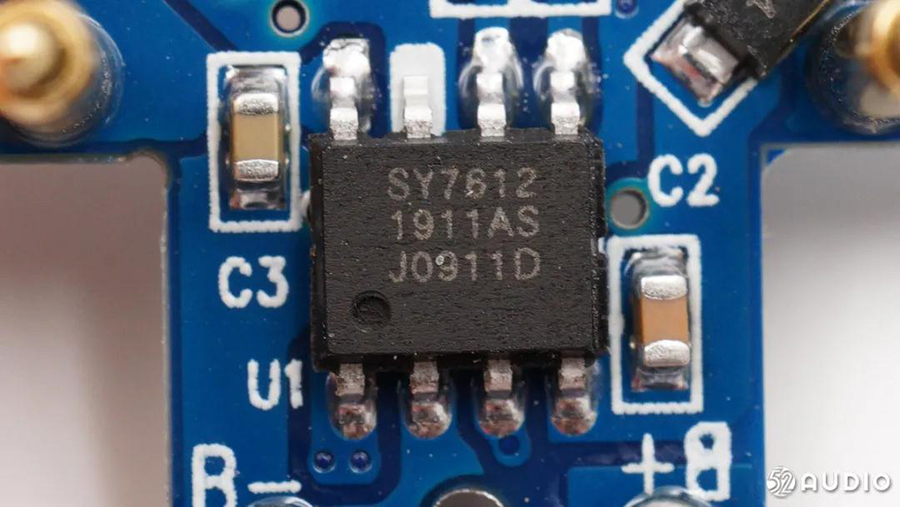

  思远半导体SY7612充电、升压整合单芯片,充电电流可调,同步升压效率高,静态功耗低,提高电池使用寿命。

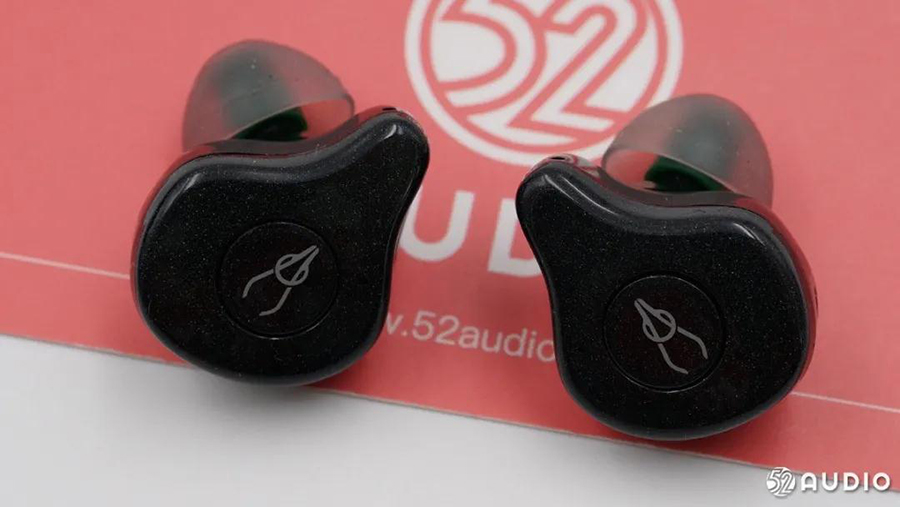

  下面开始拆解耳机,魔宴的TWS耳机产品大都是这种外形设计,有一定的辨识度。

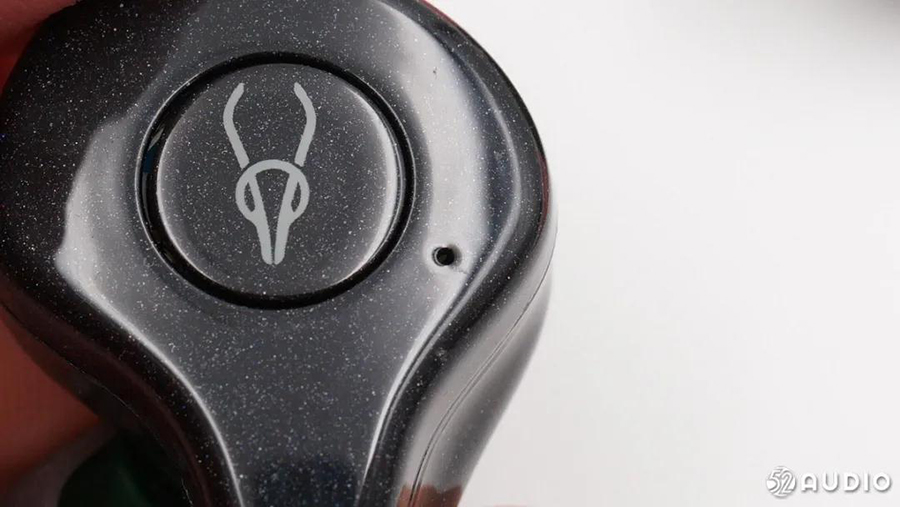

  耳机支持按键控制,上面有魔宴的品牌Logo。耳机腔体与充电盒外壳一样,是类似星空的设计元素。

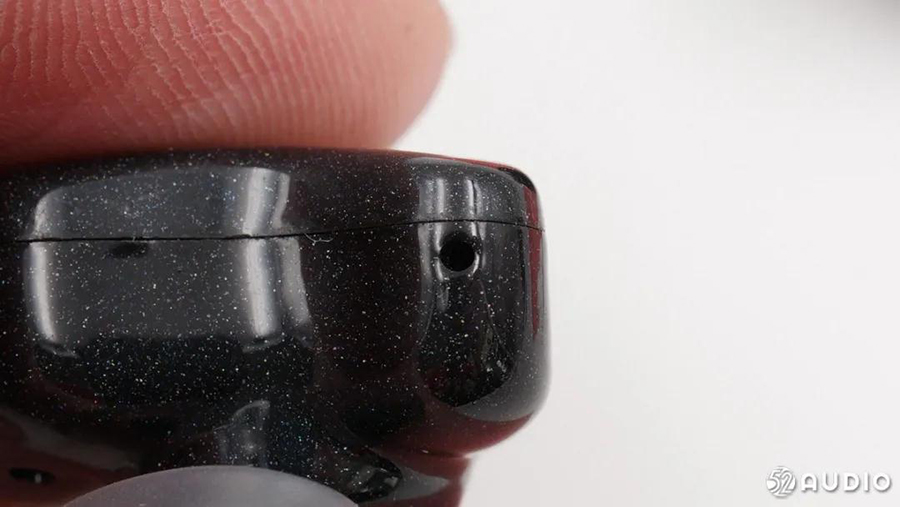

  耳机外壳上有一个麦克风拾音孔,收集环境噪音,同时这里也是LED指示灯所在的位置,外壳可以透光。

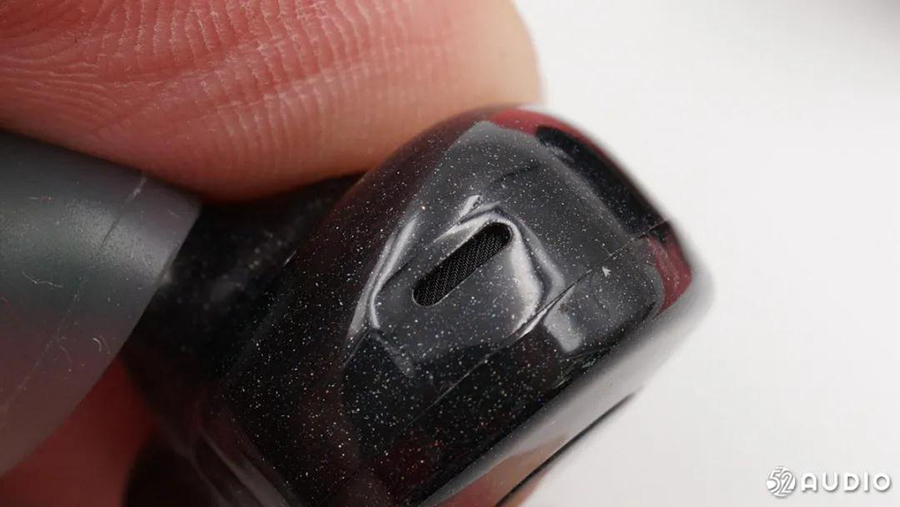

  耳机前端的麦克风开孔,主要用来收集人声,内有金属防尘网。



  耳机底部的泄压孔。

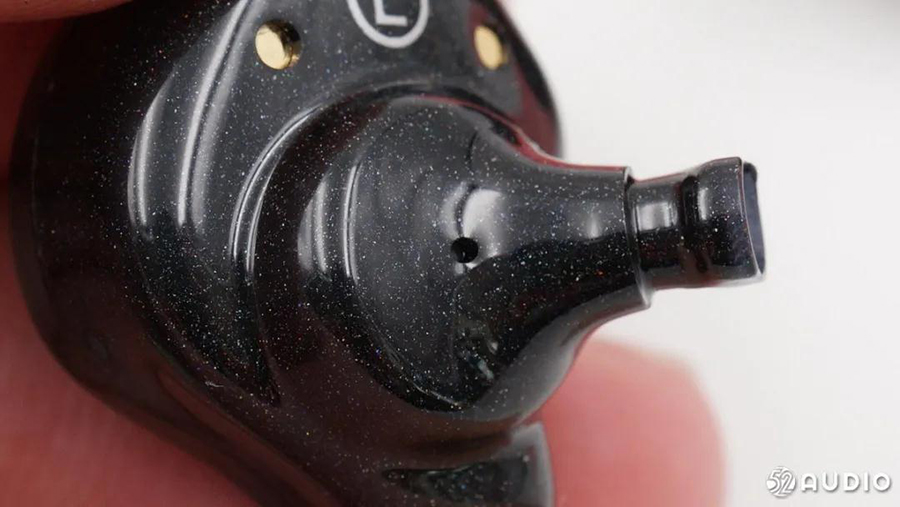

  入耳处有一个调音孔。

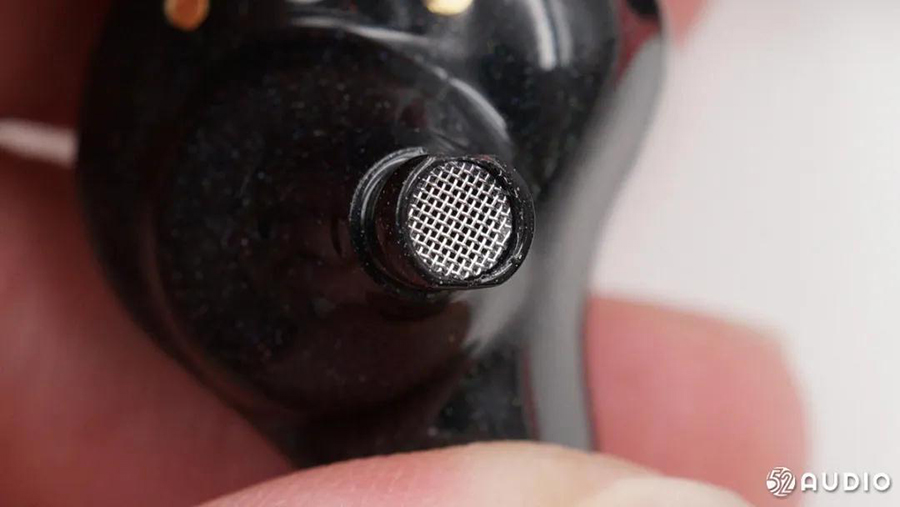

  出音孔处的金属防尘网。

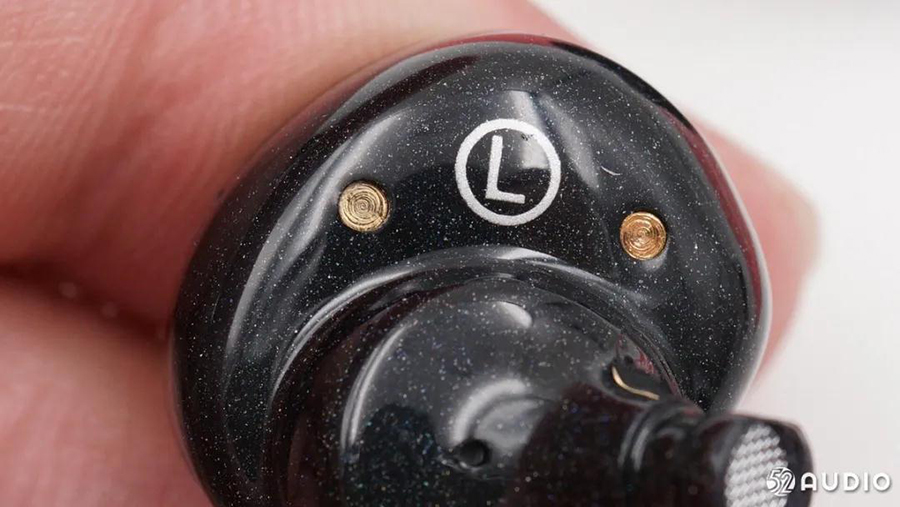

  耳机内侧的充电触点,还印有L/R左右标识。

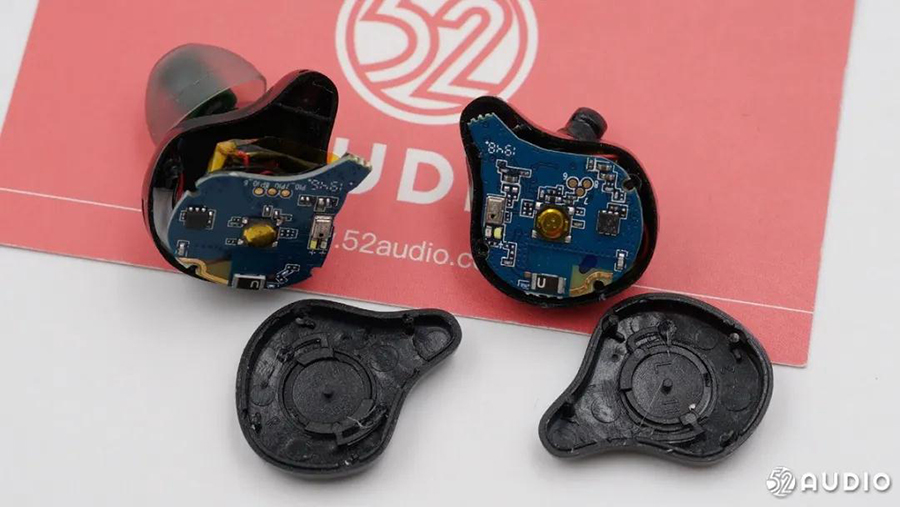

  拆下耳机外壳,可以看到内部结构。

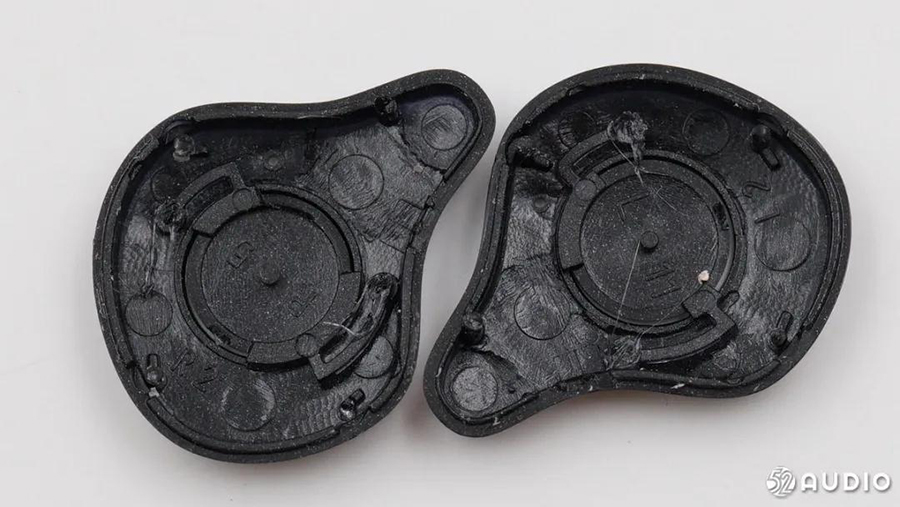

  耳机外壳内侧,除了按键外没有特殊设计。



  音腔上有一块盖板,独立密封。



  撬开盖板,可以看到内部结构。

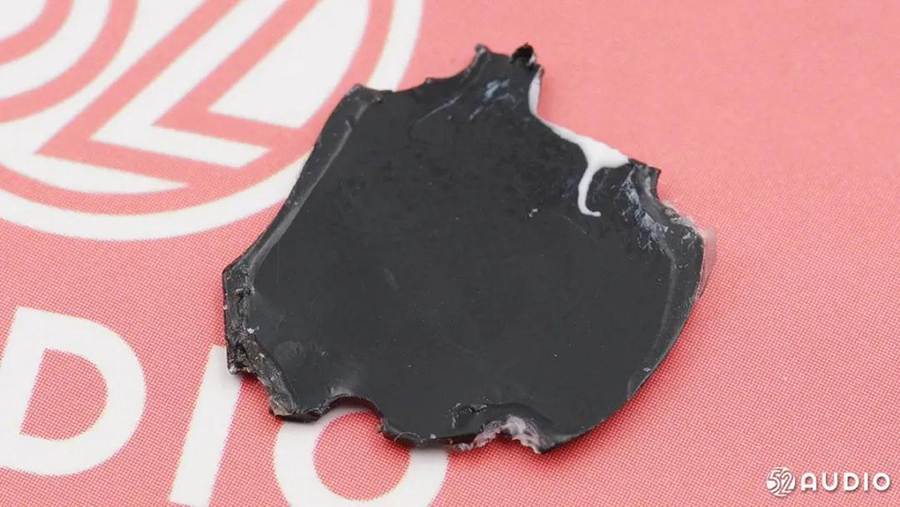

  塑料密封盖板特写。

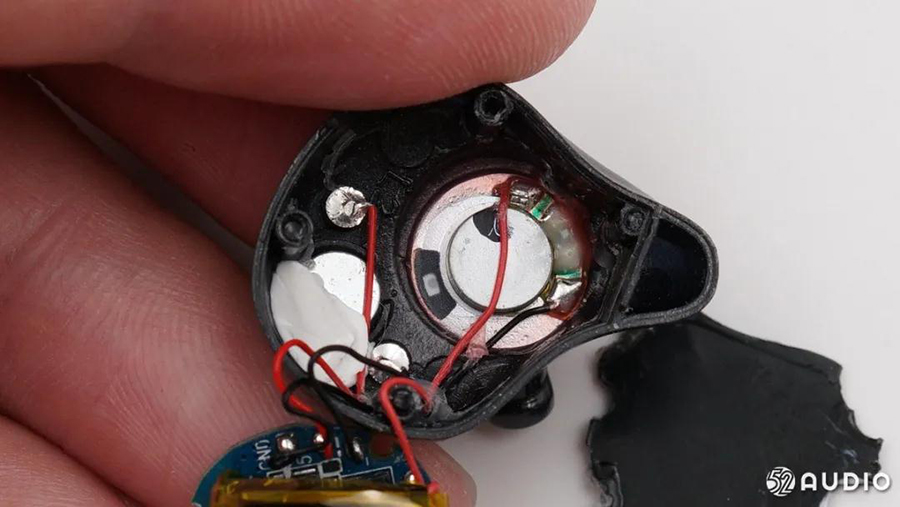

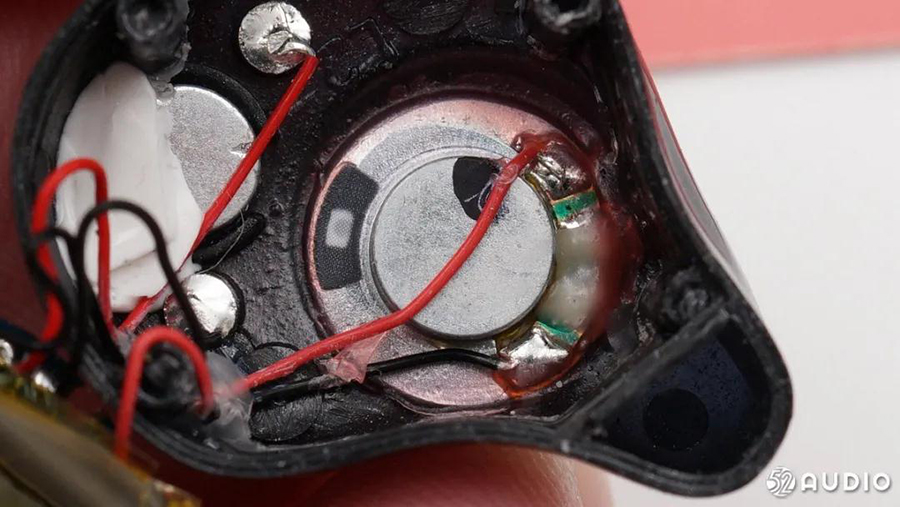

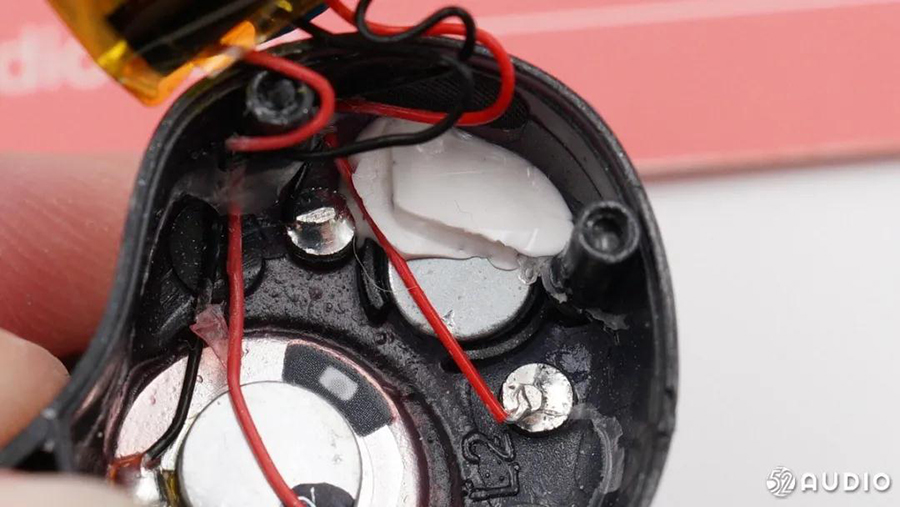

  音腔一侧白色的密封胶,下面是吸附充电盒的磁铁,两边是充电触点。



  扬声器特写。

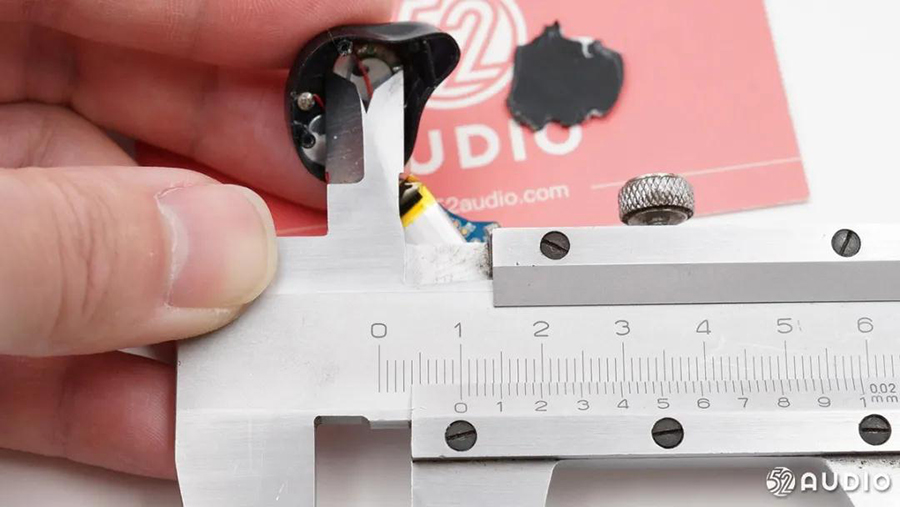

  扬声器尺寸,10mm。

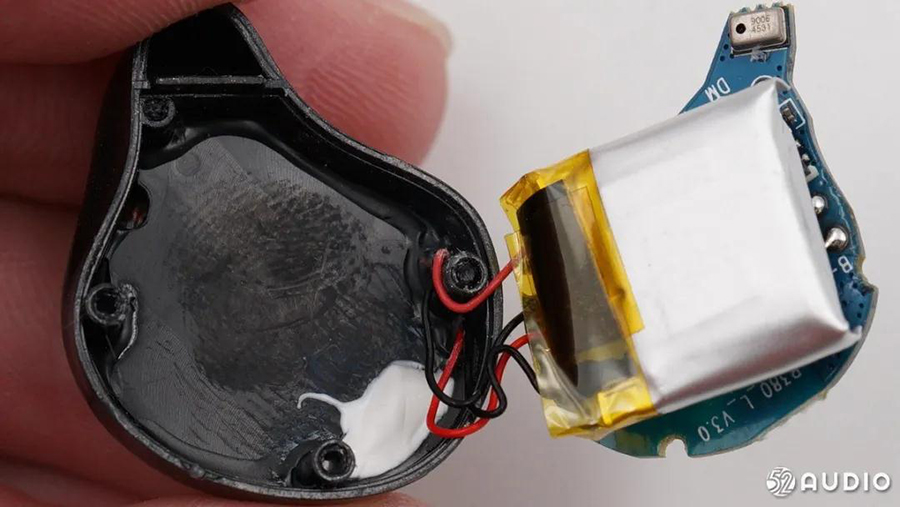

  耳机主板和电池与一元硬币的尺寸对比。



  耳机采用了软包电池,型号JBC 391313,50mAh,3.7V/0.185Wh。与充电盒电池为同一供应商。



  导线直接焊接在电池正负极上。

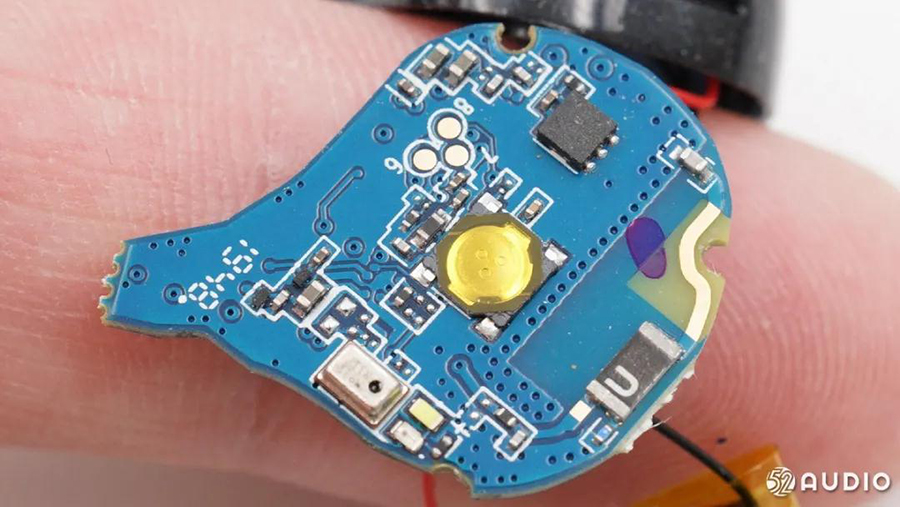

  主板外侧特写,上面有微动按键和MEMS硅麦。

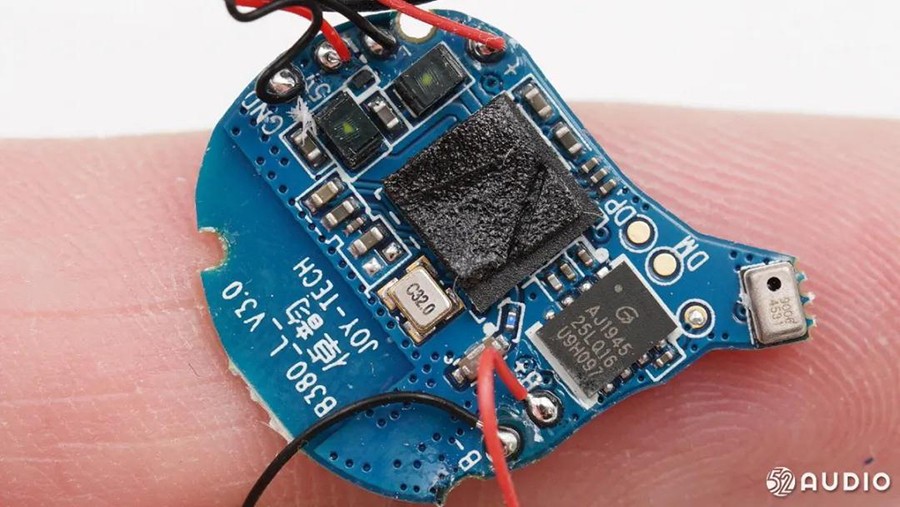

  主板内侧特写。

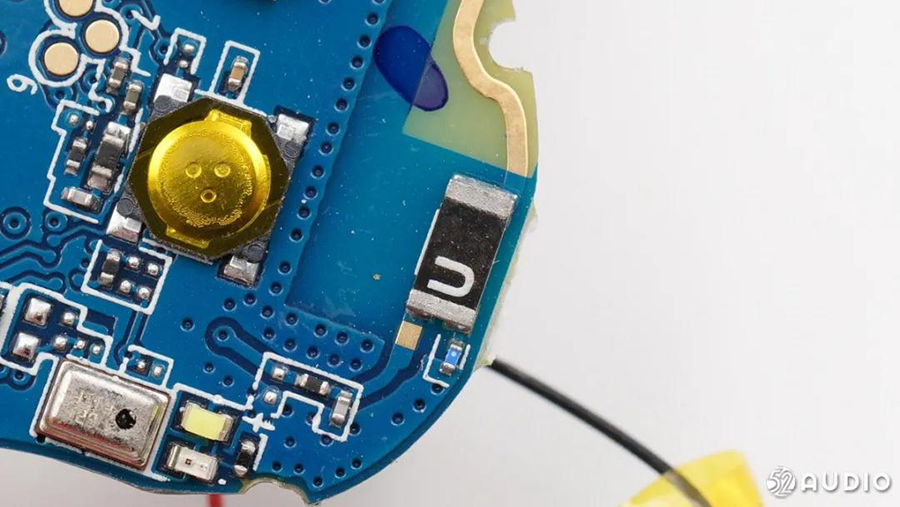

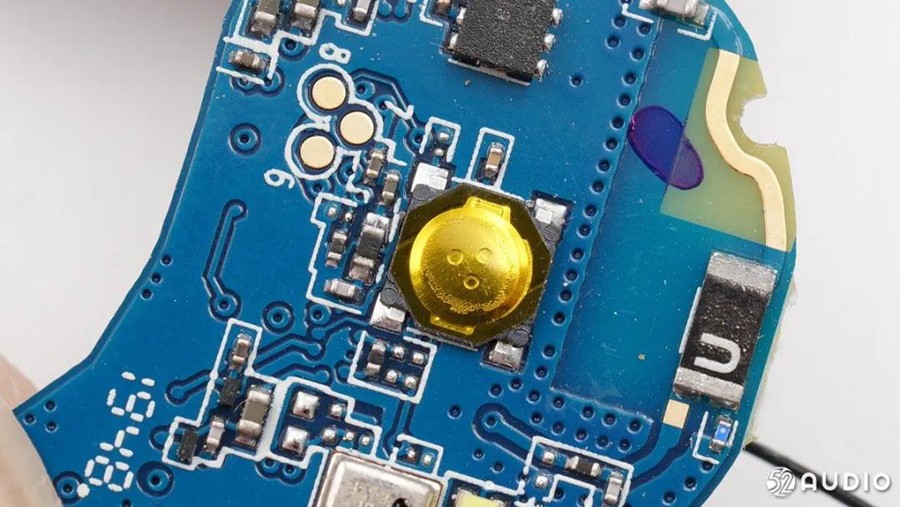

  微动按键特写。



  陶瓷蓝牙天线特写。

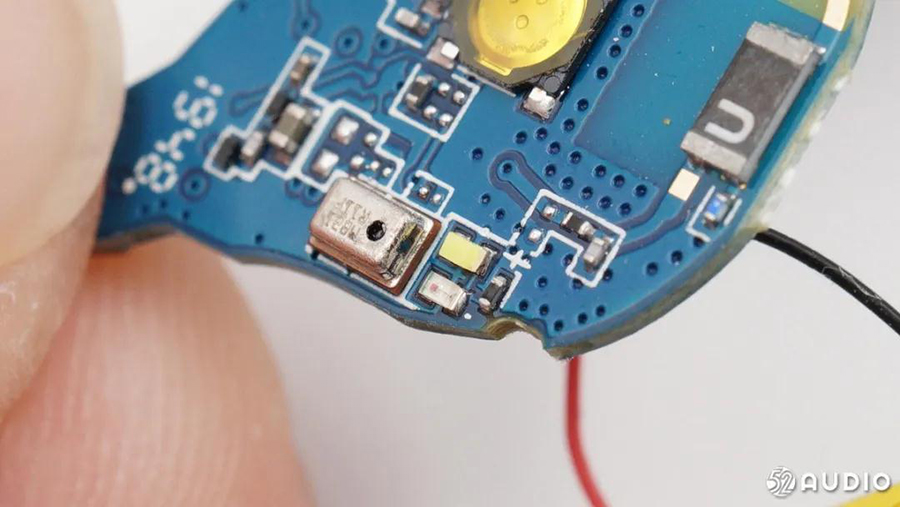

  两颗LED指示灯。

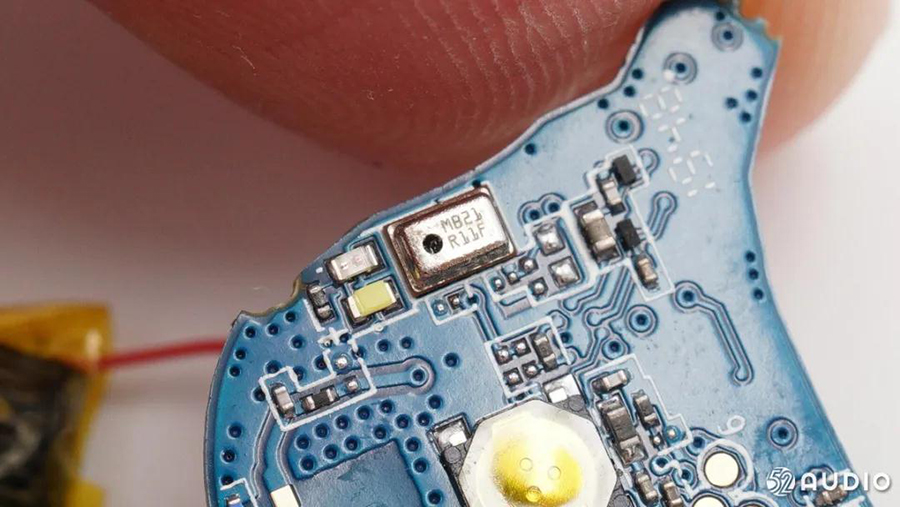

  丝印MB2L RLLF的MEMS硅麦。

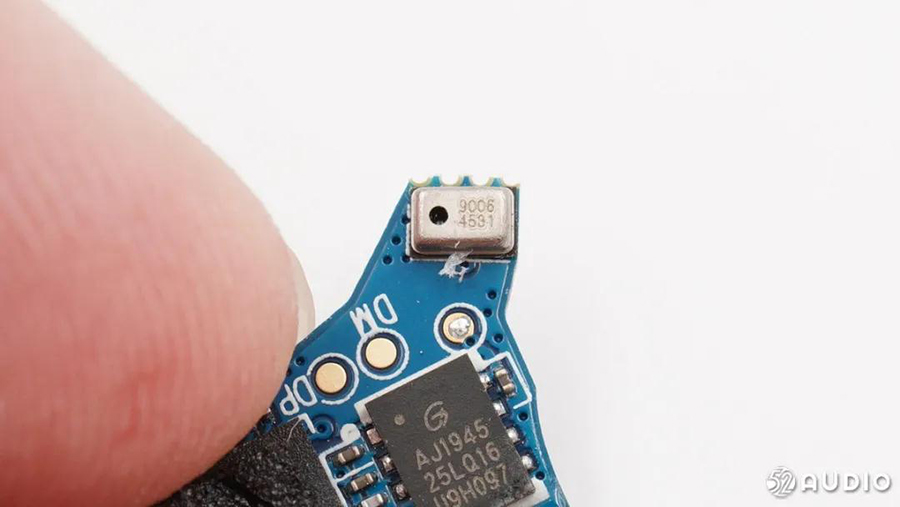

  主板前端,丝印9006 4531的MEMS硅麦。

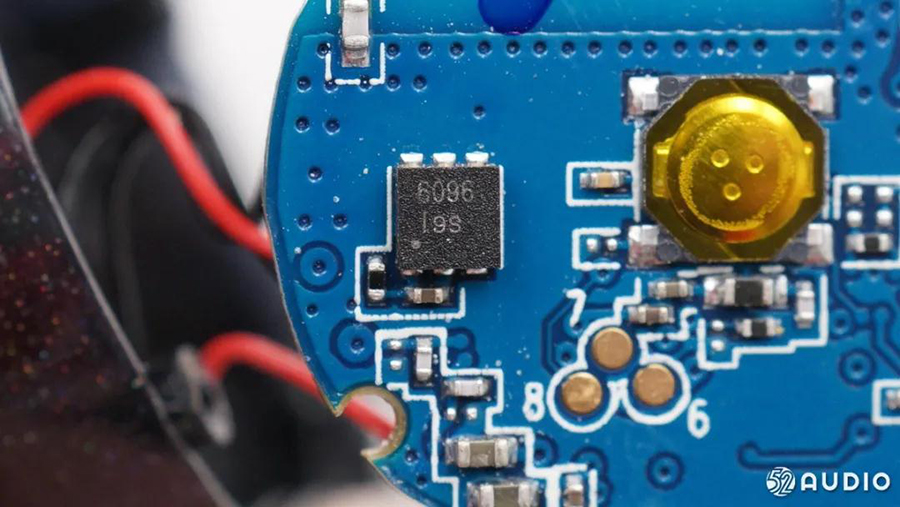

  赛芯微 XB6096 超小封装单节锂电池保护IC,采用DFN2x2封装,用于电池保护。

  据我爱音频网拆解了解到,目前已有QCY、红米、魅族、派美特、索爱、出门问问、漫步者、荣耀等品牌的TWS耳机大量采用赛芯的电池保护方案。

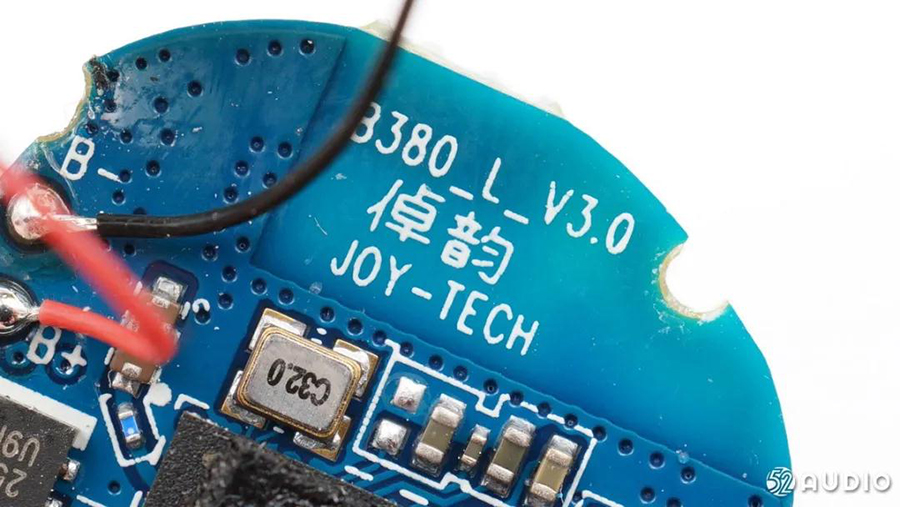

  PCB板上有厂商信息,“JOY-TECH倬韵”,有L/R左右标记。

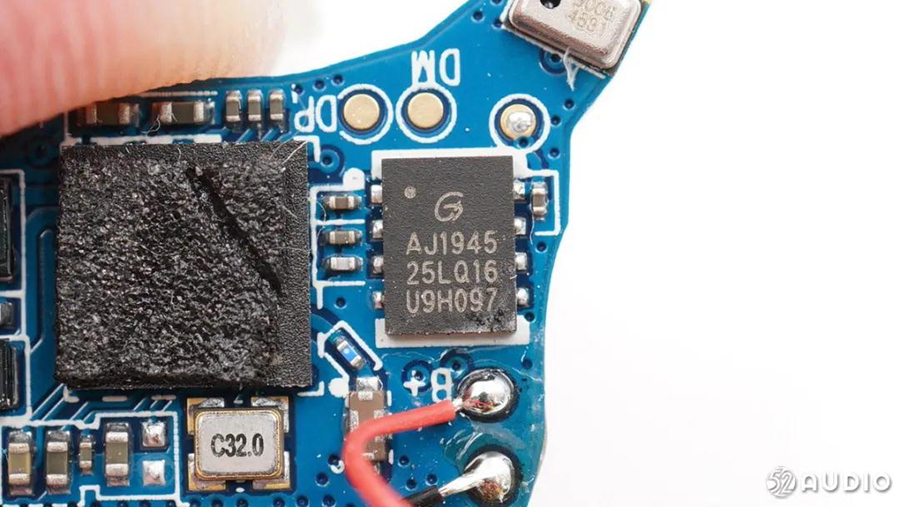

  GigaDevice兆易创新 GD25LQ16C存储器 USON8封装,1.8V供电,16M-bit容量,用于存储耳机配置。

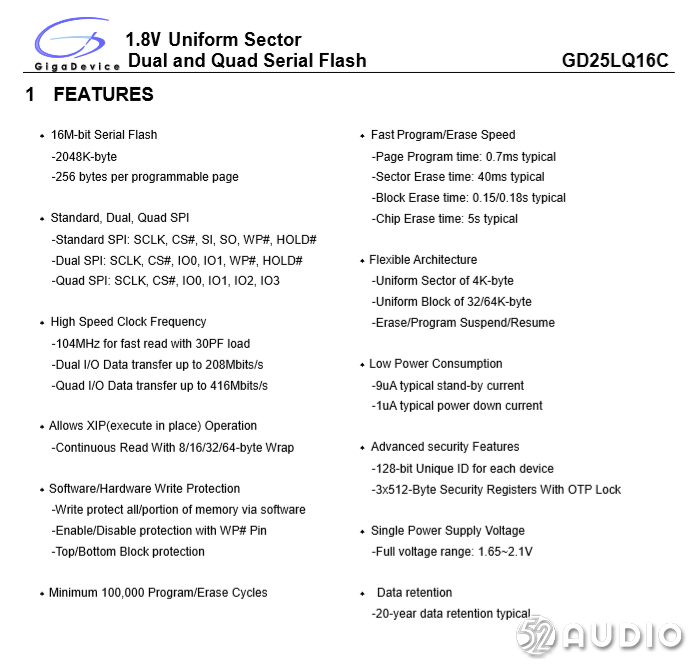

  GigaDevice兆易创新 GD25LQ16C 详细资料。

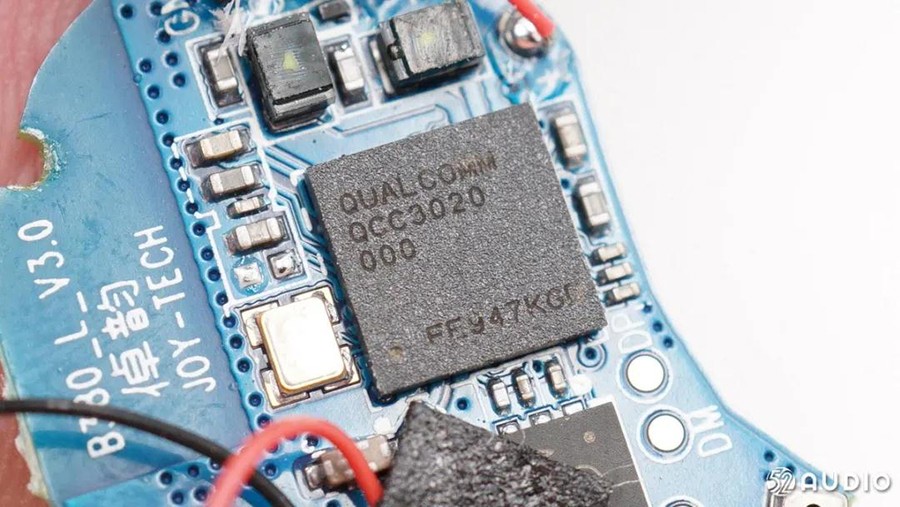

  主控芯片为高通QCC3020。

  高通QCC3020是一款低功耗的蓝牙音频SOC,采用FBGA封装,专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码,延时更低、容错性好,最高可达48KHz的采样频率,解锁音乐的更多细节。除此之外,还支持第八代CVC通话环境降噪,通过算法精确识别背景噪音并消除,通话体验更纯净。

  据我爱音频网拆解了解到,
BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案

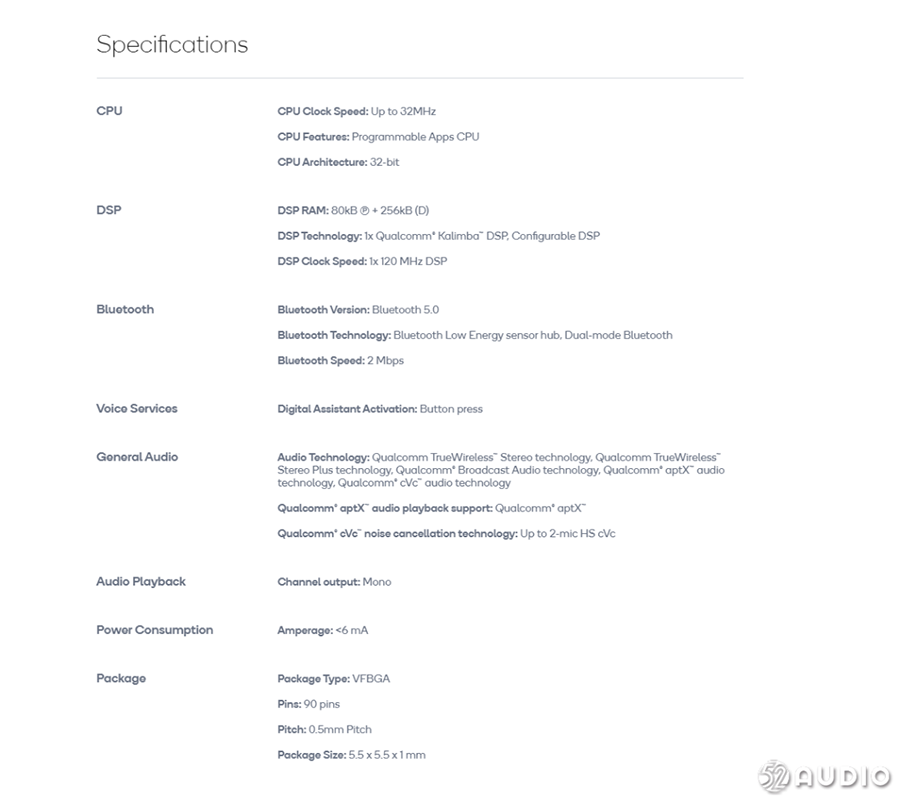

  高通QCC3020资料图。

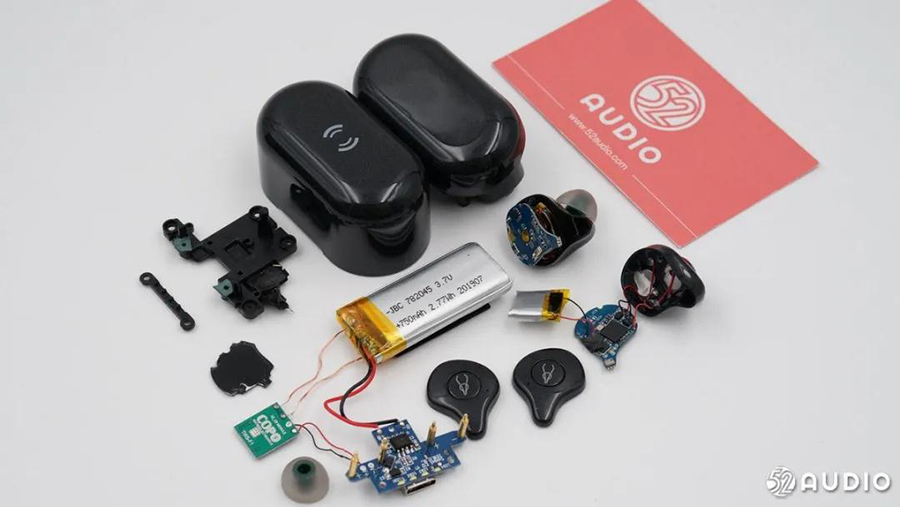

  拆解全家福。


我爱音频网总结


  Sabbat魔宴 E12 Ultra 耳机外型采用了家族设计语言,加上个性的品牌Logo,戴起来辨识度还是比较高的。耳机壳体可以透光,与充电盒一样采用类似星空的设计,设计比较简约。充电盒支持无线充电功能,并且内置了750mAh大容量电池。


  内部电路方面,Sabbat魔宴E12Ultra采用酷珀微CP2021高集成度2.5W无线充电接收芯片,电源管理芯片则来自思远半导体;耳机的主控芯片为高通QCC3020,不仅支持高通aptX高规格解码,还支持第八代CVC通话环境降噪技术,可以为耳机提供不错的音质和通话能力。
